項目背景
Project background

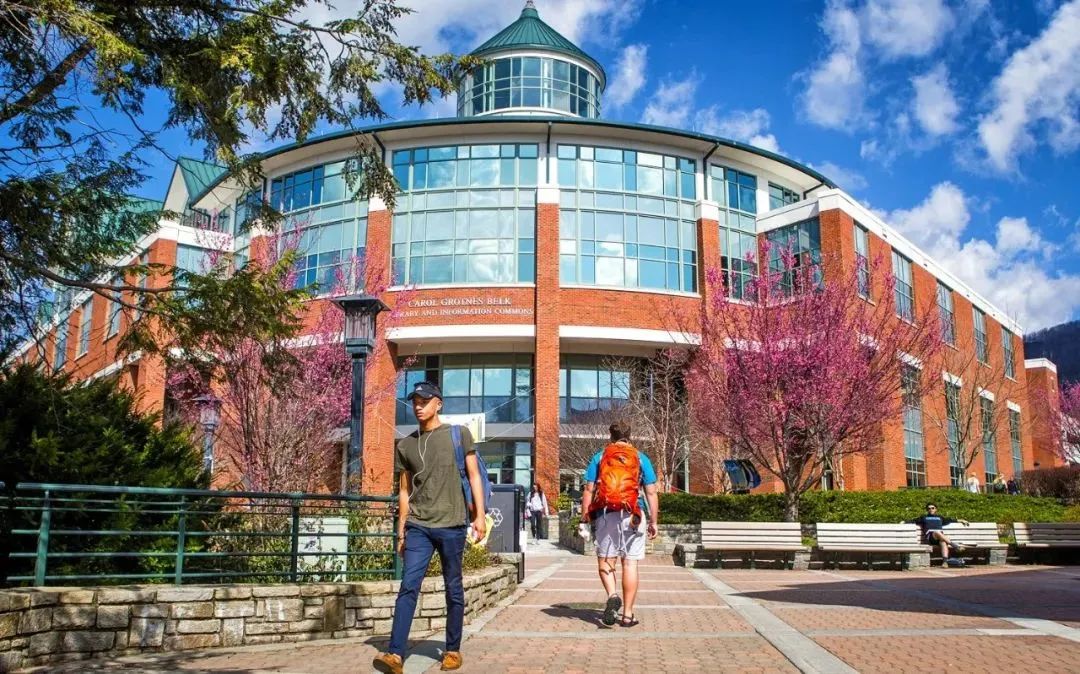

Belk 圖文信息中心是 App State (阿巴拉契亞州立大學) 的學習資源中心，每年的訪客量超過 100 萬。從阿巴拉契亞史上罕見的文物到現代化的技術，這里的藏品可謂豐富而獨特。在館內眾多先進的技術設施中，本文的主角——自助式錄播工作室最為卓越超群，校內師生及員工可在這里自行錄制各類演示視頻及教學講座等內容。
項目挑戰
Project challenges
對自助式錄播室來說，操作便捷是基礎，要讓非技術人員亦能輕松操作。這需要館內 AV 技術及數字媒體團隊集思廣益。作為設計和建造方，他們自 2019 年 1 月，錄播室正式投入使用以來，始終堅持對系統操作進行優化升級。館內技術員及數字媒體顧問 Wil Cummings 與技術支持專員 Hunter Phillips 共同對項目進行系統規劃，并定義了操作模式及總體設計要求。技術支持專家 Bryan Estel 和 Karl Moretz 負責落實具體的 AV 系統設計和安裝。
解決方案
Project Solution

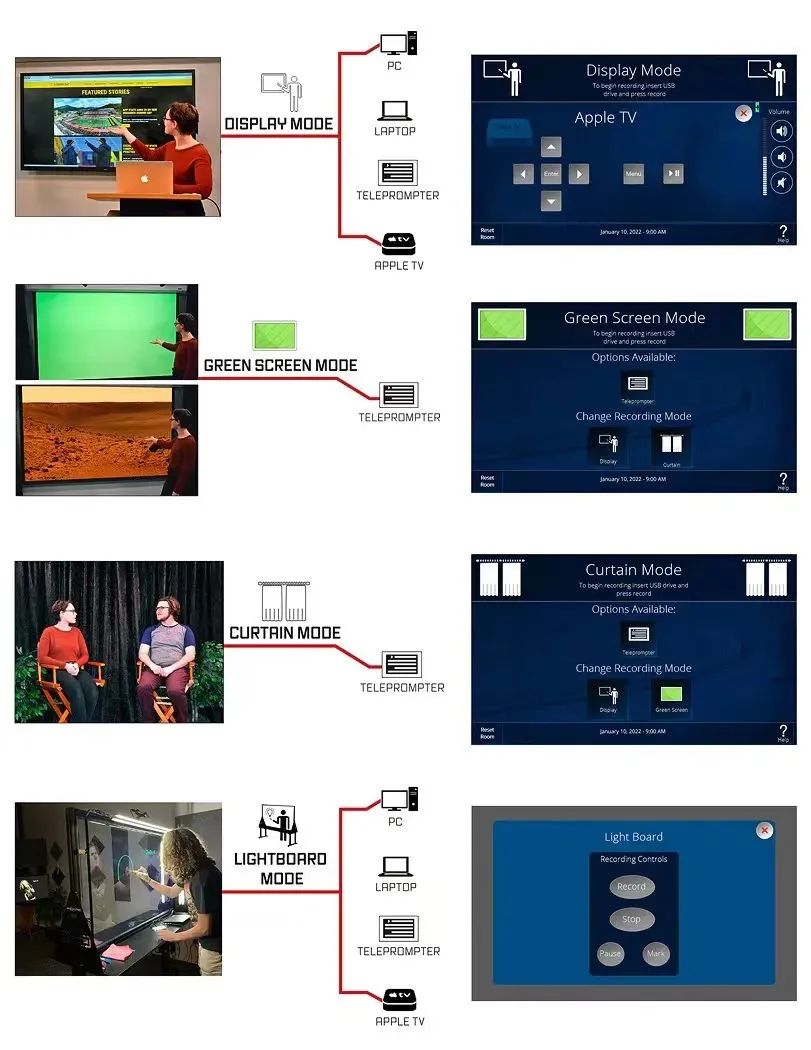

工作室支持四種錄制模式，可通過觸摸屏界面輕松配置。

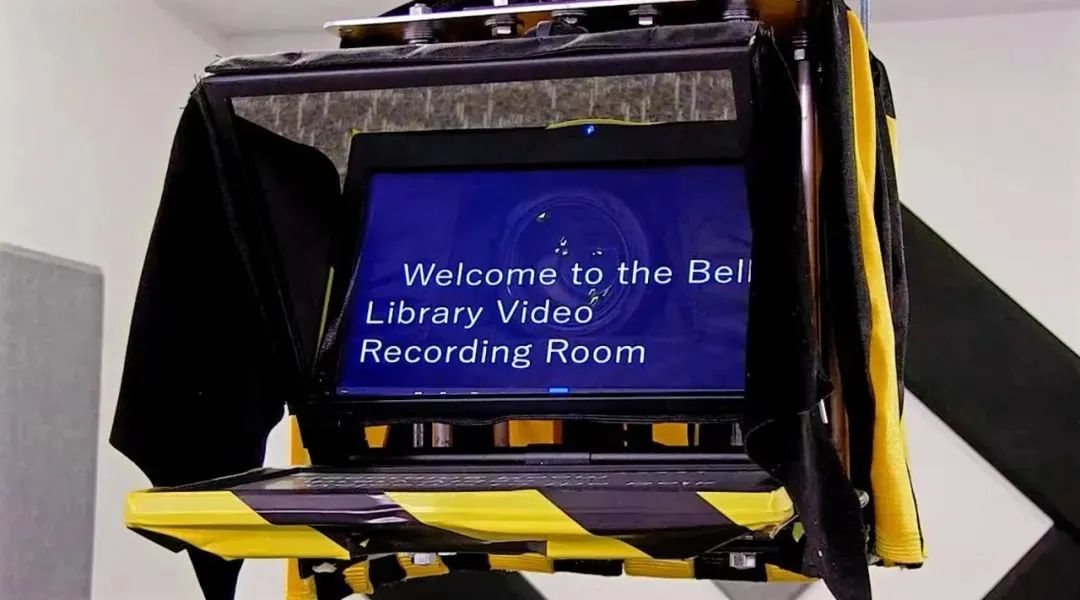

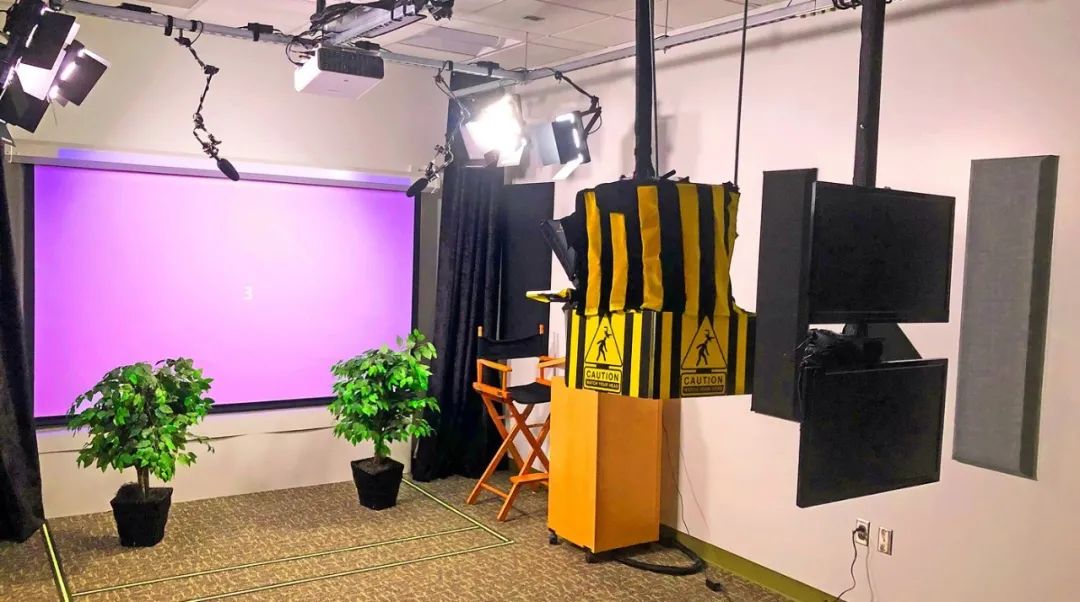

顯示器模式主要通過講臺的顯示器顯示來自 PC、筆記本電腦或 Apple TV 等媒體播放器的信號源，用戶可在顯示器前方對演示課件進行講解；綠幕模式下，將綠屏畫面投射到講臺的投影幕上，綠色背景可在后期制作時，替換成其它畫面；幕簾模式是在講臺前以拉起的幕簾作為背景，主要用于錄制各類訪談；白板模式下，演示者既可面對攝像機，在面前的透明白板上書寫內容，還可在視頻背景內容上進行注解。上述前三種在講臺前的錄制模式，均可開啟提詞器。
App State 的 AV 系統長期以來都信賴 Extron，所以在此次視頻錄播室項目中，我們依然將 Extron 的切換、分配、控制及錄播設備作為首選。
——Bryan Estel
技術支持專家Belk
圖文信息中心
App State
AV 用戶界面可根據錄制模式自動配置房間功能

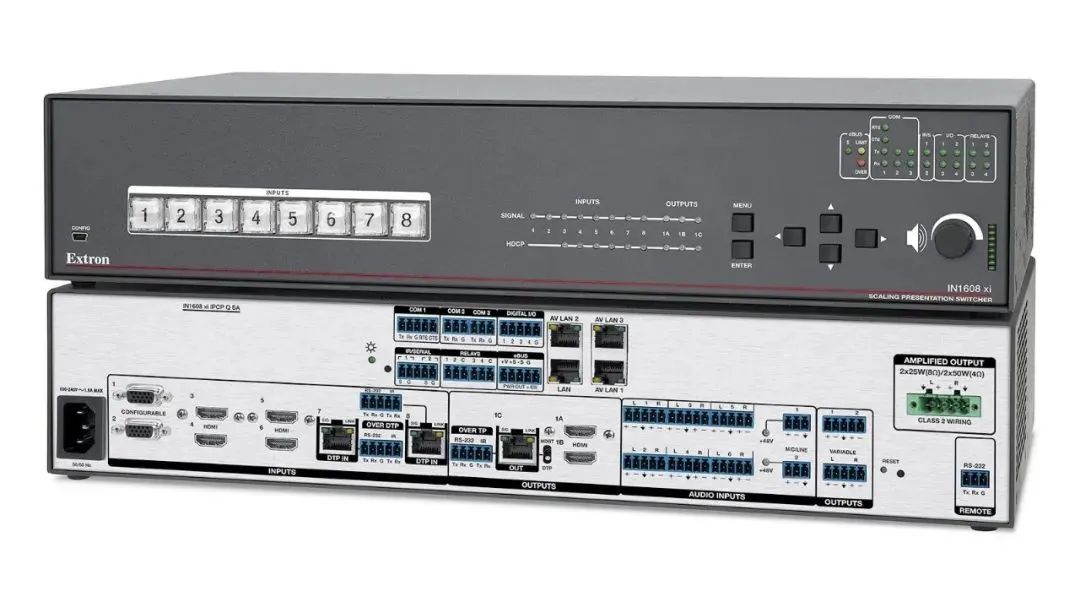

內置控制處理器的 Extron IN 1608 xi IPCP SA 演示切換器是整個系統的核心。用戶通過 TLP Pro 725T (講臺) 或 TLP Pro 525M (白板) 觸摸屏定制的圖形界面選擇錄制模式。
自動化控制功能包括：AV 系統配置、講臺背景幕簾開/關、投影幕升/降、講臺燈光開/關，以及在錄播期間關閉暖通空調系統，以降低環境噪音。所有控制指令均可根據所選錄制模式被自動觸發。觸摸屏用戶界面通過 GUI Designer 設計軟件創建。
基于錄制模式的 AV 信號路由
演示信號源主要來自 PC、Apple TV 及用戶筆記本電腦。IN1608 xi 可根據錄制模式，將所選信號源路由至指定的顯示設備。顯示設備包括：講臺的 70" 交互式平板顯示器、面向講臺的激光投影機、透明白板后方的平板顯示器、2 臺預監顯示器和提詞器。它們均通過雙絞線連接的 DTP 4K 330 Rx 來接收信號。USB Extender Plus 發送器和接收器為 70" 顯示器和室內 PC 之間提供交互式連接。這使得演示者能夠通過手持遙控器控制幻燈片的切換及提詞器字母的滾動。
綠屏模式啟動后，投影幕自動被降下，激光投影機為其投射綠色全屏。
現場演示者及顯示器的畫面由 2 臺攝像機進行記錄。1 臺位于講臺區域，另一臺位于白板區域。安裝在講臺及白板的麥克風可拾取演示者的聲音，以及來自顯示器的音頻。麥克風采集到的音頻通過攝像機，被嵌入至 HDMI 信號一起輸出。經攝像機輸出的視音頻信號通過 SW2 HD 4K HDMI 切換器被路由至室內的 StudioStation® 一鍵式錄播系統。
StudioStation 令系統設計團隊及師生皆受益
從設計師的角度，StudioStation 與其它 AV 系統設備無縫集成所帶來的交鑰匙型視頻錄播解決方案，是簡化并加速整個錄播室設計進程的關鍵。
從用戶的角度，StudioStation 令整個操作過程更友好、更便捷。演示者只需將 U 盤插入 RCP 101 遠程控制面板，按下 Start 鍵，開始拍攝。完成后，按 Stop 停止。StudioStation 可自動將錄制內容以 mp4 的格式保存至設備內存及用戶 U 盤，方便攜帶。

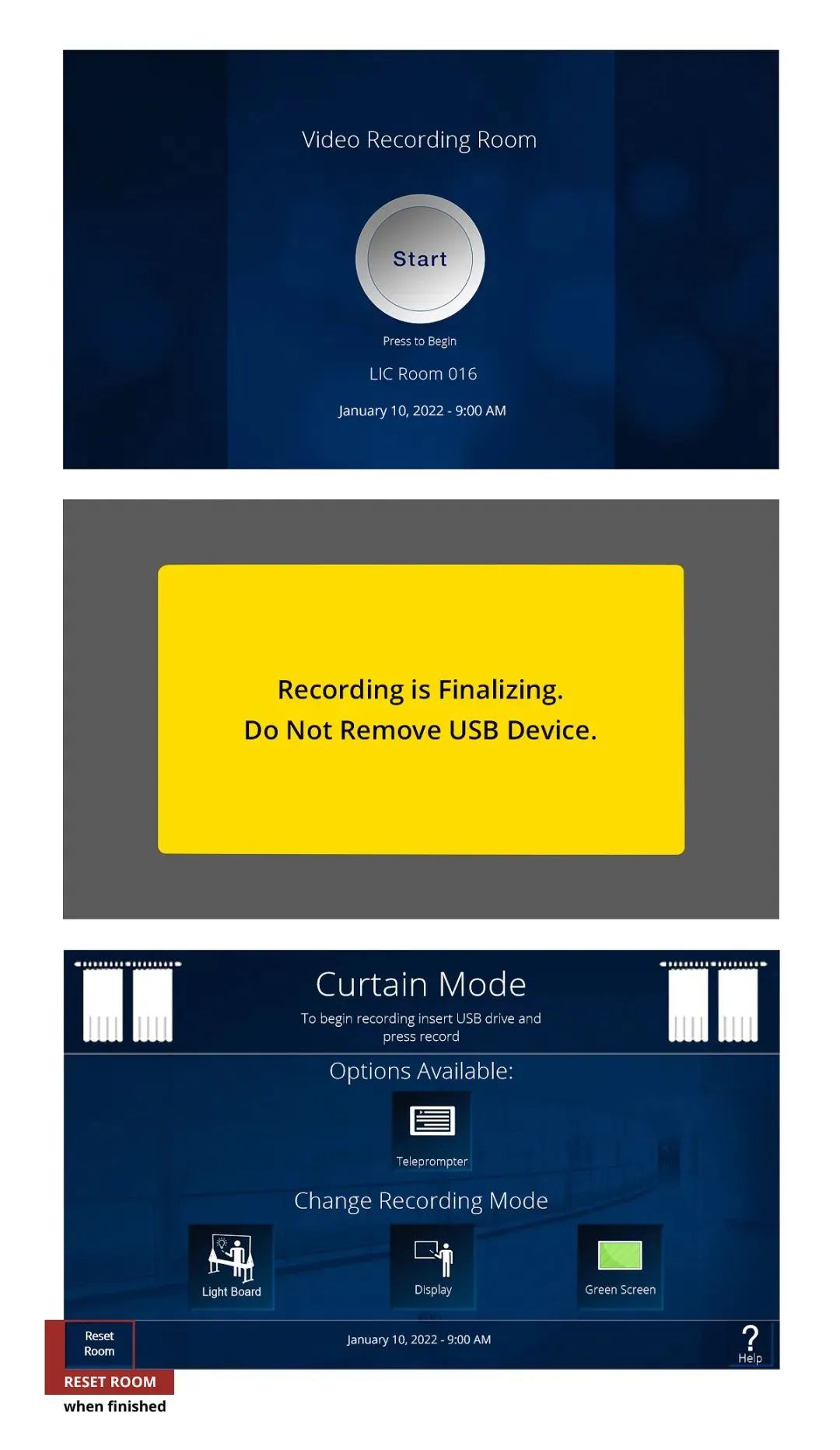

簡單易懂的控制及操作提示
IN1608 xi 內置的控制處理器主要負責房間自動化配置，通過 RS-232、以太網及觸點閉合實現設備控制。透明白板由 IPCP Pro PCS1 通過網絡進行控制。IP Link Pro 電源控制器控制室內大部分設備的電源開關，而 IPA T RLY4 則控制多個房間狀態指示燈。觸摸屏的 Start 鍵可一鍵啟動室內所有 AV 設備、講臺燈光等環境設施。
錄制完成后，按 Reset 鍵可將房間恢復至初始狀態。觸摸屏用戶界面全程引導用戶完成相關操作。
成果反饋
Result feedback
我們參加了許多供應商提供的培訓課程，并獲得了相關認證。Extron 的培訓是最令我們感到有收獲，且能夠幫助我們解決實際應用問題的。他們的講師精通各類技術和產品知識，能夠隨時隨地提供個性化的支持和幫助，始終為我們傳授行業最前沿的信息資訊。
——Karl Moretz
技術支持專家
Belk 圖文信息中心
App State
項目竣工后，技術團隊首先安排了短期試運行，邀請部分用戶對房間進行操作測試，以及時發現并解決問題。隨著工作室正式開放，圖文信息中心人員的大力推薦，以及相互間的口碑相傳，這里成為學校的新晉網紅地。房間的使用需提前通過圖書館系統在線預訂。接受過培訓的同學會在 Tech Checkout Desk 協助新用戶進行首次錄播操作。這里面向全校師生開放，并且該項服務亦發布在學校網站上。
Bryan Estel 和 Karl Moretz 作為項目的全程參與者，對于師生利用工作室錄制的眾多創意與品質兼?zhèn)涞囊曨l作品感到非常的滿意。他們將其歸功于 Extron 優質的技術培訓和服務支持。Bryan 特別提到，是 Extron 控制專家認證課程令他們在無需外援的情況下，自主完成了整個錄播室的設計和建造。
對于 Extron 技術團隊的服務支持，他們更是贊不絕口。“Extron 擁有出色且高效的技術支持團隊。每次電話求助，他們可通過序列號快速調出你的設備采購記錄，并在第一時間給予反饋和解決方案。”
