美國國家環境保護署 （EPA）第七分局服務和管轄的范圍包含愛荷華、堪薩斯、密蘇里、內布拉斯加州及 9 個印第安部落。因租約到期，分局總部由堪薩斯城遷至堪薩斯州 Lenexa 的一座更為節能環保的建筑內。搬遷后，需要對總部新址現有的視音頻系統做全面優化升級，同時線纜的架構也需要重新部署。集成商 Mission Electronics （MEI）在總部遷入前 60 天贏得該項目。為實現流暢的視音頻信號切換及分配，集成商采用了 Extron XTP Systems®。
“與 EPA 第七分局有過多年的合作, MEI 對其需求及全新視音頻系統的用途有著非常清晰的理解，" 來自 MEI 的聯邦渠道經理 Aaron Alt 這樣說，"Extron XTP 滿足并超越了用戶對全新總部大樓所有房間內系統的預期。”
Extron XTP 滿足并超越了用戶對全新總部大樓所有房間內系統的預期。
Aaron Alt, 聯邦渠道經理，MEI
空間與技術的有效利用

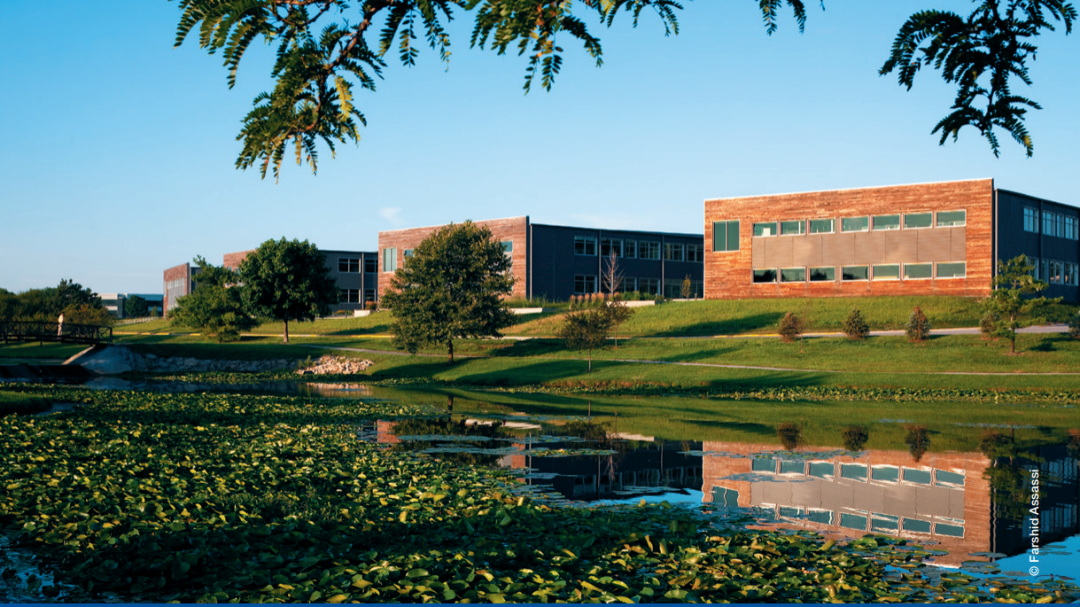

EPA 第七分局現總部是一幢全新的占地 31 畝的通過 LEED 白金認證的兩層建筑。建筑主體由 4 座翼樓構成，辦公及會議室的總面積約 14,864 平方米，可容納近 600 名員工。樓內設有會議中心、區域應急指揮中心 （REOC）、超市和餐廳，同時還分布著 31 間大小不同的會議室。其中會議中心、REOC, 行政會議室以及最大的 8 間會議室內均采用了 Extron XTP 系統，用于室內視頻演示。
全新視音頻系統的引進，需要對基礎設施進行改造，如安裝管道，重新布線，以及在活動地板下安裝業內標準的地插盒。但盡管如此，基礎設施改造不會對系統安裝造成很大影響，必要時兩者可以同步進行。MEI 跟隨施工隊的進度，在第一時間為已完成施工的房間安裝系統。
靈活的 XTP 系統
每個視音頻系統需支持數字及模擬信號源，外加 1 臺或多臺 Panasonic® PT‑EW630U 投影機，亦或是高清平板顯示器，具體可視空間的大小而定。信號源設備包含電腦, OPPO® BDP‑93 藍光播放器, 有線電視調諧器以及來自視頻會議系統的視音頻信號。部分房間采用 Extron Cable Cubby® 600 家具安裝式接線盒，用來為筆記本電腦和其它便攜式設備提供視音頻連接。因房間大小不同，需根據空間來為每臺 XTP CrossPoint® 模塊化矩陣切換器配備合適的輸入/輸出板卡。Extron 雙絞線延長器可將信號傳輸至遠端的室內顯示設備。通過 Extron RGB‑HDMI 300 A 圖像解析度轉換器，可將接收到的 RGBHV 信號轉換為 HDMI 信號, 它也可將模擬音頻信號數字化之后嵌入 HDMI 信號輸出。
采用 Extron 8x4 立體聲音頻矩陣切換器和 XTRA® 系列功率放大器的音頻系統可支持嵌入 HDMI 信號的音頻回放，或者獨立的模擬音頻傳輸。DSP 處理器為特定位置提供麥克風混音。嵌入式數字音頻定期被用于支持其它切換內容。系統中加入 Extron HAE 100 HDMI 音頻解嵌器，可在必要時實現音頻的獨立路由。

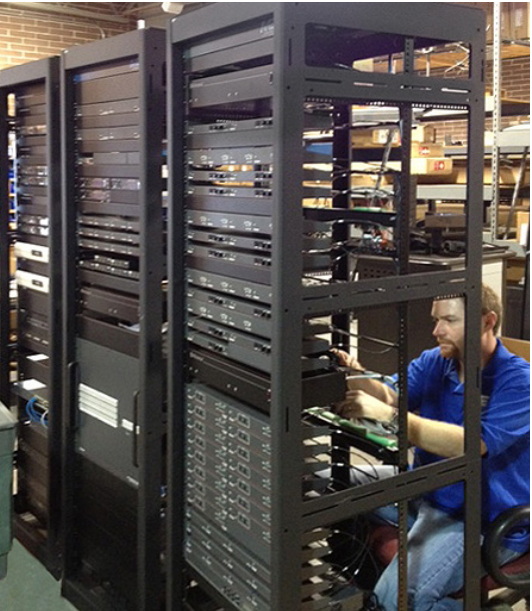

在設備正式安裝至總部前，MEI 先在內部組裝機柜并對視音頻系統進行測試
會議中心
建筑面積約 579 平方米的會議中心，上下兩層樓均隔出 1 個中庭，其余空間被玻璃墻分隔為若干個會議室。玻璃前可移動，使得中庭的面積可擴展，可用來舉辦特別活動及全員會議。除 1 臺藍光播放器安裝在講臺內, 其它的視音頻設備均采用機架式安裝，在相鄰的空間。演講者可將自帶的便攜式設備連接至講臺。當玻璃墻被移除，來自不同信號源設備的內容可以不同的排列方式顯示在由 Sharp® PNV601 60" 超薄液晶顯示器和安裝在會議室墻壁上的一個或兩個投影系統組成的 3x3 嵌入式拼接墻上。該樓內的其它會議室也安裝有一臺或者多臺同款液晶顯示器。
一臺配置為 32x12 的 Extron XTP CrossPoint 3200 可提供視音頻信號在整個中庭內的切換和分配。當會議廳從中庭被分離出, 另一臺配置為 20x4 的 XTP CrossPoint 3200 可用來支持被分離空間內信號的路由。之所以選擇這款 XTP 矩陣切換器，是因為它經驗證的高性能和高可靠性。為滿足當前及未來的分辨率要求，矩陣切換器配備有超高性能的背板，可確保包括 4K 在內的信號的完整性。輸出端的 Extron DVS 605 A 可提供無縫切換及內容解析度轉換，從而保持一致的輸出分辨率，用于支持樓內的 V‑Brick® IPTV 系統。SpeedSwitch® 技術為該空間內受保護內容提供了超快的切換速度 其中也包含 HDCP 加密內容的切換。另一點好處是，XTP CrossPoint 機箱上的以太網端口可支持從單獨的控制系統插入信號。控制信號可與視音頻信號使用同一根帶屏蔽功能的 CATx 電纜進行路由。
為能夠將會議中心活動現場的畫面實況傳播至其他翼樓，視音頻系統內加入了多模光纖干線。Extron FOXBOX Tx HDMI MM 發送信號至 FOX DA8 Plus 光纖分配放大器。它將信號發送至另外 3 臺 FOX DA8 Plus，以使得信號能夠被傳輸至隱蔽安裝在遠端顯示器后方的 FOXBOX SR HDMI MM 解析度轉換接收器。FOX 系列發送器和分配放大器緊湊的機身僅需占用設備間內極小的機架空間。以上設計被認為是簡單而高效的解決方案。
區域應急指揮中心 （REOC）
第七分局的 REOC 是整個環境保護署的通信樞紐，它負責重大區域性事件的協調調度和救援工作。這里選用的信號源設備與會議中心的相似，但使用數量較大，同時也具備更強大的功能。主顯示設備為 60" LCD 構成的 2x2 視頻拼接墻，兩側各裝有 1 臺 70" HDTV 平板顯示器。其它顯示器分別安裝在操作間和 Superfund 會議室。配置為 32x16 的 XTP CrossPoint 3200 負責整個 REOC 內視音頻信號的切換和分配。
為使得房間內的視音頻信號能夠被路由至該樓內的簡報室及其它被分隔空間，系統設計中加入了 Extron SW4 VGA Ars 和 SW HDMI 系列 切換器。這些切換器與 REOC 的 XTP CrossPoint 相連接，使信號內容能夠被路由至中心內任一或者所有的顯示器。
XTP 系統配置軟件能夠幫助集成商簡化系統的設置和配置，并能夠為 REOC 的操作員提供矩陣切換器的完整視圖。根據 Alt 的反饋，該軟件有效縮短了系統的調試周期。目前，該程序用于系統控制及實時狀態監控。XTP 配置軟件, 加之 XTP 矩陣內置的技術，支持熱插拔的板卡和冗余電源，皆能夠確保這一關鍵任務安裝中視音頻系統的可靠性。
行政會議室及會議區
在多功能房間內，單臺配置為 20x8 的 XTP CrossPoint 3200 為分離式董事會議室和培訓室提供視音頻和控制信號切換及分配。該房間多用于大型部門或全員會議。
行政會議室及 8 間最大的會議室內均配備 12x4 的 XTP CrossPoint 1600 。根據集成商的反饋，此類空間更適用較小的 XTP 矩陣切換器，它們同樣能夠提供高性能的信號切換及遠程協助，滿足 EPA 對此的期望。Extron DXP HDMI 系列 和 MVX 84 VGA A 雙絞線矩陣切換器為其它安裝視音頻系統的會議室提供信號路由。
經驗證的高性能和高可靠性
2012 年 12 月 4 日的剪彩儀式上，環保署署長在全新的會議中心發表講話。視音頻系統運行非常完美。
自 2012 年 11 月起，樓內多個演示系統均已投入使用。據了解，參與了這一耗資數百萬美元項目的各方都對 XTP 系統及 Extron 其它產品的成功安裝感到非常的滿意，因其實現了視音頻信號在 EPA 第七分局總部的高性能切換和高可靠分配。

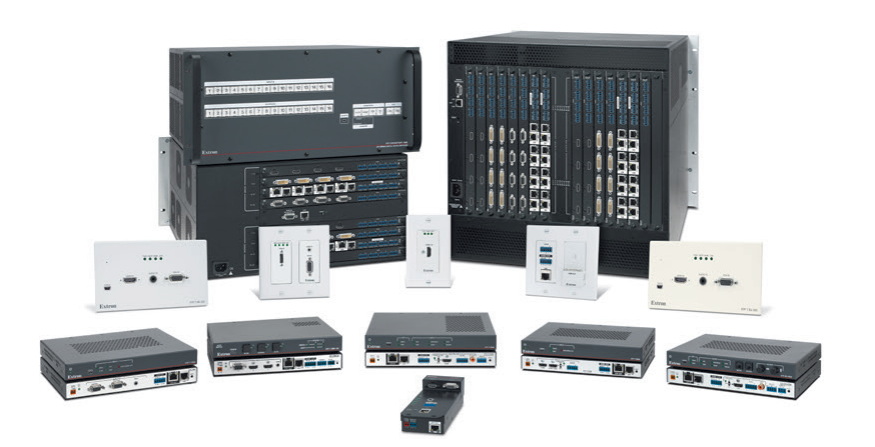

XTP CrossPoint 模塊化矩陣切換器及廣泛可選的 XTP 延長器以不同的形式為雙絞線應用提供所需的可擴展性及靈活性。
