資深的技術經驗、優質的服務支持、高可靠性及超長的使用壽命，乃至將接口、切換、放大及控制設備整合在一起極具性價比的解決方案，這些都是我校長期以來堅持打造 Extron 型教學環境的關鍵因素。
Mary Chapman Bates, CTS-D, 多媒體業務副總監
南卡羅萊納州賽特德爾軍事學院
成立于 1842 年的賽特德爾軍事學院是美國六大高等軍事院校之一， 坐落在南卡羅萊納州查爾斯頓市中心阿什利河畔，占地 300 英畝。校內設有五個專業學院：商學院、教育學院、工程學院、理學院及人文社科學院。全校擁有在校本科生 2300 余名，構成了南卡羅萊納軍事學員團。這些學生按照傳統的軍事體系學習和生活，注重培養其領導力和性格。另有 1000 名學生就讀于賽特德研究生學院，該院主要提供針對本科、研究生及專業學位的晚間及在線課程。

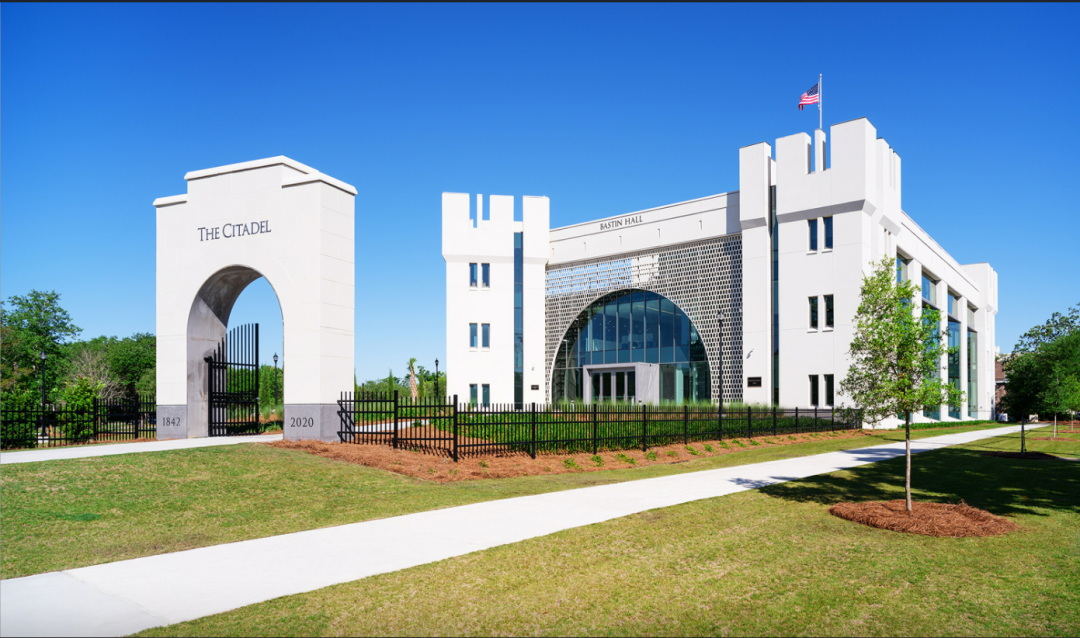

歷經兩年的建造， Bastin 教學大樓于 2021 春季學期正式開放
項目挑戰
歷經兩年的建造，位于 Tommy and Victoria Baker 商學院的 Bastin 教學大樓于 2021 春季學期正式開放。這座 44,000 平方英尺的教學樓是校方近 30 年來建造的第一座全新教學設施。整幢建筑耗資 2500 萬美金引入最新的教學空間概念和技術，旨在激發學員們的創造力和協作精神。頂尖的視音頻教學工具也被囊括其中
解決方案
校方多媒體業務副總監 Mary Chapman Bates 負責整個項目設計和安裝的督導工作。AV 系統的設計和安裝由 CamCor 公司完成。Extron 為大樓提供 AV 切換、分配和控制設備，此外還包括數字矩陣處理器和揚聲器。
簡單、高效的 AV 系統滿足 Commons 大型演示需求
Commons 是一個高吊頂的廣闊社交空間，它集入口大廳、學生協作會議區和演示場所于一體。其配備了一個用于信息發布的拼接墻及一套用于內容演示的激光投影機和大型投影幕。Extron IN1808 IPCP MA 70 圖像解析度轉換演示切換器作為 AV 系統的核心， 負責 AV 信號切換、音頻信號處理及 AV 系統控制等重要任務。它將來自 DTP T HWP 4K 331 D 墻面板發送器、便攜設備無線投屏設備等通過有線及無線連接方式將 HDMI 4K 信號傳輸至天花板的投影機以及拼接墻系統。

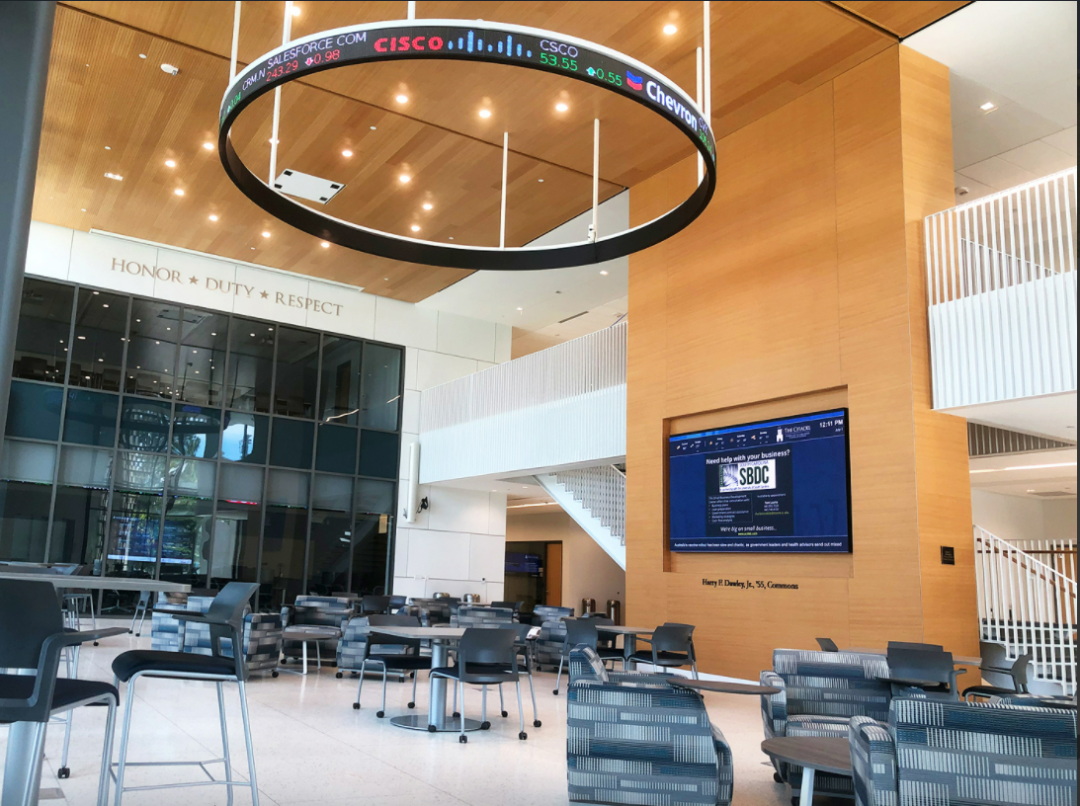

Bastin 大樓的入口大廳是一個廣闊的社區空間，同學們可聚在這里學習、交流協作、開會或參加團體活動。高處循環播放的股票行情體現了該大樓主要聚焦商業投資鄰域。拼接墻用于信息發布。AV 系統主要包括：1 臺投影機，可從天花板降下的投影幕，以及強大的擴聲系統
切換器的線路音頻輸出給到顯示屏兩側安裝的數字線陣列揚聲器，每組配備 8 只有源揚聲器。Extron DMP 64 數字矩陣處理器對多達 6 路無線麥克風的音頻進行選擇及混音，并傳輸至切換器。切換器集成的 IPCP Pro 控制處理器使用戶可通過安裝在后墻上的 7" Touchlink® Pro 觸摸屏 TLP Pro 725M 對所有 AV 功能、投影幕的升降及投影機升降機進行控制。
常規教室集成多功能 AV 系統
4 間尺寸及配置各不相同的常規教室均以集成了 IPCP Pro 控制處理器和 100W 單聲道功率放大器的 DTP Crosspoint 82 4K 圖像解析度轉換演示矩陣切換器為核心設備，來實現強大的 AV 功能。室內的 2 臺激光投影機可通過 DTP CATx 電纜接收切換器輸出的 4K 視頻及控制信號。9 只 SF 26CT Sound Field® 天花板揚聲器可為同學們提供清晰的音質。
室內信號源設備包括：實物展臺、便攜式設備無線投屏終端以及通過有線連接的 3 路 DTP 地插盒。可移動的教師講臺亦通過地插盒實現 DTP 連接。講臺配備 1 臺 PC 和 2 臺觸摸屏顯示器，外加一路可連接筆記本電腦的 HDMI 端口。講臺內的 DA4 HD 4K 分配放大器和 DTP T SW4 HD 4K 切換器用于講臺 AV 信號的分發及選擇。DTP HDMI 4K 030 Tx 和 Rx 可實現部分 DTP 終端與矩陣切換器相連接。用戶通過桌面的 7" 觸摸屏 TLP Pro 725T 與切換器內置的控制處理器進行通信，以實現對 AV 系統的控制。
可分離式教室搭載雙 AV 系統，應用更加靈活
三樓的可分離式教室部署雙倍于常規教室的 AV 信號源。隔斷降下后，兩邊教室均擁有自己的講臺、實物展臺、無線投屏終端以及 DTP 地插盒等有線連接終端。兩邊共用 1 臺 DTP CrossPoint 82 4K 矩陣切換器。18 只 SF 26CT 天花板揚聲器 (常規教室的雙倍) 平均分布在兩邊的教室(每邊 9 只)。其統一由 1 臺 XPA U 1002 立體聲放大器進行驅動。另外配備了一臺 IPCP Pro 250 控制處理器用于兩個隔斷房間的其它控制需求。
采用階梯式坐席的常規教室

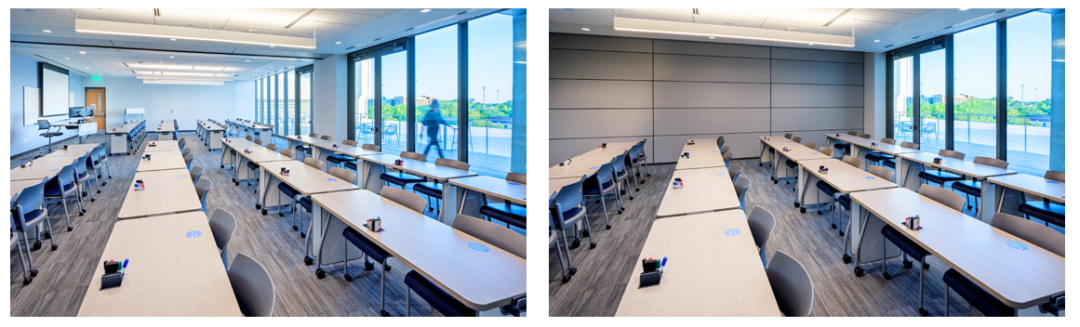

可分離式教室 (圖為隔板被升起狀態) 配備與常規教室相同的 AV 系統，但 AV 信號源及擴聲系統采用其雙倍的配置
錄播教室實現混合式教學
樓內部署有四間錄播教室。它們在常規教室 AV 系統配置的基礎上增加了數字矩陣處理器 DMP 64 Plus 及 HDMI 和音頻至 USB 轉換橋接器 MediaPort 200。DMP 64 Plus 負責對室內界面麥克風、無線領夾式麥克風及桌面揚聲電話麥克風的音頻進行切換和調節。MediaPort 200 將以上音頻和 PTZ 攝像機獲取課堂錄播內容一同經 USB 端口傳輸給 PC 運行的 Zoom 視頻會議軟件，使得遠端的學生亦可通過實時視頻會議的方式參與到課堂學習中。PTZ 攝像機也可將視頻和音頻發送至 Mediasite® 視頻云，用于內容儲存及歸檔，方便遠端學生在任一時間登錄學校的 Canvas® 學習管理平臺觀看內容點播及回放。
院長會議室支持現場 AV 演示及遠程電話會議
在院長會議室，與會者主要通過 75" 平板顯示器進行內容分享。他們可將筆記本電腦連接至 HDMI 端口或直接使用無線投屏功能。PTZ 攝像機和桌面無線揚聲電話可接入 PC 運行的 Zoom 視頻會議軟件。Zoom 的內容則展示在 75" 顯示器上。HDMI 切換器 SW4 HD 4K 根據觸摸屏 TLP Pro 725T 通過 IP Link® Pro 控制處理器 IPL Pro S1 發出的控制指令，執行信號源設備與顯示器之間的信號切換。
AV 部署與屋頂露臺俯瞰的校園全景相得益彰
戶外露臺集成了 55" 全天候平板顯示器和高性能的音頻混音系統，在 AV 系統的加持下，各類休閑聚會活動熠熠生輝。來自有線及無線連接的 AV 信號通過墻面板連接器、數字標牌播放器及無線投屏終端接入系統。XPA 2001 為兩臺 200W 的全天候揚聲器提供音頻放大。安裝在防水外罩內的 MediaLink® Plus 按鍵面板 MLC Plus 100 可控制 AV 系統的開關及調節音量大小等。

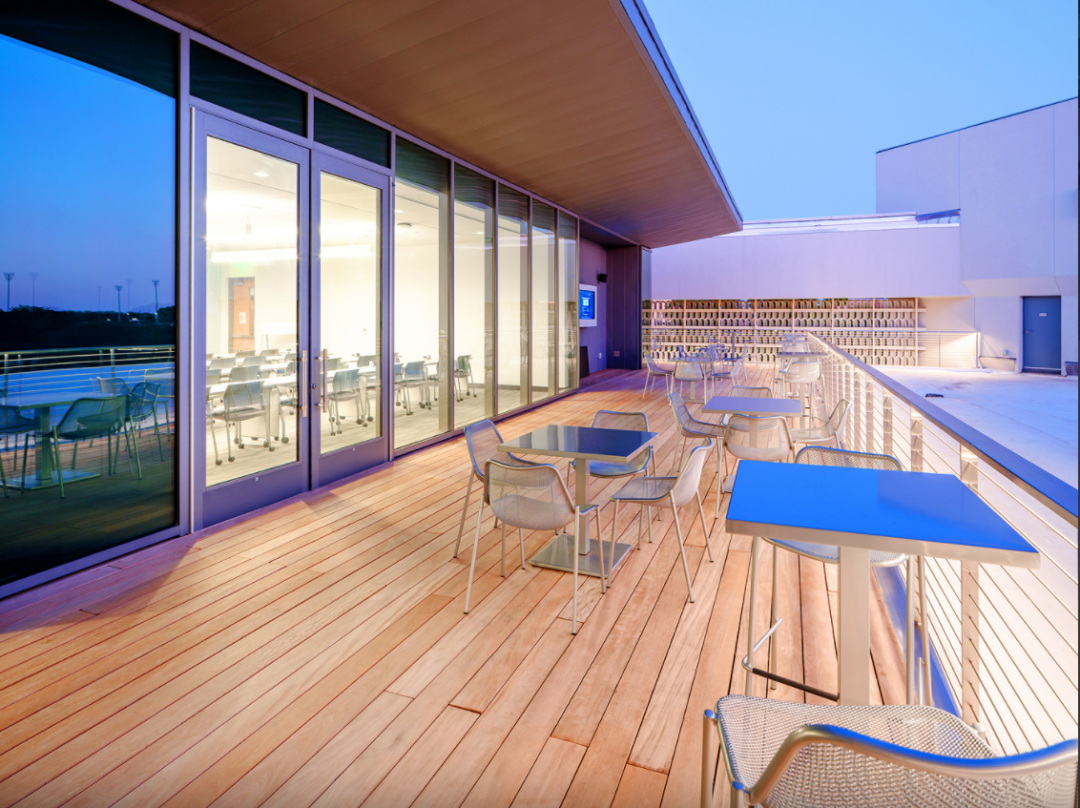

屋頂露臺的 AV 凹室部署有 1 臺 55" 顯示器，和一套可提供 200W 音頻放大的擴聲系統。從圖片角度看，顯示器位于露臺的遠端
成果反饋
賽特德爾軍事學院對于 AV 多媒體教學的重視程度是顯而易見的。本文介紹的僅是整個 AV 系統部署的一部分。Bastin 大樓內集成 AV 系統的空間還有很多，例如：營銷領導力實驗室 - 可記錄并流傳輸同學們的現場營銷演示內容，以便于現場點評或后期評審；每層樓公共區域的數字標牌可提供熱點信息播報；在諸多長廊、閱覽室及其它公共學習區，人們可通過有線或無線連接的方式，將各自的創意或想法分享至顯示器。點擊本文右側視頻鏈接，跟我們一同走進 Bastin 大樓的多媒體空間。
身為多媒體服務副總監的 Mary Chapman Bates 對于校內的 AV 系統部署，有著非常明確的目標。她提到：“坦率地講，對于我校長期以來打造的 Extron 型教學環境，始終令我倍感自豪。” 對此，她解釋到， “首先且最重要的，我可以隨時打電話向 Extron 求助。我知道他們資深的技術人員非常樂于為我們提供最優質的服務和支持。這非常難得。與此同時，Extron 設備的耐用性讓我感到驚嘆。且不管我們已使用多久，他們始終不遺余力地提供支持和幫助，無需擔心報廢期限抑或產生其它額外的費用。” Bates 還對教室內使用的 Extron 一體化切換器贊不絕口，稱其有效幫助學校節約了成本。“Extron 切換器能夠滿足我們日常工作中的所有需求。它支持所有的信號輸入和輸出，并集成了 Extron 自己的控制處理器和音頻放大器。內置的 DTP 接收器對我們非常的受用，我們可以無需額外采購接收器。眾多功能的集成，為大樓內眾多教室的系統部署節省了成千上萬美金的預算。”
