Extron 設備是我們此次 DHHR Cinemark® 劇院系統設計的‘主角’。DTP 和 Pro 系列控制系統的加入，幫助我們成功創建了一個易于使用，且功能極其強大的視音頻系統。
Anthony Stowell
集成商 Clear ProAV 負責人

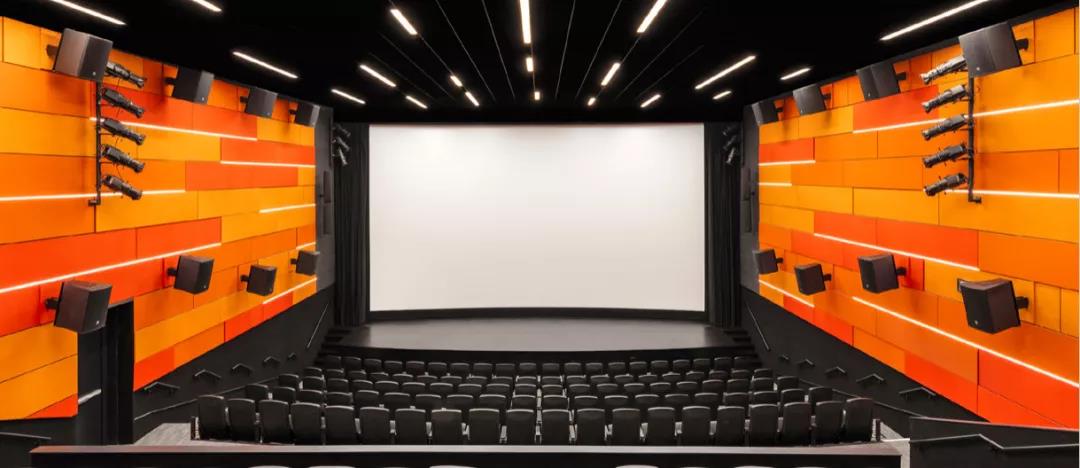

DHHR 紀念館內的 Cinemark® 劇場分別配備有帶集成音響系統的電影投影系統，及可支持公共及私人活動的獨立視音頻系統
項目挑戰
位于美國得克薩斯州的達拉斯大屠殺與人權紀念館(簡稱：DHHR)的 Cinemark® 劇場，配備有最先進的設施，能夠為每小時循環播放的幸存者感言提供優質的觀看環境。場內設有 250 個觀眾席位，采用影院級的投影系統，包括巨型屏幕和沉浸式環繞音響系統。管理方希望進一步升級并拓展劇場的功能及應用，將其打造為既可用于紀念館日常影片播放，又可承接第三方大型活動的綜合型多功能場館。這需要通過引入全新的 AV 系統，使之與 Cinemark 劇場現有系統協同工作來實現。
全新 AV 系統應具備足夠強大的功能，滿足從簡單的 PPT 到與多媒體畫面的演示，乃至與廣播車的完美集成等多重應用需求。作為高性能的切換及分配系統，其首先應幫助提升本地及不同信號源的演示效果；其次，需支持大堂/中廳的擴展顯示，并可將紀念館定制內容分發至館內所有顯示端；第三，其操作應足夠簡單，紀念館講解員或第三方用戶無需協助即可輕松掌握。

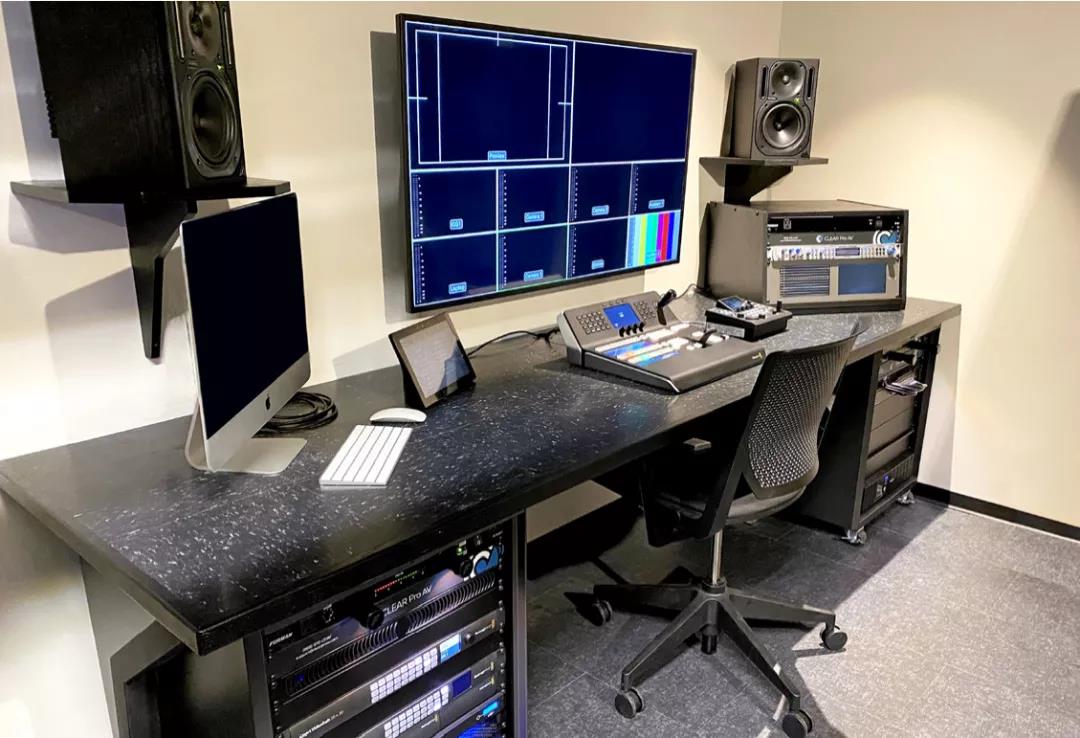

劇場隔壁的控制間可便于工作人員對獨立于 Cinemark 影院系統運行的視音頻系統進行操作及管理
項目的設計遭遇諸多約束，讓集成商 Clear ProAV 面臨了前所未有的挑戰。視音頻設備的安裝不得對現有的觀影視線、沉浸式投影、吊頂 THX 環繞聲揚聲器及獨特的場內照明造成遮擋， 同時還要符合劇場的聲學環境要求。集成商圍繞 Extron 產品設計了一套完整的 AV 系統。它能夠為各路信號源和不同顯示器及音響系統之間提供靈活的信號分配。
解決方案
劇場信號源設備包括：Cisco® 托管網絡包、BlackMagic® 視頻制作系統、Panasonic® PTZ 攝像機、Digital Projection® M-Vision 21K 投影機和支持 IP 的 Da-Lite® 電動投影幕。獨立的照明系統由 16 個 ETC® ColorSource® 橢球形 LED 聚光燈組成。為將以上設備整合在一起，集成商采用了 Extron DTP® 系統，其支持有線及無線連接，強大的音頻處理和視音頻流傳輸。該設備通過 Pro 系列控制系統控制系統操作，并通過 DMX 實現對室內燈光及劇場照明系統的控制。

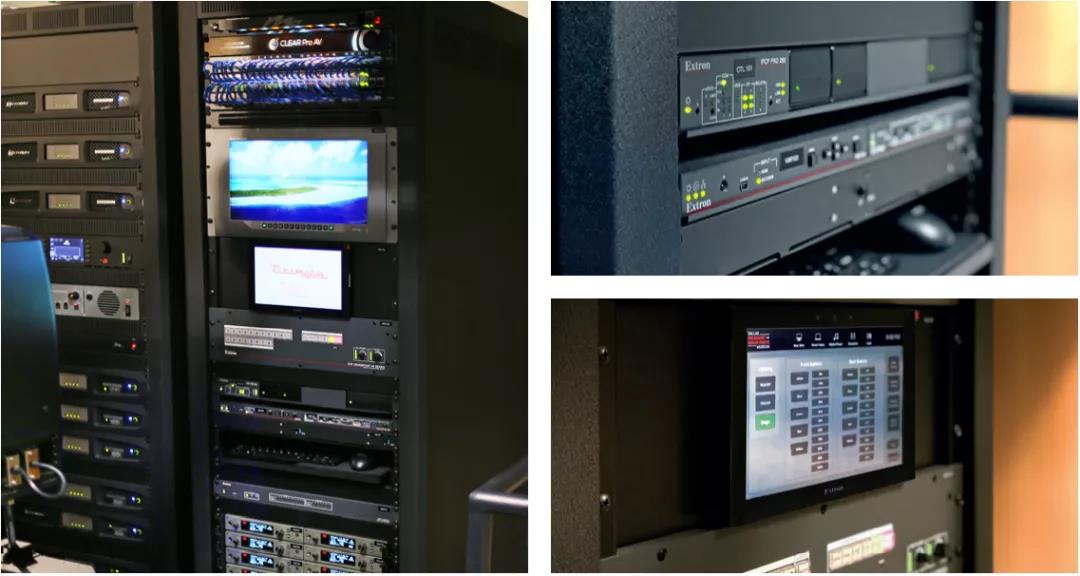

DTP 系統為現場內容演示提供靈活的信號切換及分配
系統核心設備選用 Extron 10x8 演示矩陣切換器 DTP CrossPoint® 108 4K。它將多種功能與特性完美地集成在一起，如內置圖像解析度轉換功能的高性能無縫切換，及長達 100 m 的信號延長。該設備安裝在隔壁控制間的機柜內，這里的主控制臺可對所有的視音頻系統進行高級控制。
10x8 的演示矩陣切換器 DTP CrossPoint 108 4K 作為視音頻系統的核心，與系統內其它設備一起安裝在控制間的機柜內
舞臺、便攜式講臺及沿側墻安裝的 DTP T UWP 4K 墻面板發送器均可為筆記本或其它移動設備的 AV 信號延長至矩陣切換器提供方便的連接。安裝在顯示器后方或周圍的 DTP R HWP 4K 一單元墻面板接收器可最大程度地縮短墻面和天花板的安裝距離。ShareLink® Pro 1100 網關可提供安全的無線演示。DMP 128 Plus 則負責提供音頻混音及處理，以完善整個系統。
劇場的演示畫面亦可通過 DTP® 切換系統搭配本地的 DTP® 接收器被共享至大堂及中庭，乃至館內各關鍵點位的顯示器。
第三方租用劇場時會使用自帶的與活動相關的演示內容。他們可選擇將 Apple® Mac® 電腦直接綁定至 DTP CrossPoint® 矩陣切換器，亦可通過舞臺上任一 DTP® 墻面板發送器來與之對接， 或通過臨時授權的 ShareLink Pro 網關實現無線連接。
出色的流傳輸與靈活的點播功能合二為一
Extron SMD 202 流媒體解碼器可播放來自 SD 卡、U 盤或局域網的媒體文件。其內存的默認視頻文件可供紀念館講解員在帶領團隊參觀時使用。他們也可通過觸摸屏選擇播放其它視頻文件。集成商在這里添加了對已上傳內容的點播回放功能。SMD 202 可解碼 H.264 視頻及 AAC 音頻，以支持現場流傳輸。

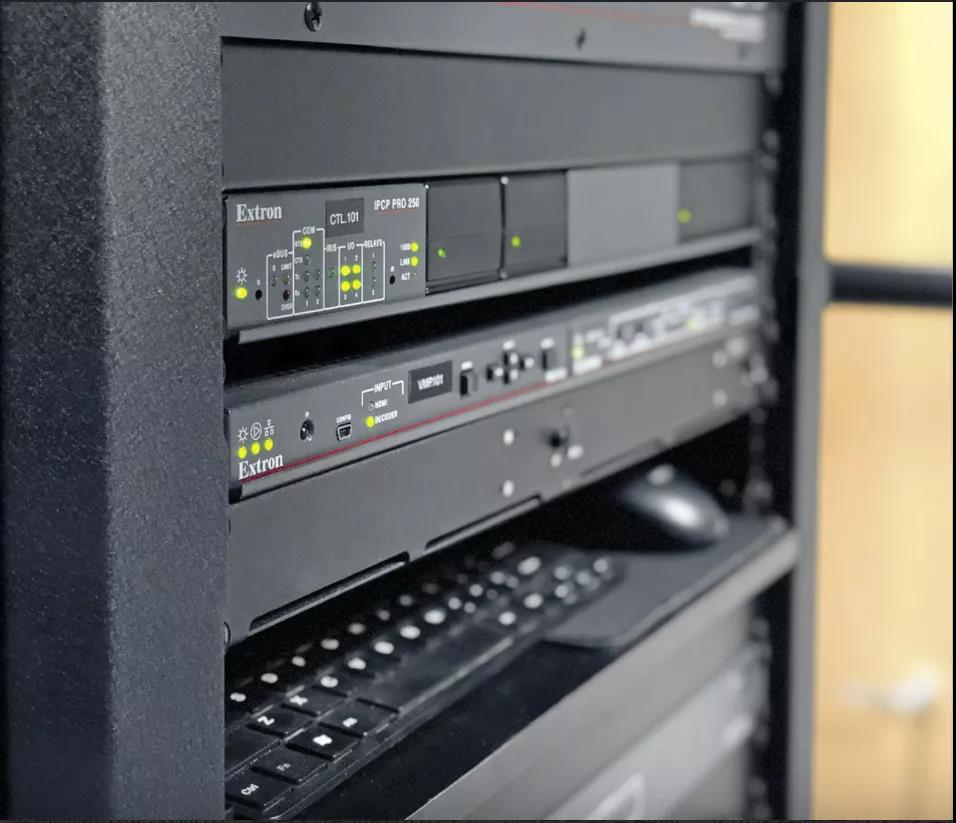

Extron 多款結構緊湊而節能的產品(如 IPCP Pro 250 控制處理器和 SMD 202 流媒體解碼器等)可安裝在同一層機架內
雖然使用前面板或遙控器均可控制 SMD 202，但員工和講解員更喜歡使用控制系統。講解員及個體參觀者可使用任一(共 4 臺)安裝在劇場或控制間的 10" TouchLink® Pro 觸摸屏來輕松控制 AV 系統的所有操作及信號路由。觸摸屏與機柜內的 IPCP Pro 250 控制處理器協同工作，可實現與所有受控設備的通信。其直觀且可定制的用戶界面，大大簡化了初學者及資深用戶對劇場 AV 系統的操作。

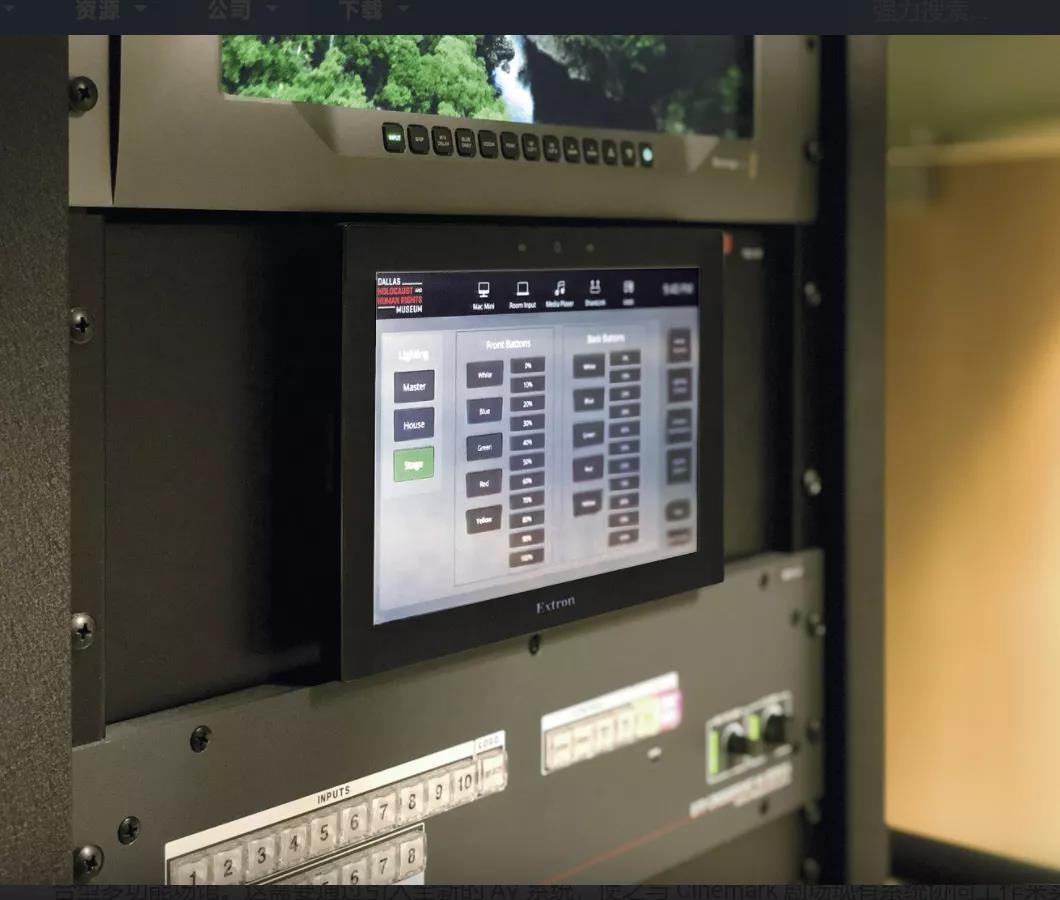

用戶可利用安裝在機柜或主控制臺上的 TouchLink® Pro 觸摸屏來完成系統操作
成果反饋、
根據集成商 Clear ProAV 的創始人及負責人 Eric Schell 的反饋，“Extron 產品平臺具備的無與倫比的靈活性及功能性，使我們能夠在 DHHR 的 Cinemark 劇場系統中呈現出超高水準的系統性能表現及控制。”
