項目背景

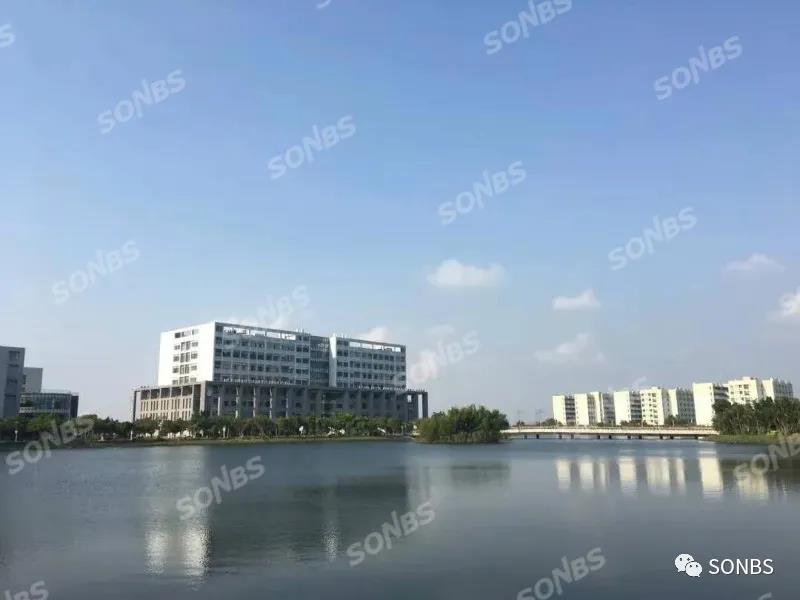

廣東科學技術職業學院是廣東省人民政府批準、教育部備案的全日制專科層次普通高等院校，被國家科技部稱譽為“地方繼續教育的一顆明珠”。
學校成立于1985年，前身是廣東省科技干部學院，2003年改制為普通高等學校，2004年被教育部、建設部確認為建設行業技能型緊缺人才培訓工程試點高校，2010年被教育部、財政部確定為“國家示范性高職院校建設計劃”骨干高職院校立項建設單位。2015年入選國家首批現代學徒制試點單位。
據2017年4月學校官網顯示，學院有廣州（主校區）和珠海兩個校區，占地面積2012畝，建筑面積50多萬平方米；擁有全日制在校生20671人，教職員工1327人，其中專任教師1063人；開設11個二級學院（系），擁有專業63個。
項目設計需求

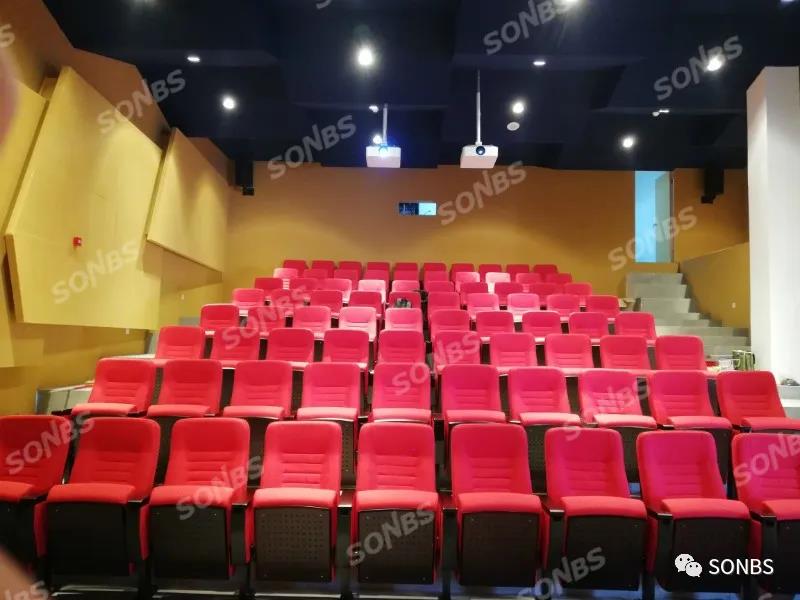

本次項目為廣東科學技術職業學院新起的一座實驗樓，為該學校的藝術學院所使用，裝修風格是全隔音墻，教室是階梯教室，為擁有良好的音質鋪墊了基礎。該項目設計是一個多媒體功能廳，設計的范圍要求有智能中央控制，專業的擴聲系統。智能中央控制可為學生、老師上課提供方便快捷的控制室內燈光音響設備，讓使用者可以體驗到黑科技發展，科技發展給生活帶來的智能化、便捷化。專業的擴聲系統，高還原度將人聲還原出來，可為學生、老師上課提供良好的音質，可以給人以美的音質享受，使老師上課不再像以前上課那么吃力，學生也不會因?yàn)槁曇粜÷?tīng)不到老師上學所說的內容而擔心，提高教學質量。
視頻方面要求要有一個清晰、高保真的現代化多媒體視聽教學環境。適合學校進行多媒體教學、課件教學、專題演講、報告會、演示等。
項目設計方案

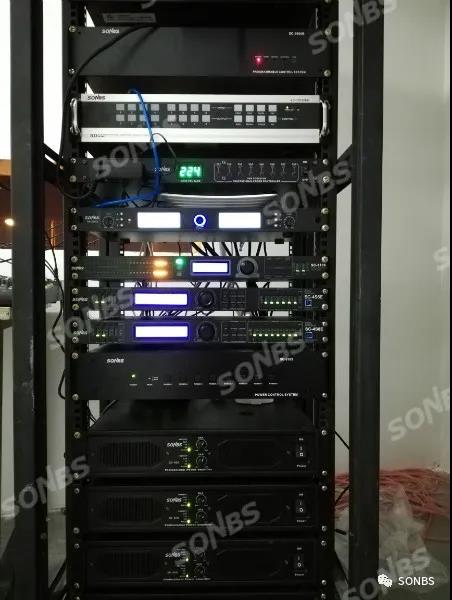

專業擴聲系統

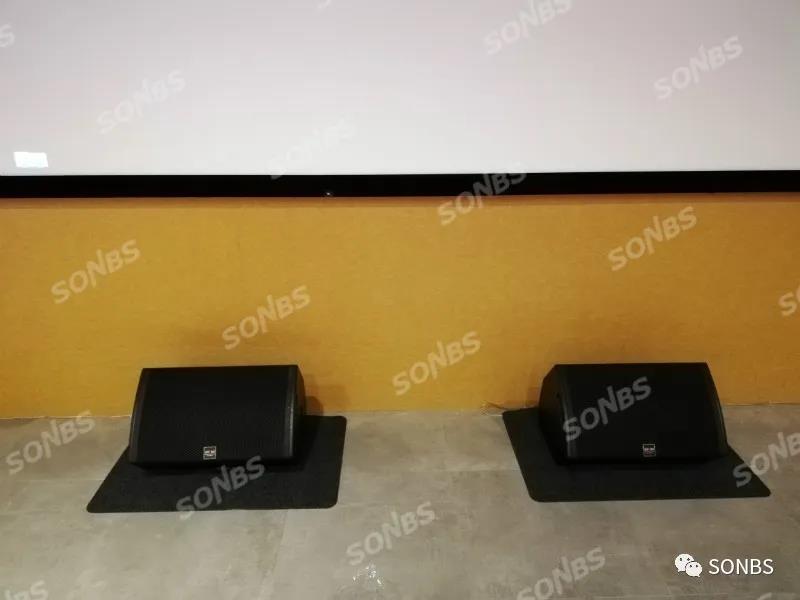

根據整體面積，及音質聽覺功能上要求，擴聲設計采用2個SD-18FD單18寸低頻音響、2個SD-112FT舞臺返聽音箱、4個SD-10E主擴音箱，確保了整個現場環境的聲壓級及多功能廳的音質要求，音箱外觀大氣，充分體現音樂完美還原語言人聲清晰與完美，寬廣平滑的音色體現。低頻音箱能提供勁度十足，節奏感強烈的低音。可以營造一個電影院級的效果。
SA-200U手持話筒、領夾話筒用于演講、上課專用。

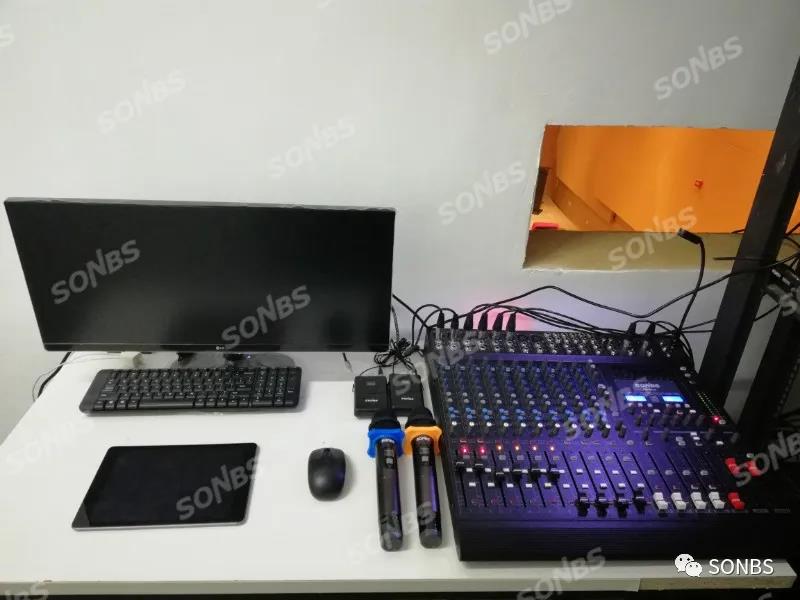

SD-16-4調音臺，用于對應不同場合可分別應調不同的效果，不同模式，可集中控制音源，立體聲輸出，混合全頻或超低音輸出；舞臺對講話筒輸入輔助輸出，獨立四個編組輸出，兩個輔助輸出，兩個效果發送輸出，方便使用者進行音質和音量的調節。
音頻處理器采用SC-2S6E和SC-2S8E雙音源入多通道出專業音頻處理器，96KHz采樣頻率，32-bit DSP處理器，24-bit A/D及D/A轉換，可靈活組合多種分頻模式，高、低通分頻點均可達20Hz～20KHz。
防嘯叫處理器SC-3136, 獨立24個濾波器每通道，自動抑制嘯叫點，無線麥克風現場使用不會產生嘯叫。

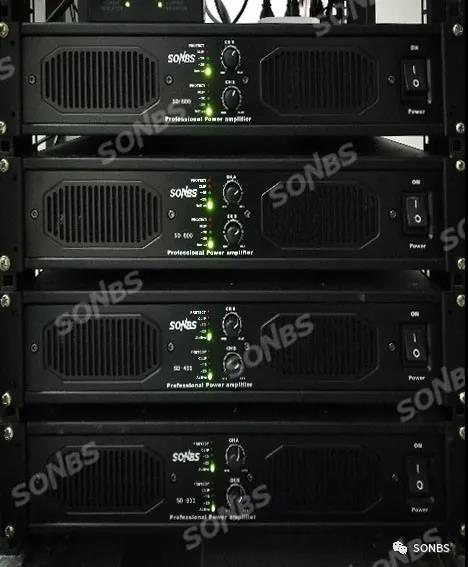

功放是SD類專業功放，根據不同功率音箱搭配相對應的功放。
SD-10A，集中電源控制管理器，實現整套系統電源統一管理，安全可靠。避免拉插座的麻煩及確保安全性。
SD類專業功放是一款集戶內外演出全方位應用的大功率，內部結構，電路設計，音色的表現力都經過多次反復調校，表現力都十分出眾。整機的穩定性也經過多次反復地破壞性測試，其完善的應用功能都體現了一系列功放人性化的設計。
SC-1010H(8)混插視頻矩陣支持8路輸入8路輸出，配置有HDMI板上、DVI板卡，可滿足不同的視頻輸入輸出接口，靈活變用；能實時自動計算任意個輸出端顯示器的EDID 信息的交集，合集。當一路輸入信號送給多個不同分辨率的顯示設備時，能自動獲取當前切換狀態的最佳分辨率，并觸發信號源更改分辨率(自動模式)；所有輸出通道都支持畫面無 縫切換，不黑屏，接口信號全兼容，自適應每 路輸出參數獨立可調整。
整個專業擴聲系統的設備搭配起來確保實現了多功能大廳的要求，可滿足中高低音，演講時人聲的清析度，高還原度，娛樂看電影時影院級的重低音震撼級效果，整個音視頻系統充滿真實感，富有震撼力，體現了音頻與視頻技術的高度融合。
中控系統
隨著社會的不斷發展，信息交流和溝通也就變得越來越頻繁，越來越重要。各種視聽設備、投影設備，會議系統等開始進入各行各業。要打開多種設備電源，如：要關閉燈光、系統設備電源、要切換各種音視頻信號，要不斷切換投影畫面等等。在這種情況下，要應用到中控系統。按項目要求要用中控設備控制設備電源開關、畫面切換、燈光控制。由此配置SC-5000A中控主機、SC-5103手自一體電源控制箱，受中控主機控制。
SC-5000A是SONBS自主研發的網絡通訊型控制主機，采用主頻高達700MHz的32位內嵌式處理器，ARM11 CPU，256M內存，2G Flash閃存。采用類C語言編程方式，可完成復雜、靈活多用途的多媒體控制、管理方案。應用于政府單位,企業,酒店,教育,廣電,軍隊等各類型會議室,也可以應用于智能家居系統,特殊行業集控系統等。可控帶有串口的設備（前提供控制代碼）、紅外設備、網絡設備。

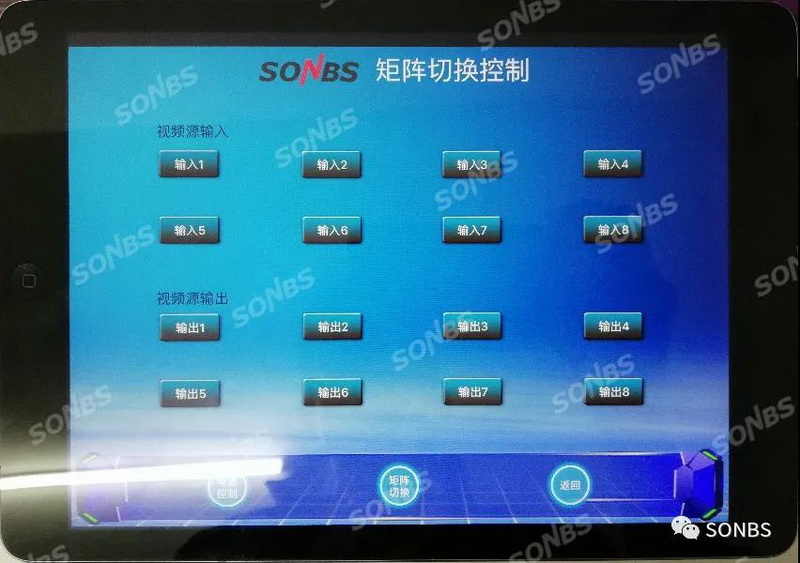

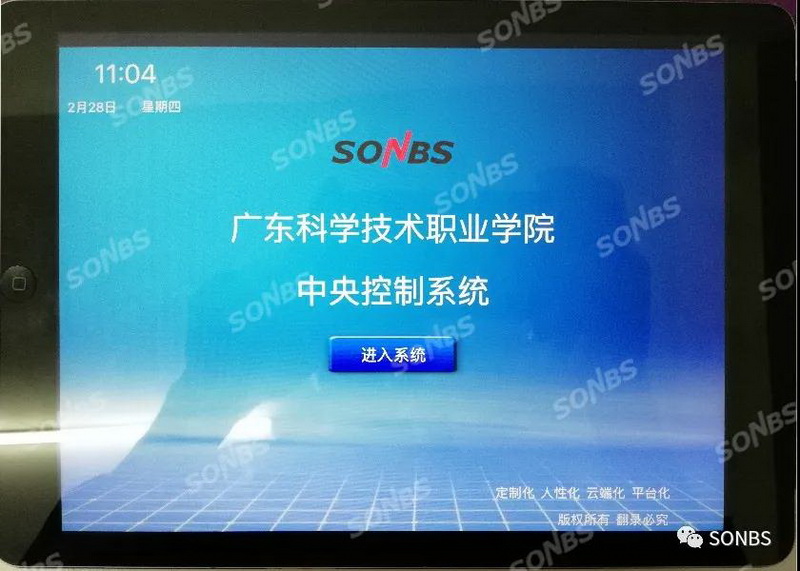

按要求編寫要控制的設備的程序，下載到中控主機上面。控制界面通過軟件上編輯，界面可專門按客戶要求現場特做，編好界面后再下載到平板上面，中控主機與平板連上同一路由，即可通過平板來控制各種設備電源開關、畫面切換，燈光控制。方便老師學生上課，不用來回走到機房控制設備，在演講臺上面即可控操控各種要受控的設備，節省時間，操作簡單快捷。
現場效果
1、語言清晰、音樂效果好、聲音飽滿、富有感染力，
2、現場系統操作簡單、容易上手，功能靈活方便、簡單易學。
|
