項 目 背 景：

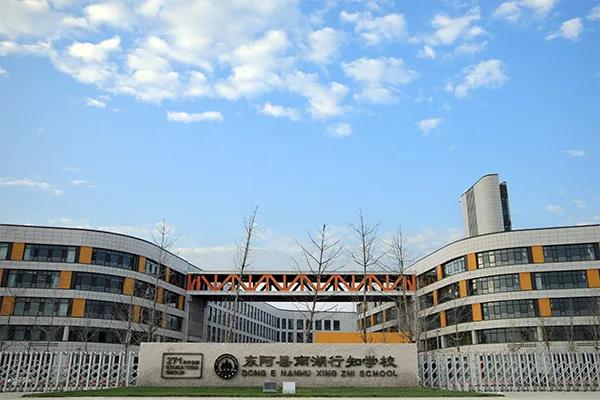

東阿縣南湖行知學校，由東阿縣人民政府引進，總建筑面積20.6萬平方米，總投資6億元，可容納在校生8000余人。學校不僅在師資力量上投入諸多精力，同時也在不斷加大對校園硬件設施的投入。為了滿足學生學習、興趣、生活的諸多需求，日前，學校對多功能廳擴聲系統進行了全面升級改造。
一起走進山東東阿縣南湖行知學校，
看看該學校報告廳的擴聲系統！
項 目 需 求：
1） 滿足各類會議、演講、學術報告、多媒體教學培訓等功能。
2） 滿足各類中小型文娛演出及中小型演播等功能。
3） 音質清晰，保證聲音均勻覆蓋整個會場。
4） 還原性好不失真，聲像定位準確，干擾小。
5） 系統具有實用性、穩定性，安全性，易操作性。
6） 安裝方便，便于管理，后期維護簡單。
音 王 系 統 解 決 方 案 解 析：

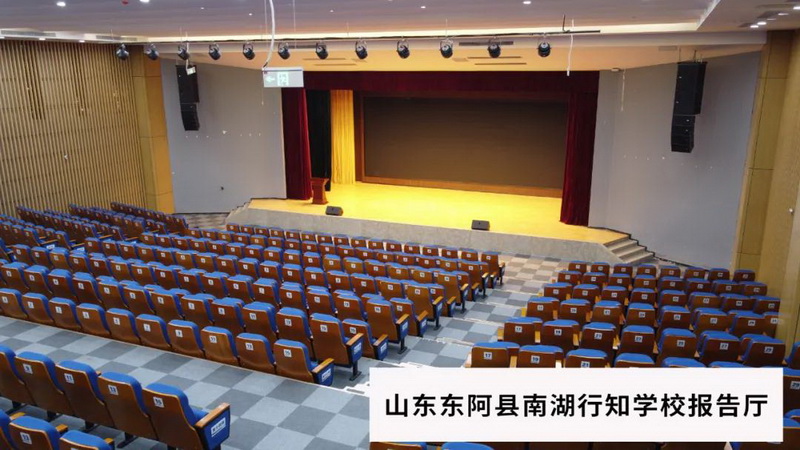

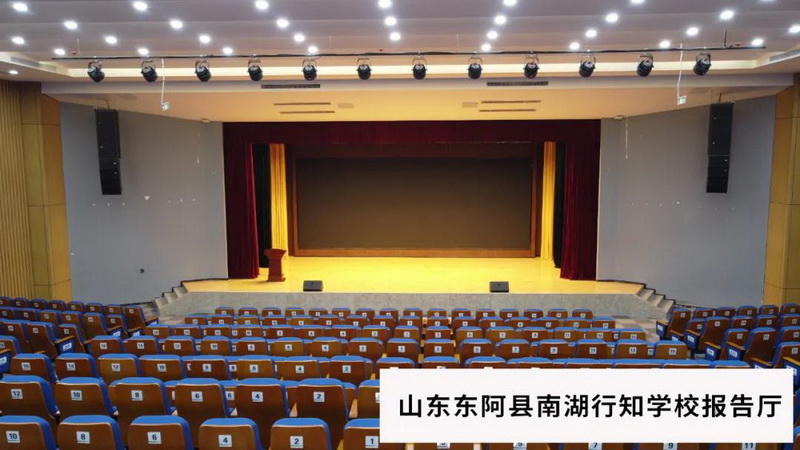

該多功能廳共有600個坐席，為使廳內無回聲、雜音干擾及聲聚集等聲學缺陷，我們?cè)O(shè)計師采用ease建模，模擬運算完成后，確定廳內各界面的空間定位和聲學性質，量身定制一套聲場覆蓋均勻、聲音干擾小、聲音清晰自然的擴聲系統。

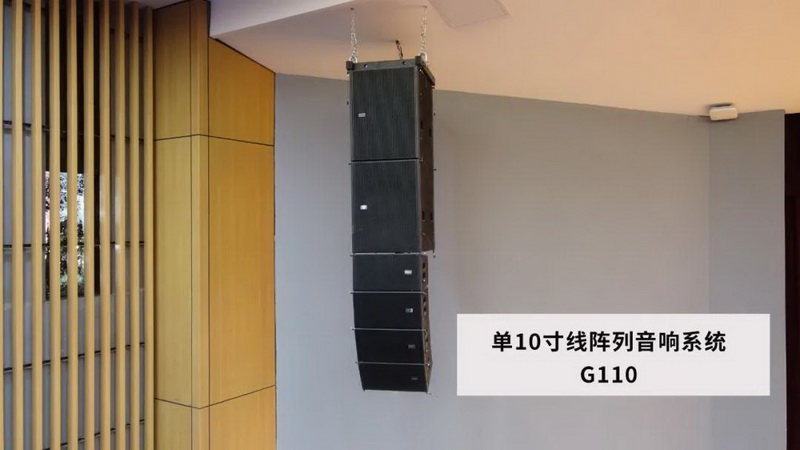

針對現場環境面積大場地空曠的特點，主擴聲采用兩組單10寸線陣列音響系統G110實現線聲源的擴聲，極大減少高頻干涉效應，保證每個區域的聲壓級和聲音清晰度。低音部分使用G110S超低頻陣列音箱，使得低音部分表現更有穿透力和震撼力。
舞臺方面，利用兩只V系列音箱進行反送，讓發言人/表演者能第一時間聽到自己的聲音，保障演講、演出等活動的圓滿舉行。
AE系列功放，AP系列數字處理器使得整個系統兼具音頻信號放大和處理功能，達到擴散性良好、聲響度合適、自然度好等要求，滿足整個擴聲系統的功能需求。
擴 聲 系 統 產 品 解 析：
1）、兩路分頻系統，具備平滑的頻率和相位響應。
2）、高頻部分使用1個65mm的進口Faital釹磁高音壓縮單元，極大減少高頻干涉效應,即使遠距離下聲音清晰度也大大提高。
3）、結合一個120度的指數曲線恒指向號筒,產生一個一致的波陣面。
4）、箱體為梯形,裝配有精密鋁合金吊裝系統。
5）、箱體與箱體的連接角度可調整箱體背部的連接桿在0°-10°之間任意調整，以滿足不同場合的需求。
6)、可以采用吊掛，地面堆疊等多種安裝方式。
7)、適應場合：流動演出、中小型體育場館 、劇院和禮堂等。
本方案選用的G110線陣列音響系統，根據聽眾區的具體位置和面積，合理分布音箱的擺位，使聽眾區都處于覆蓋范圍內。整個擴聲系統相位保持前后一致的平滑特性，傳遞出卓越的性能以及平滑的均衡性，加上音王靈活的吊裝結構，符合該報告廳的設計要求，滿足報告廳多項功能的靈活應用。

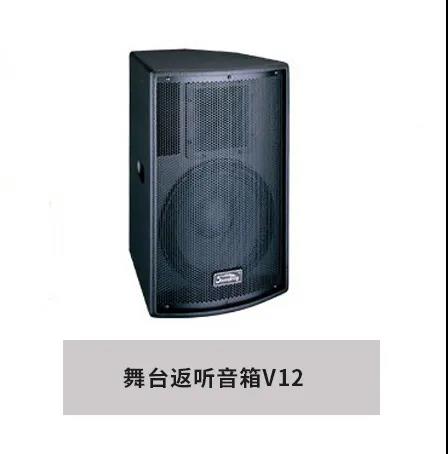

1）、2分頻設計，內外層雙繞線音圈設計，保證了單元持續大動態的穩定可靠。
2）、可旋轉的號角設計，便于水平或垂直安裝。
3）、10個M10隱藏吊掛點令系統吊掛安裝更加方便。
4）、適用于：娛樂場所、DISCO、演藝吧、現場表演和舞臺返聽音箱。
本方案選用兩只V12音箱，分別安裝于舞臺正前方，既可用于區域補聲，也可用于舞臺返聽使用。該音箱高頻細膩明亮，中頻圓潤飽滿，傳遞出真實自然的聲音，特別針對人耳聽覺特性的專門頻響設計，保證了聽覺的耐久性。專業返聽箱體設計，返聽角度達60°，在減小對舞臺效果影響的同時，提供更高的垂直覆蓋范圍，為舞臺表演者提供更加悅耳的音質效果。

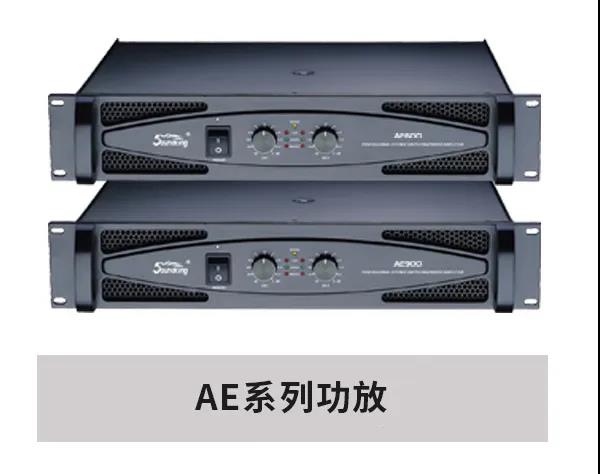

1)、外形簡潔、緊湊牢固、選料精良、性能出色。
2)、獨特的電路設計和強大的帶載能力充分滿足了系統的配置需要。動態限幅功能,避免輸入過大導致失真。
3)、具有短路保護、直流保護、溫度保護等多重保護,有效保障了產品的安全性和可靠性。
4）、采用自動調速風扇電路,風扇隨溫度上升速度而加快。
5)、適用場合：娛樂場所、體育場館、流動演出、劇院及電院影等場所。
D類電路設計，低溫高效率輸出，多重保護的AE系列功放，讓整個擴聲系統快速調整到高性能及好音質的狀態，使得音王AE系列功放在眾多功放產品中脫穎而出，深受客戶喜愛。

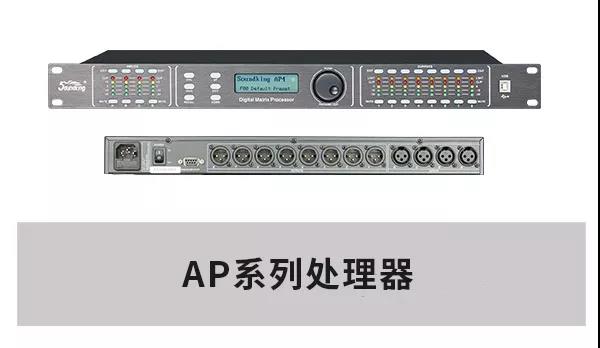

1）、輸入處理部分包含增益、靜音、噪聲門、高切、低切、8個參量均衡、相位、延時等8個處理單元。
2）、輸出處理部分包含分頻、5個參量均衡、增益、靜音、壓縮限幅器、相位、延時等7個處理單元。
3）、所有輸入輸出之間可以自由進行矩陣式分配。
4）、所有參量均衡的頻點、增益和帶寬可調。
5）、所有壓縮/限幅器的閥值、比率、啟動時間、恢復時間連續可調。
6）、所有噪聲門的閥值、啟動時間、恢復時間連續可調。
7）、任意通道之間參數設置可以自由復制。
8）、獨特的一鍵到位操作方式，使用戶的操作更方便、快捷。
9）、32個用戶預設; 整機狀態和每個預設都可以單獨存儲和調用;具有密碼保護功能。
10）、可以實現多達256臺的系統級聯，并可以接受中控設備進行遠程網絡控制。
得益于AP系列強大的功能及音頻信號的處理能力，該多功能廳中多種不同輸入源信號的處理要求都得到滿足。
反饋與評價
音響產品設計方案合理，經過音王專業技術人員調試，現場效果達到令人滿意的效果。整套系統使用流暢、穩定性強，音質效果好，操作簡單，便于維護，整體效果超出期望值，得到了校方的高度認可。
