上周帖子反應比較火爆
大家有些知識面還是不夠完整
我們需要針對樂器線纜做一下補充
關于吉他導線還是建議大家能選用有導電碳粉層的樂器專用導線
這樣遇到甩動時才不會有爆音
下面是知識面有需要的請慢慢閱讀
原帖發布于2017年3月4日
談話筒線的震動噪音與樂器吉他導線的避險方案
各位有想過嗎? 為何有線話筒鮮少被用于會走來走去的主唱上面?
除了需要在舞臺上移動牽絆之外,
還有一個致命傷就是震動噪音!
想試試看這個震動噪音,你可以到一個安靜的環境,
把麥克風接上,然后用手彈及你的話筒線,然后用耳機聽,
你可以分辨得出來,有一個低沉的叩叩叩的聲音,表現在你監聽耳機里面
這個噪音依照你線纜的不同,而有高低落差,整體的表現上,會出現在:
1.表面敲擊噪音透過空氣傳給音頭
2.傳導到音頭的震動噪音,這部分會依照麥克風的避震性而有所落差
這個部份跟你用耳機,然后你用手彈耳機線是很接近的狀況
3.線纜本身的震動對導體產生的電容值變化
前兩者沒辦法防止,第三點是我們所需要注意的
因為線纜暴露在舞臺上,踩踏之間,就可能會有落差!
如何避險?就是我們要知道的專業!
我們需要來了解一下電容:

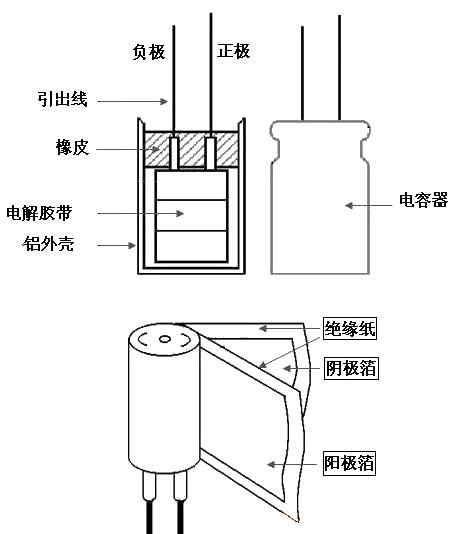

兩個導體,靠得很近,對導體充電,就成為電容,
圖片來自于網絡
線纜也是這樣,因此我們可以量測得到線纜有一定的線間電容!
要對電容放電,有兩種做法:
1.對于電容附掛一個需要電動勢的組件,消耗電容器的電能,例如燈泡,很多人修功放之前都應該要做好這個動作,否則會被電傷
2.對于電容進行間距的調整

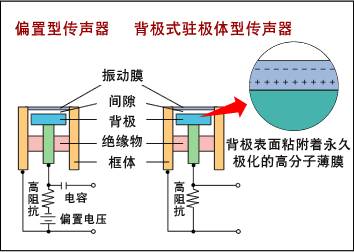

其實后者就是”電容式”麥克風的原理,
先以幻象電源對其充電;然后用聲壓力,對其薄膜打擊
使其充滿的電子被溢出,產生電流
(可能文字還不夠準確,但是概念是無誤的)
圖片來自于:https://www.onosokki.co.jp
所以呢?同軸電線遭遇外力呢?遭遇踩踏呢?
此時導體間是否會被擠得更靠近呢?
從而在原本正常的電流中,產生一段”突波”
當然,這個突波你不要!我不要!大家都不要!怎么處理呢?
頭腦風暴一下:
1.讓結構不產生型變
2.想辦法吸收
3.不要用…..(不要打我)
第三個選項,是真的呀!
對呀,你看現在還有幾個主唱在用有線話筒?當然很少很少!
那前兩個怎么辦呢?

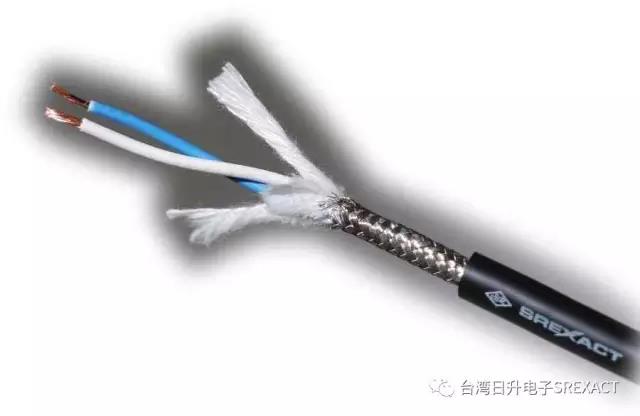

1.不產生型變: 在線纜上就是對于線纜填充物體,使其盡可能保持相應距離
并且減少震動傳導到蕊線,這個最常見的處置是:
線纜外皮用軟pvc
內蕊填充棉紗
(所以舞臺上的跳接線,接麥克風的,若使用沒有填充的,硬皮的工程線,可能會更明顯的接收到震動噪音喔!)
2.想辦法吸收:
在導體間填充一種可帶電子的材料,
使其遭遇型變放電時能夠獲得一些緩解,
這概念像是:在河邊挖個池塘….兩者間能互通,當河水過多泛濫之后,可以往池塘去,做點緩解….

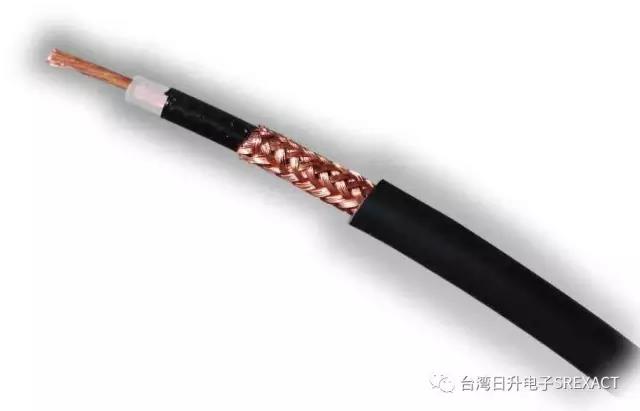

圖上的屏蔽層里面那層黑黑的就是半導電的絕緣層
這種材料就是……碳!
碳在電子工業上真是無所不在呀!
碳能通電是無庸置疑的,推子就是碳膜電阻電位器也是碳膜片
所以呢,把碳粉混到塑料里面,在線纜上面擠出一層,就是成為半導電的絕緣層,
塑料可以是pvc 聚氯乙烯為基礎,或是pe聚乙烯將其做在會浮動的那一層導體上,就能有效吸收突波能量!
準確應用!
哇!今天看到這篇公眾號有挖到寶的感覺嗎?
所以呢!在舞臺上那些”好動人物”我們應該如何處理呢?
就是使用有這樣吸收結構的線纜來面對困擾!
最好動,最受歡迎的當然是可以把樂器背著走的….吉他手!
所以”吉他導線”必須有” 半導電的絕緣層”
否則就很容易在舞臺上移動,踩踏的過程中,產生爆音
Bass手的線纜也會搖晃,所以也必須是這樣的線纜
至于其他固定動不了的樂器,就比較沒有必要使用了!
用平衡式話筒線當吉他導線的問題?
很多朋友會問…那能用平衡式話筒線當吉他線嗎?
如果看完上面的回答,你會知道!不行!
因為沒有” 半導電的絕緣層”另外由于蕊線有兩根,怎么接都不太對

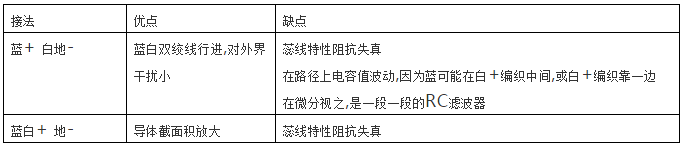

下面我們分析常見的幾種接法:
我們在過往嘗試的經驗當中得知:
使用平衡式話筒線當吉他導線,高音偏亮,低頻比較模糊!
這一部分我覺得不予解釋,畢竟光一個突波就吸收不了了,
其他談論也就沒有意義
另外由于吉他導線兩端都是非平衡,
因此吉他導線還是回到那個…能粗則粗,衰減就小,SN比較好的老路子,
跟平衡式的對絞+差動放大觀點就是兩回事了!

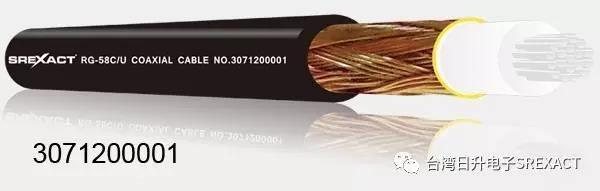

曾經的嘗試RG58C/U當導線?
在2000年左右,自己曾經做過一個有趣的實驗
就是拿RG58C/U當成BASS導線使用,
那時對線纜知識面不夠廣,就是找同軸,而且多蕊導體的,
因此忽略了特性阻抗問題,
實測得到的結果是有顆粒又肥美的BASS效果!
現在回想起來,為何能夠有效,
基本上可以說是拜PE絕緣所賜,讓線間電容降低很多,從而得到較好的聲音質量
*RG58C/U 大約等同于國標SYV50-5
結束語:
有些發燒友,會對于線纜進行避震
其實是有道理的,因為如果把線纜放置在地上,音箱的低頻震動,
經由地板傳導到線纜是有可能的,在安靜的環境中,就可能會被檢視得到,
習慣于PA作業的我們,面對這樣的震動噪音問題,
莫嗤之以鼻!
可以用新知的角度去看待它!
|
