本設計模板經 Google 認證旨在展示 Biamp Tesira TCM 系列 AVB Beamtracking™ 天花話筒如何與 Google Hangouts Meet 套件配對用以支持可分割會議室空間。本文件中，一個大型會議室是指一個約 33'x 14' 的會議空間，大約可容納有 18–21 名參與者。每個會議室都能用可折疊墻壁分隔，可根據空間需求打開或關閉墻壁。
房間設計
房間功能范圍：
» 兩個能組合成一個會議空間的大會議室
» 6個帶波束跟蹤技術的天花吊墜話筒（空間分割時，每個房間各 3 個）
» 與各房間 Google Hangouts Meet Kit 相連的 USB 連接
» 4 個用于會議和本地?cái)U(kuò)聲的無線話筒（空間分割時，每個房間各 2 個）
» 用于播放本地演示和遠端音源的天花揚聲器
設備清單
下為用于本項目的Biamp設備清單：
TesiraFORTÉ AVB CI *1
» 12 路帶 AEC 的話筒/線路輸入；
» 8 路集成 USB 音頻的話筒/線路電平輸出
Tesira TCM-1A *2
» AVB 波束跟蹤天花話筒，
» 內置 2 通道功放
Tesira TCM-1 EX *4
» 擴展用波束跟蹤天花話筒
Tesira AMP-450P *2
» 4 通道 PoE+ 功放；
» 可提供 4 x 50W 突發功率
Tesira EX-UBT *2
» 經 AVB 接口的 USB，
» 支持至多可配置 USB 音頻的 8 路通道和無線藍牙技術
TesiraCONNECT *2
» 最多連接 5 臺Tesira 設備，無需配置，
» 4 個 PoE+ 端口，通過 Tesira 軟件設置
Desono C-IC6 *12
» 覆蓋寬泛的天花揚聲器（覆蓋角度 130°），
» 優化了語音重現
注意：需要其它非 Biamp 設備，如 AVB 網絡交換機、無線話筒、揚聲器和 Google Hangouts Meet Kit 硬件。
網絡詳情
此應用將使用連接到 TesiraFORTÉ AVB CI 的 PoE+（IEEE802.3at）AVB網絡交換機TesiraCONNECT，交換 AVB 音頻和控制數據。關于電纜類型和長度，千兆以太網電纜布線通用規則即適用。
系統配置

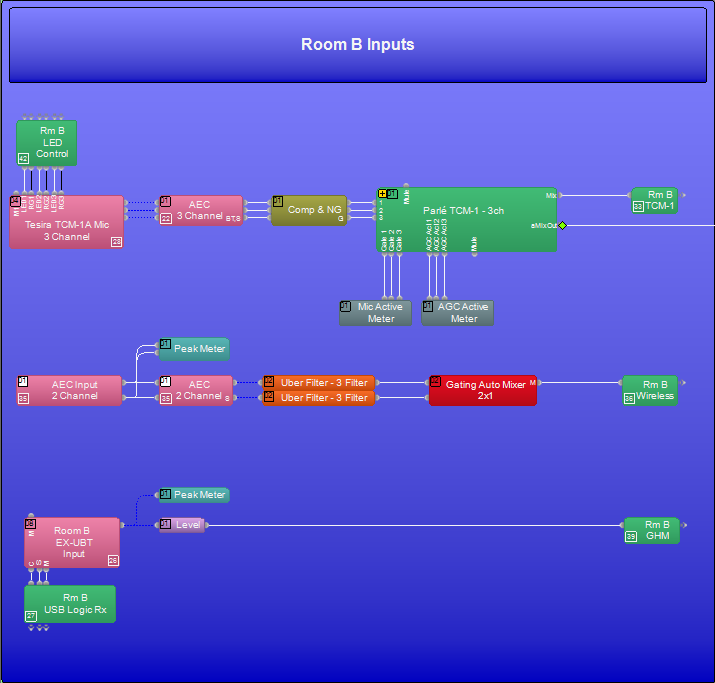

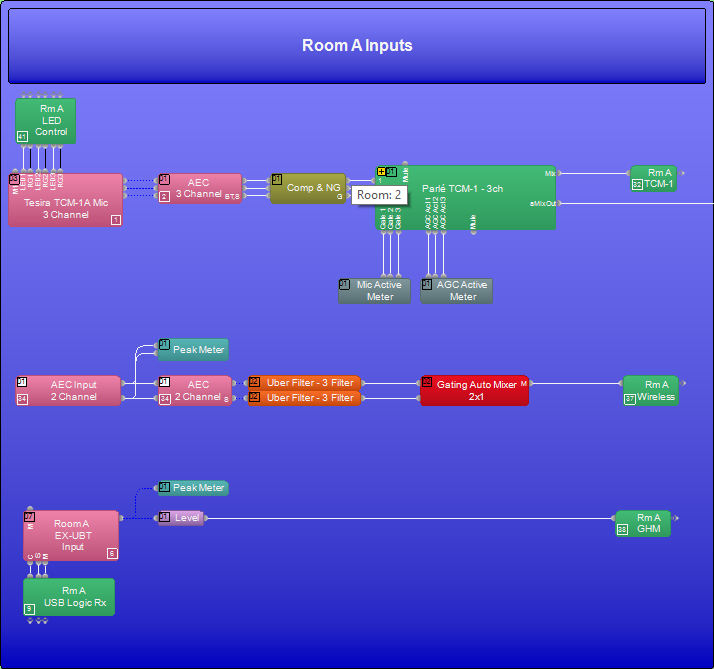

此系統設計模板的示例文件設置了所需的所有音頻 I/O、處理和控制點，并已準備就緒可加載到系統并開始設置房間增益結構和 EQ。文件中配備了支持房間設計要求的矩陣路由。
下列 .zip 文件包括用于本會議室應用的示例 Tesira 配置。
Google Hangouts Meet Divisible Conference Room.zip
Google Hangouts Meet音頻設置
配置文件加載到系統后，EX-UBT 將作為 Google Hangouts Meet 用戶界面中的外圍音頻設備可用。
要選擇 EX-UBT，請導航至 Google Hangouts Meet 用戶界面上的 Settings（設置）菜單。
進入 Audio（音頻）菜單，然后在 Microphone（話筒）和 Speaker（揚聲器）下拉菜單中選擇 EX-UBT。
HID通信邏輯
當連接到 Google Hangouts Meet 套件時，EX-UBT 會同步隱私靜音狀態和音量控制。通過 Human Interface Device（HID）通信實現。
運行的 Tesira 配置中，來自 Google Hangouts Meet 用戶界面的室內電平控制將與 USB 輸入模塊中的電平控制同步，而來自 Google Hangouts Meet 用戶界面的隱私靜音則與 USB 輸出模塊中的靜音控制同步。

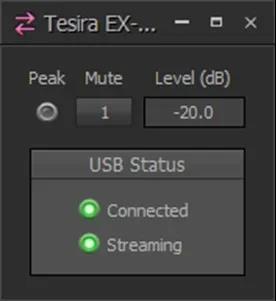

默認情況下，會議開始時，Google Hangouts Meet 音量控制將設置為 60％。該電平將會反映在 EX-UBT USB 輸入模塊中。

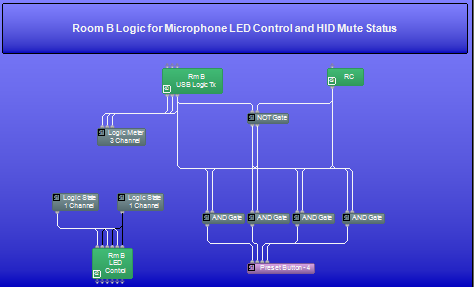

Google Hangouts Meet 用戶界面上的隱私靜音控制可為房間內與會者提供可視反饋，即，在取消靜音時將 TCM-1 話筒 LED 燈設置為綠色，而靜音時將其設置為紅色。USB 輸出模塊的靜音狀態邏輯用于觸發驅動此 LED 顏色變化的預設。預設還支持第三方控制系統調用。
話筒與揚聲器放置
房間：
可以說，會議系統中最重要的一個要素就是房間本身。
一個嘈雜混響的房間用于開會通常會聽起來音效非常糟糕。而設計合理、混響可控且噪音低的房間用于開會通常聽起來音效不錯。
因此，創造受控聲學環境的重要性不容小覷。安裝會議系統準備工作中重要的便是，要使房間盡可能的安靜（低底噪）并且最大限度地減少回響（較短的 RT60）。如果使用得當，隔音和聲學處理將大大改善大多數房間的性能。
話筒放置：
盡管 TCM-1 波束跟蹤話筒采用最先進的技術來跟蹤人聲，但為了減少不必要的背景噪聲，在確定放置話筒的正確位置時，物理定律不容忽視。
良好的信噪比是音頻信號鏈各個部分的關鍵，而對于典型的話筒拾音方案，這便意味著需要避免話筒與講話者之間的距離過遠。
GHM Large 33x14 7' Fair Elevation.png
Parlé ceiling microphone calculator 計算器將可以幫助找到正確的垂吊高度和兩個吊墜之間所需的距離，以達到預期的覆蓋范圍。以下是話筒理想放置的一些細節提示：
» 盡可能地縮短與講話人之間的距離
» 盡量高掛天花揚聲器，增大與之距離
» 遠離投影機風扇和排氣扇等噪音源
揚聲器放置：
將揚聲器放在房間內正確的位置上與為話筒找到合適位置一樣重要。Biamp 提供 Ceiling Speaker Calculator，可用于確定應用所需的覆蓋。
理想定位多個天花揚聲器將可實現顧及整個房間的均勻 SPL 覆蓋和良好的語音清晰度。
為了更好地了解選揚聲器能夠在 AMP-450P 功放的給定功率下產生多少 SPL， 將采用 Amplifier Power Calculator 功放功率計算器得出部分答案。除此之外，揚聲器模擬軟件也許能夠預測室內 STI 值。
本示例中，揚聲器不用于提高聲音或類似的實時語音增強，因此不必考慮反饋前增益。盡管如此，避免揚聲器（遠端音頻）和話筒之間距離過短將有助于提高 AEC 性能。
音頻設置
遵循 Gain Structure 增益結構最佳實踐設置話筒和來源的輸入及輸出電平。輸入與輸出增益電平保留默認設置，保證文件的集成靈活性。添加輸入和輸出儀表，用以幫助在文件中設置增益結構�？筛鶕�(jù)需要將額外的儀表添加到文件中，了解信號路徑上的某點的更多細節信息。
參考 AEC best practices 文件，并開始通過系統加入一些測試會議。0dB 和 +15dB 之間的 ERL 值最佳。
已將 Uber 濾波器添加到信號路徑中，以便根據需要進行任何其它均衡。建議使用 AEC 通道處理模塊的高級濾波器部分進行會議桌話筒輸入所需的任何高通濾波處理�？筛鶕�(jù)需要添加或改變附加的過濾或動態模塊，從而在文件中實現期望的結果。
遠端音頻電平和隱私靜音都將通過 Google Hangouts Meet Kit 用戶界面進行控制。或者，采用第三方控制系統進行預設調用和房間電平控制。
|
