在目前的演唱會，音樂節等演出形式中。隨著觀眾人數的增更多，場地的面積增大，對于音頻系統的要求也不斷的提高。
好聲音現場SD 7 Quantum
舞臺的數量，跨度，信號的輸入輸出點越來越多，越來越分散。一些活動由于是直播，或者帶有非常重要的意義，現場還需要對音頻系統進行備份。那么如何達到這樣的需求呢？
先說熱備份，我們第一個想到的就是用音分或者話分，
將單一輸入信號源分配復制成為多個信號進入到音頻處理鏈路當中。先不說其他的問題，對于現代大型演出來說，動輒上百個通道的輸入，如果使用音分或者話分，僅成本就是一個相對龐大的出數字。除此之外，模擬線路的難于梳理，傳輸距離受限的問題也是無法解決。
再考慮一下輸入輸出的點位，由于點位的增多，如何跟調音臺系統進行連接，也成為了一個難題，單獨布線距離遠，成本高，調音臺很有可能接口數量不夠。
那面對這樣的難題，我們不妨來看一下DiGiCo是如何實現這樣的需求的。

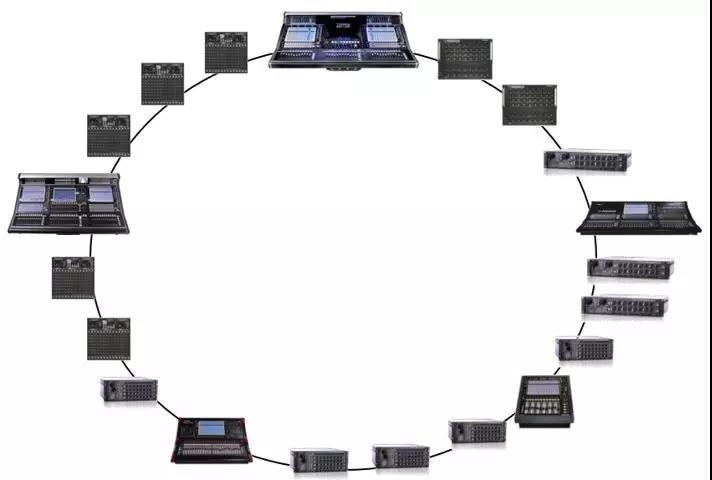

DiGiCo的光纖環路基本架構
DiGiCo在單個光纖環路內，最大可容納24個ID的設備， ID1-10為調音臺的專用ID，而其中的奇數項，1、3、5、7、9為主調音臺的ID，偶數項則為備份調音臺ID，1和2,3和4，以此類推互熱備份組合ID（1/2，3/4，5/6，7/8，9/10，但是2和3或4和5此類ID組合無法進行熱備份），其余的14個ID，11-24則為接口箱專用ID，因為控臺最大可同時接入兩個光纖環路，但接口箱只能單獨處在單一的環路內，為了區分開來，接口箱的ID在控臺上可被識別為1.11-1.24，或2.11-2.24，如ID為11的接口箱，在Loop 1里面則應該選擇1.11，而Loop 2里面則應該選擇2.11（ID設置詳見下文）。設備節點間的傳輸距離為350米（線材對接會產生衰減，影響信號傳輸距離）。
如何來進行ID的設置
控臺的ID設置，在主界面的Network菜單，點擊上方的黑色箭頭，即可展開菜單選擇。
接口箱的ID，則是在面板上，長按左鍵，解鎖后，按下鍵切換到Set Opto ID，然后通過左右鍵選擇所需ID即可。
接口箱的ID設置完之后，在控臺的Setup下展菜單中，打開Audio I/O。展開上方的connection菜單選擇對應的ID即可進行識別匹配。如若是從零開始建立的文件，可直接點擊左下方的Conform All Ports進行自動匹配。
信號傳輸機制

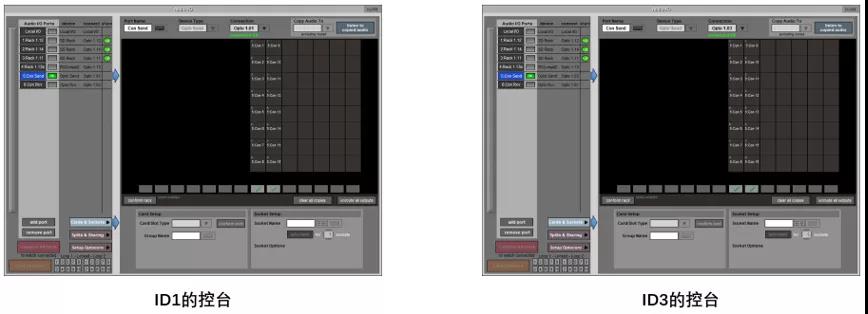

在DiGiCo光纖環路內，除了可以讓所有控臺共享處在同一環路內的接口箱的輸入信號外，還能夠?qū)⒖嘏_間的信號相互發送，如ID1的控臺跟ID3的控臺之間相互發送信號，需要在各自的Audio IO菜單里面建立自身ID的Opto send機架，相對應的建立對方ID編號的Opto Rcv 機架，然后在信號路由時選擇對應的接口即可。
環路通道數量

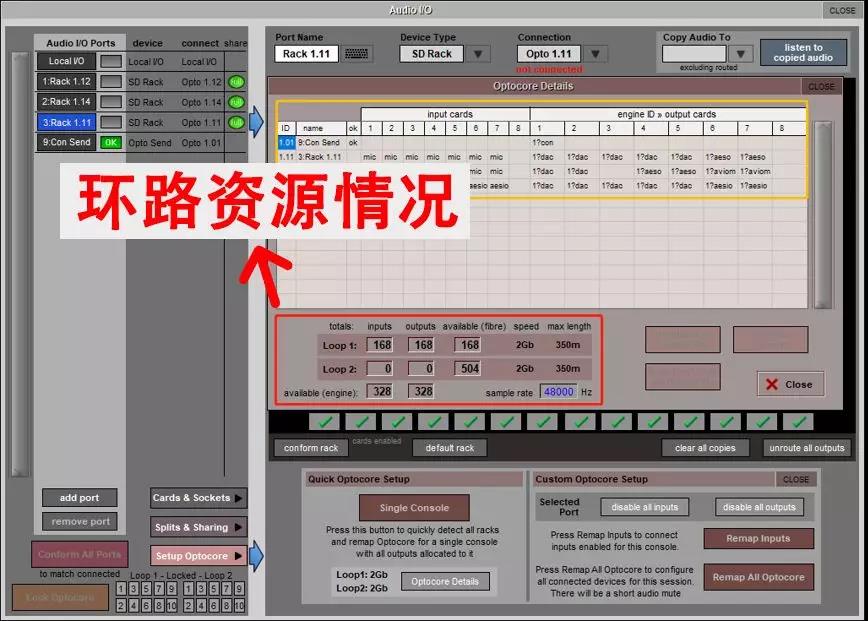

DiGiCo單一光纖環路的容量為504個信號通道，因為控臺能最大同時接入兩個光纖環路內，所以DiGiCo的控臺引擎是能同時接發1024個信號通道。需要注意的是，Loop 1與Loop 2之間的信號并不能直接互通，而其中環路的容量是單獨計算的，即Loop 1和Loop 2的容量分別為504 ，并不能共享資源。雖然環網內可支持接入14個接口箱，但顯然，并不可能讓每一個接口箱都滿配工作，更多的是方便我們進行分散式的布局。如需查看當前光纖環路容量情況請，可在Audio IO菜單上，選擇Setup Optocore菜單，打開Optocore Details，如下圖：
此頁面內，我們可以清楚地看得到，當前環路里所有ID的設備占用了多少通道資源（黃色框內容），如ID為1.11的接口箱，占用了7張輸入卡，7張輸出卡，共112路信號的資源，也能看到環路已使用和剩余資源的狀況（紅色框內容）。
介紹完了基礎架構以及基本設置。有幾個關于光線環路的問題，我們也要注意一下：

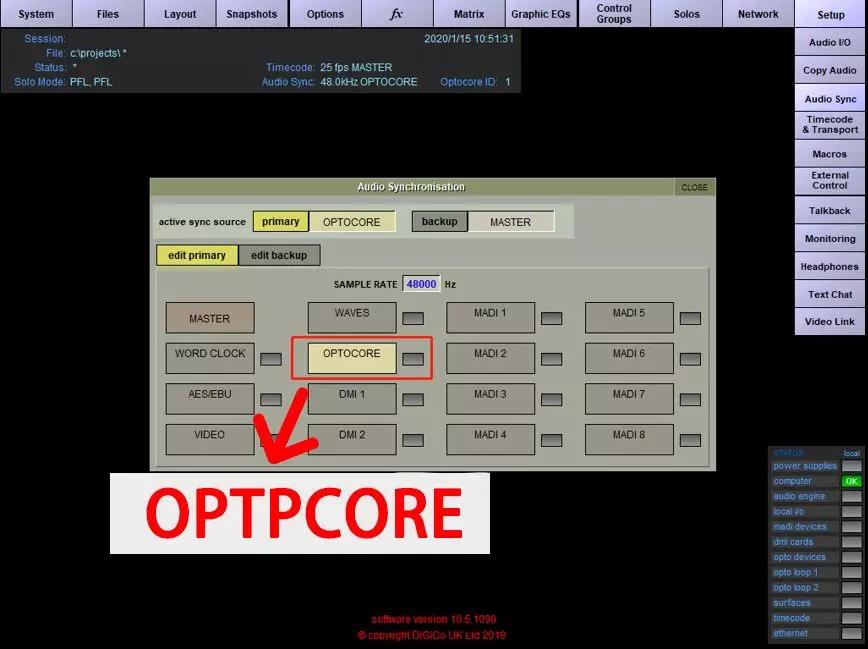

1.光纖環路的時鐘選擇。在數字系統當中，時鐘的重要性不言而喻。很多剛開始使用光纖環路的用戶，都可能遇到過這樣的問題：整個系統會間接性的出現打火聲，或者是路由到接口箱的通道會有瞬態表頭，出現這種情況的時候，最大的可能性是因為控臺的時鐘并沒有選擇正確。如果在光纖環路的連接狀態下，所有控臺應該全部選擇Optocore時鐘。
2.在光纖環路內還有可能出現共用接口箱的情況，這個時候?qū)τ诮涌谙涞臋?quán)限選擇就尤為重要了。理論上來說每個操作者都能對信號增益進行調節，但在實際操作過程中，因為每個人對傳輸增益的要求不盡相同，對增益的定位是不可能達到統一的，如果同一個信號的增益，多方都能進行調整的話，即使我們可能提前進行溝通，也很難避免誤操作，給對方造成影響。為了避免這種誤操作的發生，DiGiCo對環路內所連接的接口箱設立了三種增益調節權限，分別為full control（完全控制權限）、receive only（僅接收權限）及isolate（隔離權限）：
在標準的環路設置里面， 我們應當注意，每一個接口箱有且應只有一個full control的權限控臺，其他控臺則選擇成receive only，如果對于某崗位的控臺來說，接口箱上的信號甚至不需要取用，則可以選擇isolate模式。權限的修改可在Audio IO菜單上，選擇Splits & Sharing菜單，通過Rack Sharing功能完成。

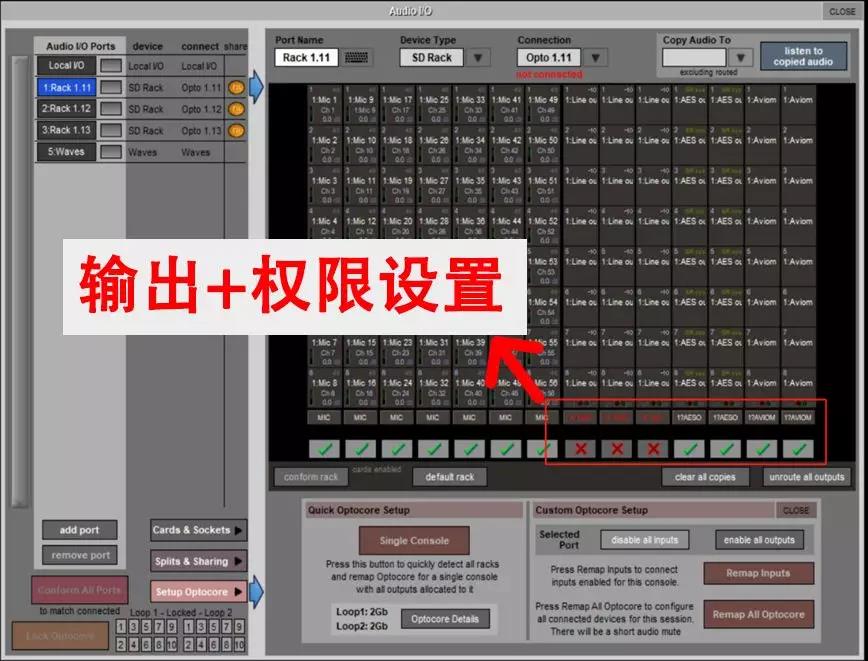

最后對于輸出卡的分配，我們也需要注意。因為在光纖環路內，輸入是可以完全共享的，我們只需要分配好增益控制權即可。但是，輸出卡的分配必須是1對1的，以每條卡槽，即8路輸出為單位。輸出卡的分配關鍵在于與控臺ID的匹配，如果接口箱連接到控臺所使用的是光纖，那么在Audio IO界面上，我們可以在卡槽下方的位置看到，輸出卡當前使用權限的歸屬ID，同時在下方能看到代表當前控臺對其是否有權限的符號，即綠色的√與紅色的×。如需修改權限，則需到Setup Optocore選項下進行操作，通過點擊進行更改。修改完畢后，因為權限的更改，光纖會出現報錯，此時只需要點擊右下角的Remap All Optocore進行光纖環路的刷新，則可以修復報錯。
最后，需要提醒大家的是，在任何的音頻處理系統中，對于系統的設置，應該遵循少就是多的原則。盡量減少中間環節。這也是為什么我們在有了光線環路相比于音分更加有優勢的地方。相比于使用音分，光線環路減少了系統鏈路的環節，而且由于是數字傳輸，基本上沒有距離的限制，同時，在理論上也不會有音質的改變。整個系統更加的穩定。適用于各種場合。
|
