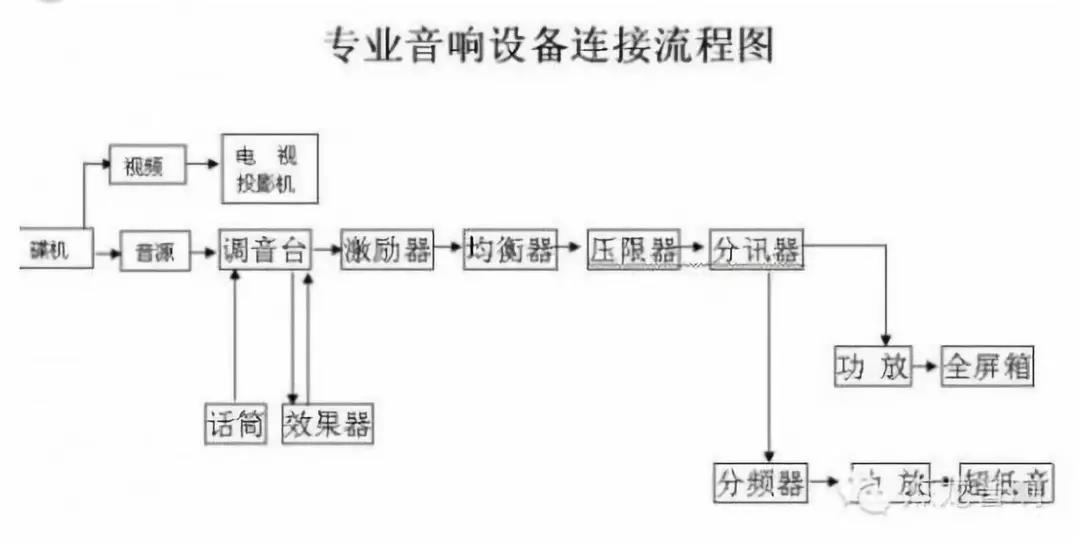

一、設備連接順序
1、低音系統設備連接順序：
調音臺（1-2編組）→均衡器→分頻器→壓限器→低音功放→低音音箱。
2、輔助音響系統設備連接順序：
調音臺（3-4編組）→均衡器→延時器（可選）→壓限器→輔助音箱功放→輔助音箱。
3、主音響系統設備連接順序：
調音臺（L-R主通道）→均衡器→激勵器（可選）→反饋抑制器（可選）→壓限器→主音箱功放→主音箱。
4、監聽系統設備連接順序：
調音臺（AUX輸出）→均衡器→壓限器→監聽音箱功放→監聽音箱。
二、最簡單的系統
1、組成部分：
音源設備、調音臺、效果器、功放、全頻音箱

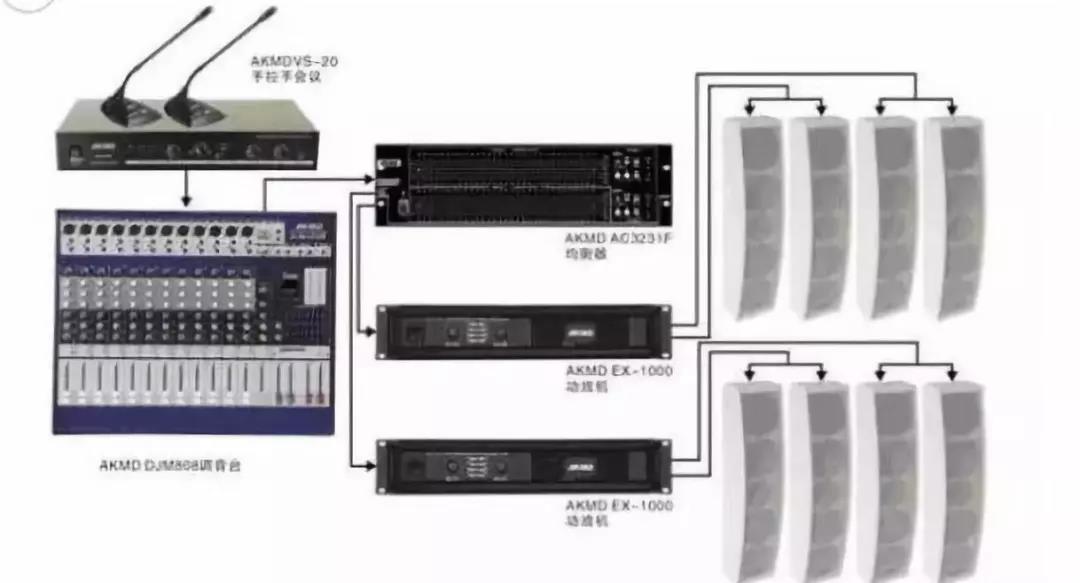

2、連接方式
音源設備-調音臺-功放-音箱，設備間采用鏈?zhǔn)竭B接。
鏈?zhǔn)竭B接方式：前級設備輸出口（OUT 或OUTPUT）與后級設備輸入口（IN或INPUT）相連接的方式。
3、設備接口
專業設備的接口，無論是卡農口還是直插口，一律使用卡農或大三芯接插件用平衡方式連接，CD機之類用RCA蓮花插座輸出信號的音源設備，可使用蓮花轉大二芯線接入調音臺LINE IN接口。
效果器IN口與調音臺的推子后 POST AUX SEND口連接（有些臺子的推子后輔助輸出用FX或EFX表示），效果器OUT與調音臺LINE IN連接。
三、增加均衡器的系統
1、組成部分：
音源設備、調音臺、均衡器、效果器、功放、全頻音箱
2、連接方式：
音源設備-調音臺-均衡器-功放-全頻音箱，鏈?zhǔn)竭B接，效果器與調音臺連接方式（同1）。

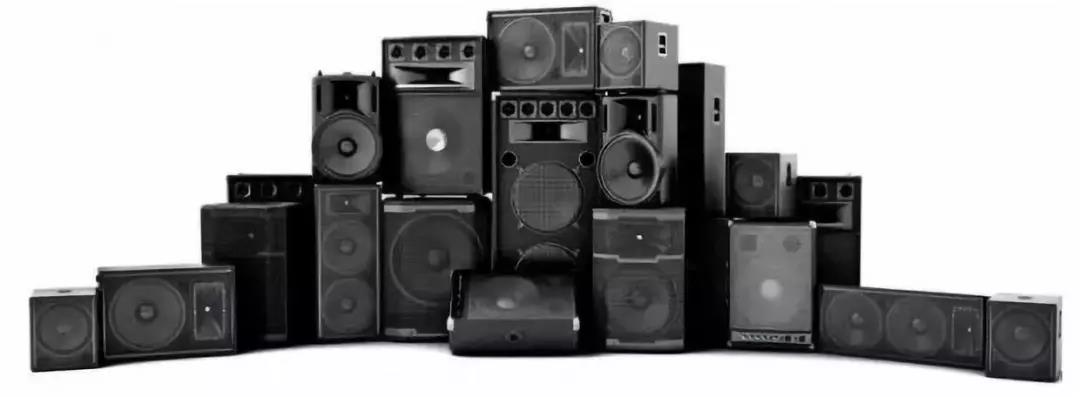

注：現在一般把多個喇叭組合在一起，形成音箱，也組成了很多種類的音箱。
四、增加分頻器和超低音音箱的系統
1、組成部分：
音源設備、調音臺、均衡器、分頻器、全頻音箱功放、超低音功放、全頻音箱、超低頻音箱
2、連接方式：
音源設備-調音臺-均衡器-分頻器-（分頻器HIGH OUT接全頻音箱功放，分頻器LOW OUT接超低音音箱功放）-（全頻音箱和超低音音箱）
鏈?zhǔn)竭B接，效果器接法（同1）。
五、增加限幅器的系統
1、組成部分：
音源設備、調音臺、均衡器、分頻器、壓限器、全頻音箱功放、超低音功放、全頻音箱、超低頻音箱。
2、連接方式：
音源設備-調音臺-均衡器-分頻器（兩路輸出）-限幅器（分頻器輸出兩路分別接限幅器輸入兩路）-（全頻音箱配套功放+超低音音箱配套功放）-（全頻音箱+超低音音箱）
主系統鏈?zhǔn)竭B接，效果器接法（同1），壓限器設置到限幅狀態。
注：全頻音箱可視具體情況采用通過分頻器分頻或者不經過分頻的方式。
六、增加激勵器的系統
1、連接方式：
激勵器的連接方法同效果器，從調音臺AUX輸出到激勵器IN，激勵器OUT到調音臺LINE IN。
激勵器是效果器的一種，屬于“電子味精”，不要串在主系統里。如果激勵器串在主系統里，就相當于上了一桌子的菜，不管是否鮮美，一律加上味精。
七、舞臺返聽系統
信號取自調音臺PRE AUX（FB或MON）；
推子前輸出（也可根據操作習慣或要求高低取自其他信號輸出口，比如編組或者推子后輔助輸出口等）-均衡器-功放-返聽音箱。
八、使用INSERT（插入）方式接入設備
做一條INSERT線（一端是大三芯插頭，另外一端是兩個大二芯插頭，具體做法論壇有介紹，自己搜索一下），INSERT線的大三芯插頭插入調音臺INSERT插座，另一端與大三芯插頭的尖相連的大二芯插頭插入外接設備的IN，另一大二芯插頭接入外接設備的OUT，這臺設備就串進調音臺信號通道了。
九、使用數字音頻處理器的系統
音源設備-調音臺-處理器-各類音箱配套功放-各類音箱。效果器接法同1。
注：話筒信號接入調音臺MIC IN，CD機等音源設備信號接入調音臺LINE IN，無線話筒接收機如信號接到卡農輸出口，接入調音臺MIC IN，如信號取自6.35mm直插輸出口，則接入調音臺LINE IN。
效果器或激勵器信號來自調音臺哪個AUX輸出（比如AUX3），那么返回到調音臺的通道上的對應AUX旋鈕（比如AUX3）不要打開，要不就會在調音臺和效果器之間產生回授嘯叫。
要想玩好一個系統，科學配置是第一步，正確連接系統是第二步，如何設置和調試就是另外的問題了。當然我們還是要根據需要和設備的數量來靈活安排設備連接時的順序，以上順序只供參考。
|
