5月25日,2019中國(威海)國際合唱節啟動儀式暨環翠區第46屆5·23合唱音樂會專場音樂會在威海群眾藝術館海洋劇場隆重舉行,素有“歌詠之鄉”的威海以極大地熱情迎接全球各地演出團隊,為威海市民帶來精彩無比的藝術盛宴。
威海市群眾藝術館是威海市政府設立的專門從事群眾文化藝術工作、開展文化活動的公益性事業機構,旨在普及群眾文化,提高市民藝術鑒賞水平,促進威海市文化事業發展。場館內部設有海洋劇場、學術報告廳、音樂鑒賞廳、戲曲排練廳、錄音棚等多功能場所?沙薪痈栉、戲曲、話劇、音樂、合唱、雜技等群眾性的演出以及政府性會議報告等各種活動。
“作為威海市文化傳播最高規格的場館,讓觀眾直接感受什么是好聲音是極為重要的”威海市群眾藝術館劇場管理部王建勝主任說,“因此我們對硬件設備要求非常嚴格,整套音頻系統既要滿足多種演出形式聲音需求并得到清晰、響亮的音質效果,還需保證音頻系統設備的先進性,在未來10年甚至更久不能落后國內平均水平。”

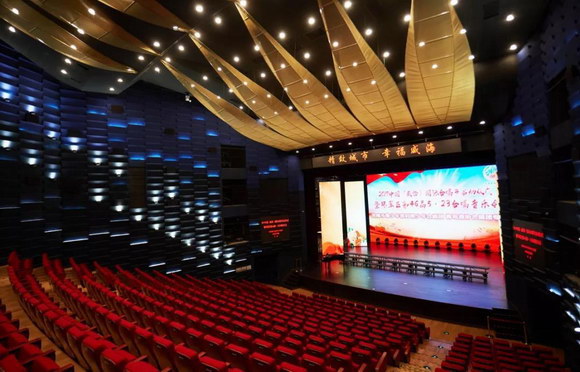

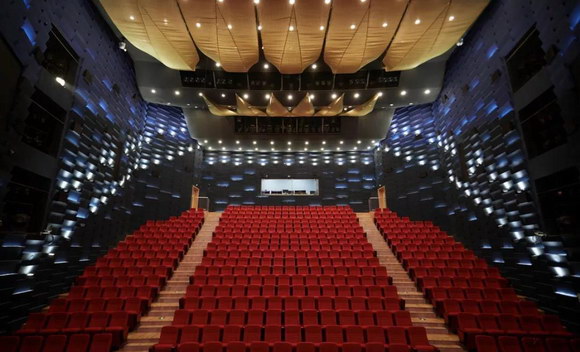

藝術館內海洋劇場觀眾廳平面呈馬蹄形,最大容量座位438座,內部造型如同波光粼粼的海面。傳統的建聲改變混響時間的方式會破壞內部裝飾,E-Coustic電子聲學優化系統是通過電子聲學的形式來優化環境聲學的聲學系統,在不影響內部造型的情況下,E-Coustic聲學系統既可修復部分建聲問題,又可以改善聲場聽感。

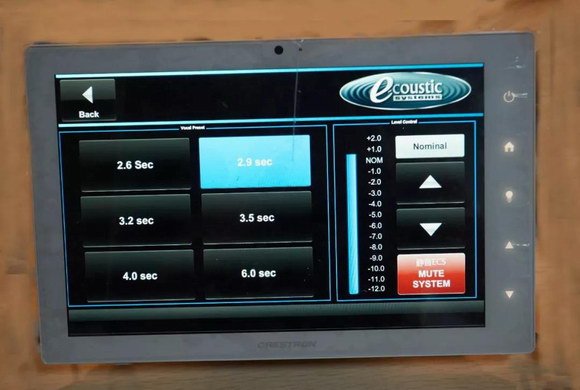

“我們有考慮過其他同類型的聲學系統,但使用下來操作太麻煩,而且受劇場舞臺大小的局限,舞臺上方拾音話筒不宜太多,容易影響觀感體驗。在接觸到E-Coustic電子聲學優化系統后,它得到的聲音效果讓我嘆為觀止! 藝術館王主任繼續說道,“因為藝術館需承接各種不同類型的演出,ECS通過時變混響技術改變聲場環境,一鍵改變廳堂混響時間,實在是太實用了。另外,它的音箱可隱藏在墻壁或者天花板中,相對較少的拾音話筒在舞臺上空高高懸掛,不影響美觀還能使各觀眾區得到一致的聽覺特性和良好的擴聲質量。”
E-Coustic電子聲學優化系統

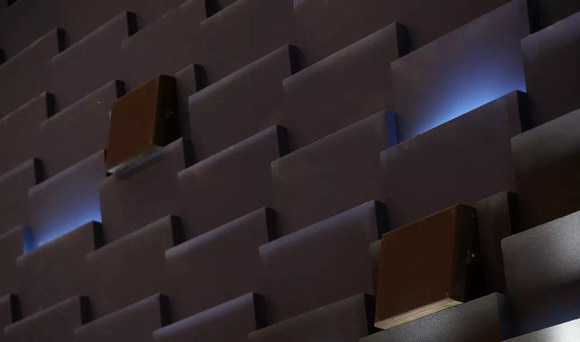

整套系統共采用70多只全頻效果聲揚聲器和上十只超低音揚聲器,隱藏安裝于墻壁中,為了這套系統效果發揮到極致,易科團隊特邀請E-Coustic系統的發明人Steve Barbar親臨指導,并對劇場內的E-Coustic系統進行設置和調試。

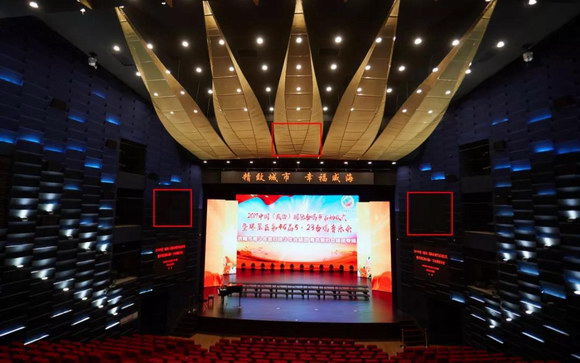

根據場地實際情況及需求,威海群眾藝術館海洋劇場還設計有左中右的擴聲方式,主擴揚聲器選用具有極高指向性的同軸全頻揚聲器EAW QX系列分別進行遠近場覆蓋,揚聲器隱藏安裝于舞臺左右兩側,中置揚聲器隱藏吊掛安裝于帆船裝飾上空,整套擴聲系統既可滿足音樂回放的立體聲效果,又能保證在語音擴聲時的語言清晰度。次低頻揚聲器采用EAW SB系列,配合左右主擴聲使用,可以更好地擴展低頻下限。
驅動揚聲器的功放品牌采用意大利品牌Powersoft Ottocanali系列數字功放系統,Powersoft功放可以靈活進行控制,得到很好的聲場覆蓋,能夠滿足高質量的現場擴聲。調音臺采用ALLEN&HEATH dLive S系列數字調音臺。燈光控制系統采用High End Systems HOG 4燈光控臺。
威海國際合唱團音樂節現場指揮吳可畏教授對整套套系統評價極高。海洋劇場系統安裝完成后,使用頻率相當高,從去年12月到現在舉辦了不同類型的演出接近60場,包括,民族管弦樂、合唱、綜藝類、政府大型活動以及專業晚會等,觀眾紛紛贊不絕口。

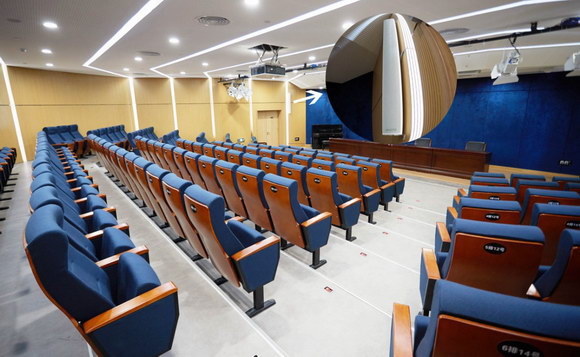

除此之外,威海群眾藝術館內學術報告廳主擴聲采用Apart COLUMN 系列音柱,它擁有先進的技術,能優化聲音覆蓋并提升語音清晰度?蓾M足政府會議報告需求。音樂鑒賞廳、圖書館大小報告廳、錄音棚均使用EAW、Powersoft、Symetrix、ALLEN&HEATH等音頻設備。
建成后的劇場能適應多種表演藝術形式演出的需要,可供中外歌劇、歌舞、交響樂民族音、芭蕾、話劇、戲劇,接待演出團體。是開展音樂、綜藝、會議及文化藝術活動和對外交往的重要場所,也是展示城市精神面貌,文化品位的重要窗口。
|
