時間：2019 年 4 月 25 日
地點：北 京
使用工具：Smaart V8 YAMAHA UR22mk II 聲卡 RAVE 8 英寸監聽揚聲器 無線手雷：發射器 Mipro TA-80，接收機 Mipro ACT-818 技術操作：
陳萬勇 韓志勇 孫 衛
目的：在演出擴聲現場，越來越多的音響師和系統工程師為了更快速、更方便的 測量擴聲系統，無線手雷無疑是給大家帶來極大的便利，為了更客觀分析在擴聲 系統測量中，對于測量工具的理性分析和應用，提供可行性參考。
一、無線手雷頻率響應和相位響應以及系統延時
注：本次評測沒有采用 AP 測試儀，主要考慮在實際演出現場大多數音響師
很少把 AP 測試儀搬到演出現場，我們盡可能從實際應用工具考慮。

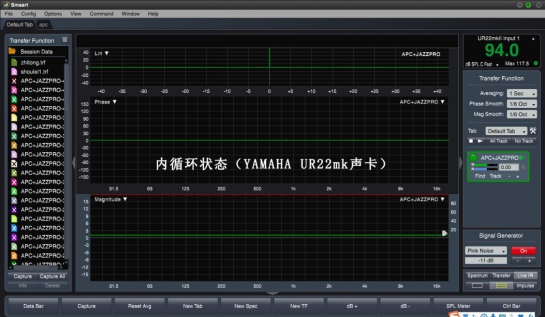

借助 Smaart V8 軟件+YAMAHA UR22mk II 聲卡，信號內循環狀態下界面，聲
壓級為 94dB，內部延時：0ms
圖一
從圖一不難看出：脈沖窗口、相位窗口、頻響窗口基本 OK！，內部延時顯示為 0ms。
當音響師在選擇測量工具的時候，比較關心的幾個問題有：頻響特性、相頻 特性、系統延時、無線信號的發射與接收等。
這次測評的 Mipro 手雷發射器 TA-80 和無線接收機 ACT-818

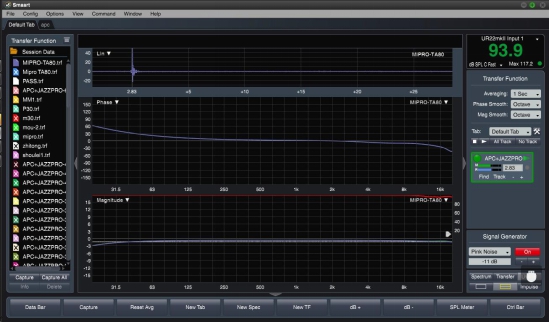

圖一 TA80+ACT818
在 Smaart 窗口顯示下，從圖一顯示參數讀出：信號經過無線發射、無線接 收返回到聲卡的系統延時為：2.83ms（之前測的另一套是 2.88ms），特意上 Mipro 官網 www.mipro.cn 查看了一下，官方數據顯示系統延時為 2.7ms，誤差 0.13ms， 官方測試肯定是在 AP 平臺上測試的結果，Smaart 畢竟不能當產品檢測工具（也 可能這屬于廠商限定的誤差范圍內吧）？

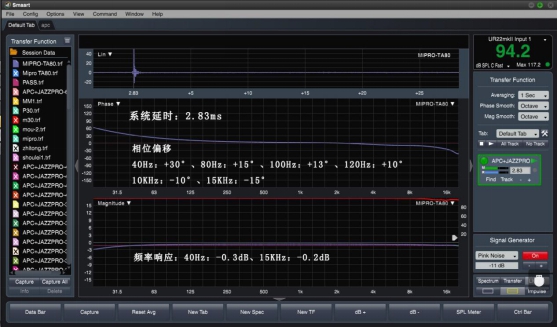

圖二 TA80+ACT818 與直通信號參考
從 Smaart 相位窗口看到：40Hz 相位+30°； 80Hz 相位+15°；100Hz 相位
+13°；120Hz 相位+10°；10KHz 相位-10°；15KHz 相位-15°；通常 SUB 常用 的幾個分頻點的相位偏移基本能夠接受，超高頻段的相位偏移受頻率波長極短的 因素，在使用無線手雷的時候大家注意分析，不過在有限的手段里面 10KHz 以上 的頻率未涉及分頻因素，個人觀點是可以忽略不計的。
再看頻率響應關系，40Hz -0.3dB；15KHz -0.2dB，從頻響曲線來看，Mipro無線手雷確實非常不錯！
另外，在不增加天線放大器的情況下，Mipro 無線手雷（TA80+ACT818）的 無線距離大于 50 米無斷頻現象。
以上測評是在一個非標準測試平臺完成的分析報告，僅供大家參考，希望 能給大家在實際應用中提供一定的幫助，同時也希望有更多的同行參與我們今 后的擴聲小知識探討。
二〇一九年四月二十五日 星期四
撰 文：陳萬勇
|
