在很多專業的操作人員和朋友的傳統理念里，演出當中使用無線話筒便可以省下為數不少的連接線材。然而，這實際上是一個美麗的誤會!

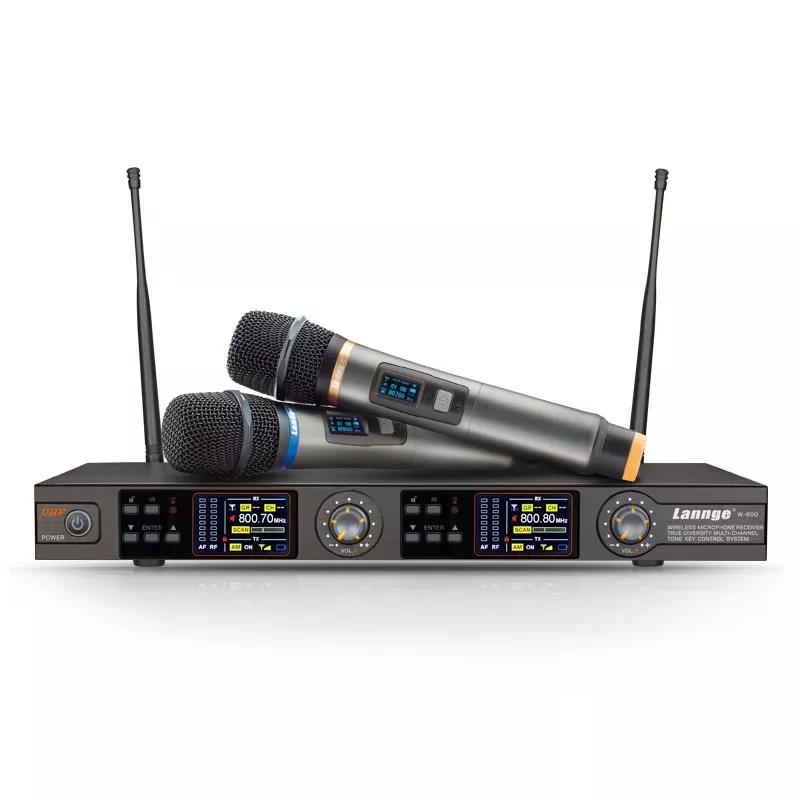

在現今演出市場上，比如電視臺或大型高端演出。這些活動里面用到的無線話筒，基本上都是使用了數字音頻傳輸方式的無線話筒。
而數字音頻傳輸和傳統的仿真信號傳輸最大的區別，是賦予了話筒更多的實時可調頻率和數碼控制功能。因此，數字音頻傳輸系統在線材的使用上其實要求更高。
下面我就一起來看看數字無線話筒系統里面所需要的各種線材：
天線饋線
天線饋線是接收天線到接收器之間的連線。天線饋線能有效地傳送天線接收的信號，畸變小、損耗小、抗干擾能力強，饋線與天線之間、與接收機信號輸入端之間應有良好的阻抗匹配。這些要求普通導線不具備。
注意這是一根同軸線，普通同軸線對接收信號的高頻衰減嚴重，由于屏蔽插抗干擾能力差，容易受到各種外來高頻信號的干擾，高頻的響應也行，這里特性阻抗是非常重要的，如果阻抗不匹配引起的回波反射是高頻衰減的最重要的原因之一。
常用的天線饋線特性阻抗通常為50歐姆的同軸電纜饋線，因金屬屏蔽層，結構很緊實，抗干擾能力好，傳輸損耗小，為了不引起回波反射，注意BNC頭也要50歐姆的。選擇一條好的天線饋線對整個數字無線話筒系統來說至關重要，一個完美的聲音如果因為射頻信號的傳輸出了問題,那絕對是得不償失的。
雙絞線
雙絞線（twisted pair，TP）是一種綜合布線工程中最常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起外加屏蔽層，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，能有效降低信號自身產生的干擾。雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成，“雙絞線”的名字也是由此而來。
實際使用時，雙絞線是由多對雙絞線一起加上屏蔽層包在一個絕緣電纜套管里的。如果把四根線絞在一起放在一個護套管中便成了一種特別的雙絞線電纜稱“星絞線”，但日常生活中一般把“雙絞線電纜”直接稱為“雙絞線”。
與其他傳輸介質相比，雙絞線在傳輸距離，信道寬度和數據傳輸速度等方面均受到一定限制，但價格較為低廉。如果將雙絞線做的更精密——恒定阻抗，就是數字音頻線，AES/EBU信號大量使用這種精密的數字雙絞線，雙絞線是數字無線話筒系統里面不可或缺的一部分。
整個系統的設定、檢測、和控制，幾乎都是通過雙絞線來實現。如果雙絞線出了問題，那就等于宣布系統已經失控。
除了無線系統以外，有線系統里面，還有話筒線. 話筒線（麥克風線）主要用于麥克風和音響設備的連接，采用單芯、雙芯或4芯星絞結構外包屏蔽的做法。其主要分成平衡式與非平衡式兩大類。前者用于遠距離傳輸，后者用于短距離傳輸的。
話筒線通常可以傳送達到數百米之遠，話筒輸入是1~10毫伏的電信號，而話筒阻抗約600 歐，話筒是能量提供者，因為其工作電壓極微弱，所以線材需要使用一定的手法來處理被干擾的問題，所以它的屏蔽層是非常密實的。
從事過音頻工作的朋友都知道，好的話筒線和差的話筒線，往往不僅僅是好聲音與壞聲音的差別，它是直接影響到系統是否帶入不可處理的噪聲問題。

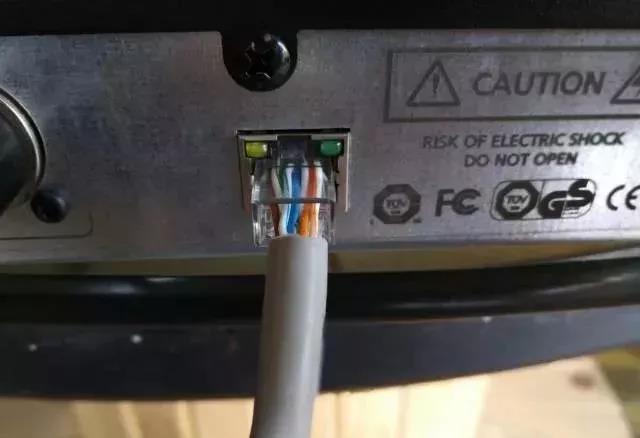

Dante網線
Dante網線基于以太網的數字音頻傳輸技術已是專業音頻行業的一個技術焦點，并以其不依賴于控制系統而獨立存在的特性，廣泛的應用到很多項目中。而數字無線話筒系統之所以被稱之為數字,很大程度上取決于他的信號傳輸也同樣采用了以太網的數字音頻傳輸技術。
一方面，它解決了多線路的布線困難問題，同時也解決了遠距離傳輸、數據備份、自動冗余清楚等一系列在模擬傳輸時代無法面對的問題。然而隨著集成度的不斷提高,眾多的調音師也開始對線材的穩定性提出了更為嚴格的要求。特別是較長距離傳輸的可能性、誤碼率等等。所以網線的好壞對系統已經“性命攸關”!
電源線
電源線是最容易受到忽視的一個環節，如果我們將他視之為普通的電源連接線，那就大錯特錯了。它不僅僅維系著系統的動力供應，更重要的是，他將直接影響到系統的效率和狀態。
試想一下，如果一臺優質的跑車配著一個油量不足的郵箱，那會是怎樣一個場景？我們會考慮老化和柔然等等一系列問題，綜上所述，系統中的線纜是系統正常工作的“血管”，如果“血管”不好或生病了，對系統是致命性的，我們應該非常重視這一環節。
|
