位于首爾文化和學術區泓大區安靜的Wausen-ro住宅小區內，幾乎沒有任何跡象可以看出此處藏匿著一處多用途的演出場地。Under the Clouds劇場由一位數學講師籌劃及資助，在音響和燈光系統方面，它擁有一些令人印象深刻的獨特之處。這家新建的劇場位于地下的三層空間，不僅從外界無法發現，同時其音響也不會泄漏到場地外面來。

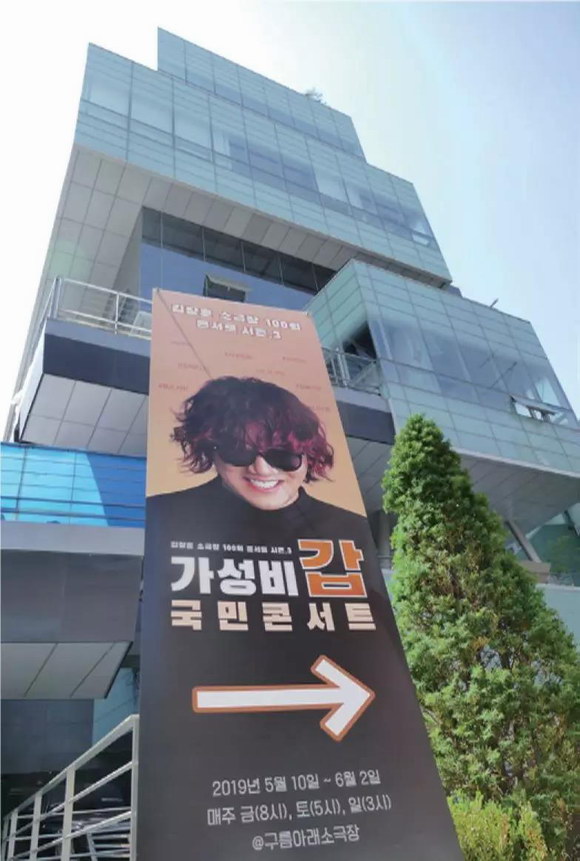

Under the Clouds劇場位于該建筑地下三層
“業主對于自己想要的東西有著一個清晰的愿景，但他不太清楚需要做些什么工作，盡管我們加入這個項目時，施工已經基本完成，室內設計也在有條不紊的進行中，”Soundus公司技術總監BJ Ju介紹說。這一愿景包括高性能的音響、燈光和視頻系統，能夠滿足劇場為200位坐席觀眾舉辦任何類型演出的需求。
由于劇場緊湊的尺寸，因此它也帶來了一些有趣的挑戰。幸運的是，業主為Soundus團隊授予了藝術化改造的許可，允許他們設計、提供和安裝一套滿足其多功能需求的音響系統。“場地可以出租用于多種用途，從只需要演講擴聲的公司活動到大聲壓級的搖滾音樂會演出等等，”Ju繼續說道，“此外，客戶還能夠在這里舉辦電影之夜活動，因為劇場的舞臺后方安裝了一塊21:9 LED 4K銀幕。”
Under the Clouds劇場經理Jae Hyun Park與Ju是多年的相識，因此委托Ju來設計、提供和安裝所需的音響系統，以滿足劇場的多樣化應用要求。“我建議采用一套Coda AiRay揚聲器系統，因為它可以應用于任意類型的擴聲用途，” Ju解釋說，“從清晰可懂的演講到大聲壓級的音樂會，這套大功率輸出的線陣列系統能夠完整的重放整個聲音頻段。”在經過EASE 軟件分析之后，設計團隊發現在舞臺兩側各配置五只三分頻揚聲器便可以提供最佳的聲音覆蓋。
劇院工程師Jae Hyun Park和Soundus技術總監BJ Ju
當涉及低頻部分的擴聲時，Soundus團隊向Coda公司尋求專家建議。該德國制造商的應用經理Edgar Krueger為劇場設計超低音陣列提供了詳盡的技術支持：將一套由Coda SC超低音揚聲器組成的左右系統直接吊掛在AiRay陣列的后方。單一的SC2-F揚聲器被夾在兩只SCV-F單18英寸低頻擴展揚聲器之間以創建一個心形指向性的配置。SC2-F揚聲器是一款由傳感器控制的低頻擴展系統，其緊湊、倒相式設計的箱體配置了雙15英寸低音單元，頻響范圍為35–200Hz（±6dB）。低音單元內置了一個速率傳感器，可以實時測量振膜的運動。通過與輸入信號的比較，傳感器可以調整功放電壓和電流，校正任何的單元偏差，以確保良好的低頻擴展和響應控制。
共計四臺Linus14D四通道DSP功放為AiRay揚聲器和SC超低音揚聲器提供驅動，通過Cat-5網線連接，可以使用LiNet網絡向任意一臺功放傳輸八通道音頻信號。在PC電腦或平板電腦上，用戶能夠采用一款Linus用戶界面對系統進行控制管理。此外，系統中還增加了一臺PSQ S10電源調節器和一臺PSQ 108交流電源時序器。包括上層區域在內的后場通訊使用了一套ClearCom MS-704 Encore內通系統，可以同多達8只腰包相連。
Under the Clouds劇場很少有兩個晚上的演出是一樣的，而且就像觀眾每晚都在變化那樣，表演者以及他們的個性化需求也在發生改變。HK Audio Linear 5楔形揚聲器和Coda Cue Two 15英寸同軸揚聲器為現場提供了出色且精準的返送信號，同時劇場也使用了四個通道的Sennheiser G4入耳耳返。與此同時，Under the Clouds劇場還配備了一套四通道的Shure ULXD4無線話筒系統，包括兩臺ULXD4D雙通道接收機、4只Beta 58手持話筒發射機以及一套UA844+SWB天線分配系統。其他話筒選擇還包括DPA d:vote和d:screet微型話筒頭、AKG C451 B小振膜電容話筒以及D112底鼓話筒等。整套鼓組話筒大部分來自Earthworks品牌，包括用于嗵鼓的DM20電容話筒和用于Overheads的SR25心形話筒，此外還有用于軍鼓拾音的一只Shure SM57話筒和用于底鼓拾音的一只Telefunken M82話筒。

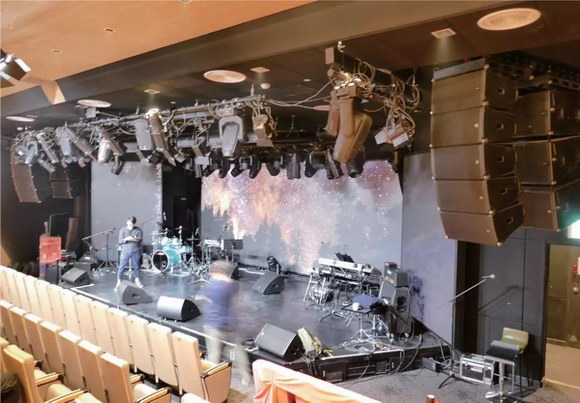

則面遠看主舞臺

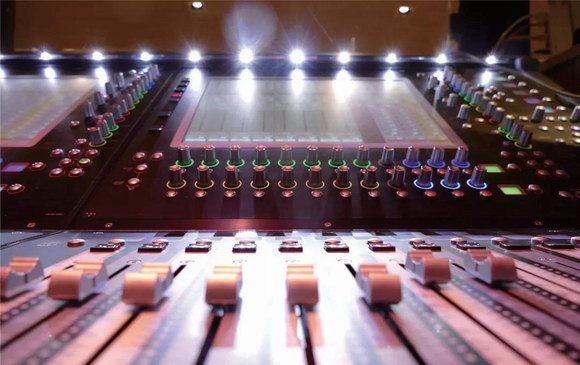

音頻信號連接主要采用了Klotz AIS MY200話筒線，以及Radial和Telefunken品牌的DI盒。通過一臺基于MADI BNC連接的DiGiCo 48入/16出 D2-Rack接口箱，舞臺上的話筒輸入能夠連接至位于劇場后方一間開放控制室內的DiGiCo SD12調音臺上。除了采用Super FPGA技術以及Core 2軟件外，SD12調音臺提供了兩塊15英寸觸摸控制屏和DVI顯示輸出接口，可顯示整張調音臺的概覽。72通道的SD12調音臺還內置有錄音接口，便于音響工程師進行虛擬聲音檢查。
“盡管SD12調音臺對于這種尺寸的劇場而言有些規格過高，但是業主想要最好的設備，” Park先生解釋道，“它符合我們所有的標準，因為它是一款很棒的調音臺，適合所有類型的現場表演，尤其是當你把它與Waves平臺結合起來使用時，能夠將錄音的品質提升到更高的水平。所有來到劇場的工程師們都非常喜歡操作這張臺子，他們要么是以前有過使用它的經驗，要么是在離開時期待再次使用。總的來說，這款臺子的操作確實非常簡單。”
臺子后方的其中一個DiGiCo Multichannel Interface卡槽插入了一張Waves MultiRack SoundGrid卡。在如此有限的空間里，通過這套方案能夠運行多款Waves插件，從而避免對于機架式混響器、均衡器、壓縮器、限制器以及延時器的使用。一間錄音室位于兩層以上的區域，它配備了一套Avid數字音頻工作站及ProTools HD軟件，通過Cat-6 MADI連接至主擴調音臺，從而可實現來自SD12調音臺信號的現場同期錄音。
劇場對于燈光的要求也沒有任何限制。所有的燈桿，尤其是直接位于舞臺上方的燈桿均安裝有LED搖頭燈及其他燈具。為此，Art Tech公司提供了大量的Robe搖頭燈，包括10只LED MegaPointes燈具、10只落地式Spiider燈具以及12只Viva CMY LED圖案燈、染色燈和光束燈等。除此之外，燈桿上還添加了一系列ETC Source Four Zoom 4 750W燈具。位于劇場后方控制室的一張grandMA2調光臺主要用于實現大部分的系統控制，同時工程師還能夠使用安裝于PC電腦上的ProPresenter 6軟件來編輯制作LED燈光式樣。
Under the Clouds劇場安裝的技術解決方案足夠為三倍于其容量的觀眾提供舒適的娛樂享受，這座永遠不見天日的小劇場將在未來數年里繼續讓觀眾流連忘返。
|
