西澳大利亞珀斯奧普?qǐng)D斯體育場已經安裝了接近500只NEXO線陣列與點聲源音箱，采用最先進的視聽系統，由澳大利亞第一視聽系統集成商Rutledge視聽公司負責安裝。3年的設計過程包括對音響系統的廣泛評估，Group Technologies（NEXO經銷商）最終通過NEXO音箱解決方案贏得了合同。

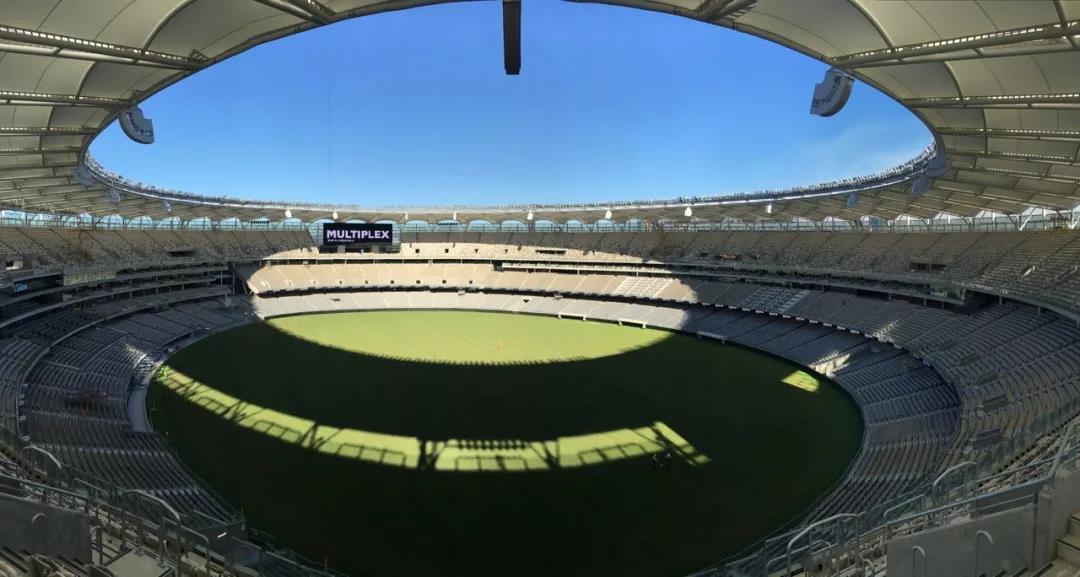

珀斯奧普?qǐng)D斯體育場是澳大利亞第三大體育場；是兩支澳大利亞聯盟球隊（AFL）的主場，該場館舉辦許多項不同的國際活動，并且舉辦備受矚目的現場音樂會。體育場內有超過1000個固定音箱，有數字化管理系統控制，被稱為具有全國最大的音響系統。
Rutledge視聽公司面臨著設計公共廣播系統的挑戰，整個體育場座位區語言清晰度要達到0.6 STi，被稱為Main Bowl PA。此外，還規定為6萬名聽眾帶來102dB（±3dB）的聲壓級。
基于三個主要標準-性能，價格，演出表現，Rutledge視聽公司評估了五套揚聲器系統。Rutledge視聽公司的項目經理以利亞斯梯爾先生說道：“在做決定時，網絡能力、服務支持和吊裝硬件功能也是重要的因素，從一開始，NEXO音響多方面明顯領先于其它品牌，在整個項目過程中，制造商證明了自己的能力，只要我們需要什么，他們就能提供。我們?cè)啻闻c他們的經銷商Group Technologies合作，并且知道可以完全信賴他們的技術支持�！�

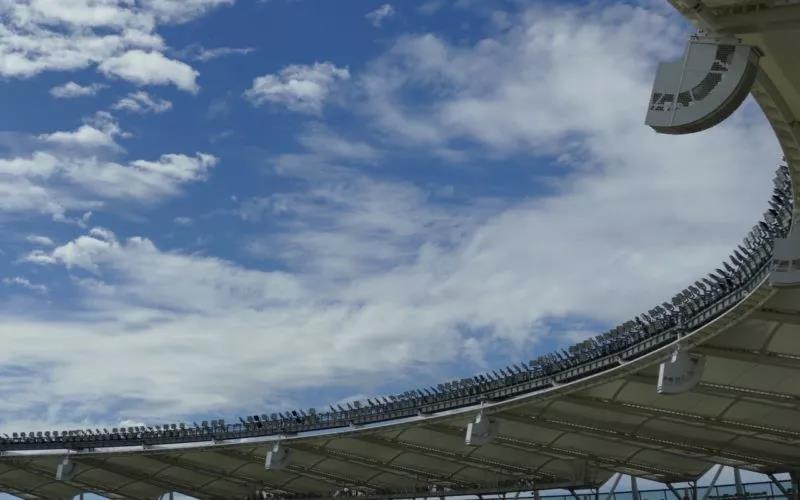

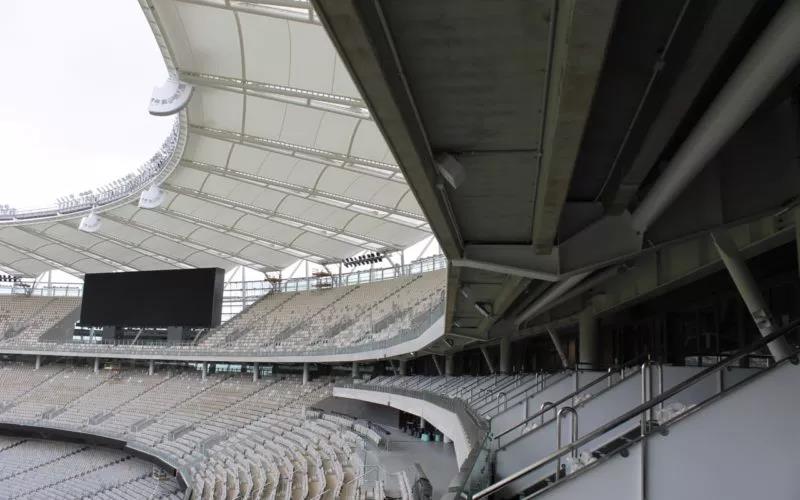

利亞斯梯爾先生說道：“我們喜歡線陣列解決方案，但我們知道我們必須在現有的設計約束下工作。除了重量限制，由于是織物屋頂，音箱吊掛的位置有限。最終，我們將線陣列吊掛在頂棚結構的最頂端�！�
該項目需要與結構工程師進行廣泛的事前咨詢，以滿足安全要求�！皬慕Y(jié)構上講，任何安裝材料都必須能夠終生負載主線陣列音箱，你還需要考慮百年一遇的極端風暴，如大型臺風。面臨印度洋和沙漠這樣惡劣的環境，非常具有挑戰性。”

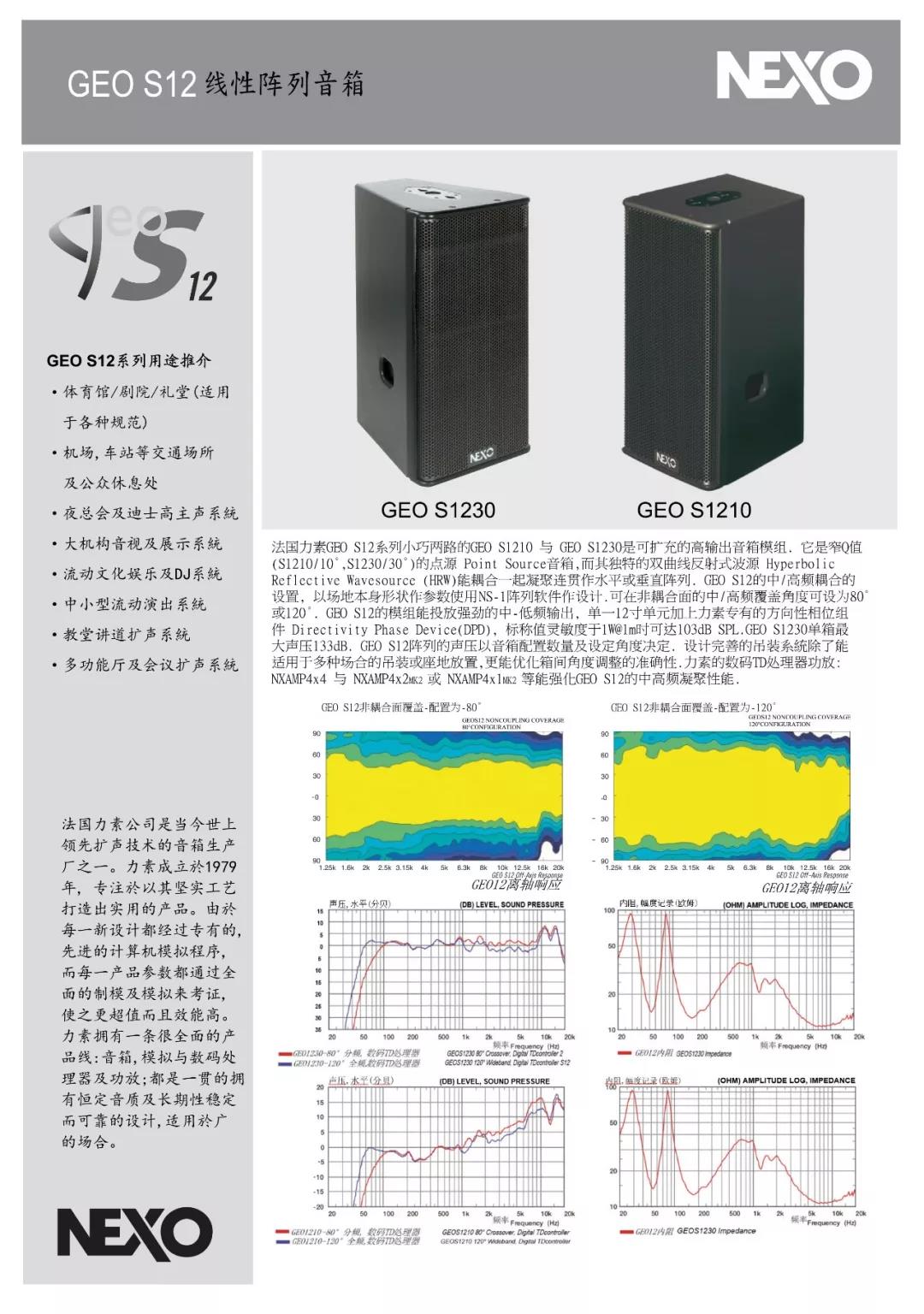

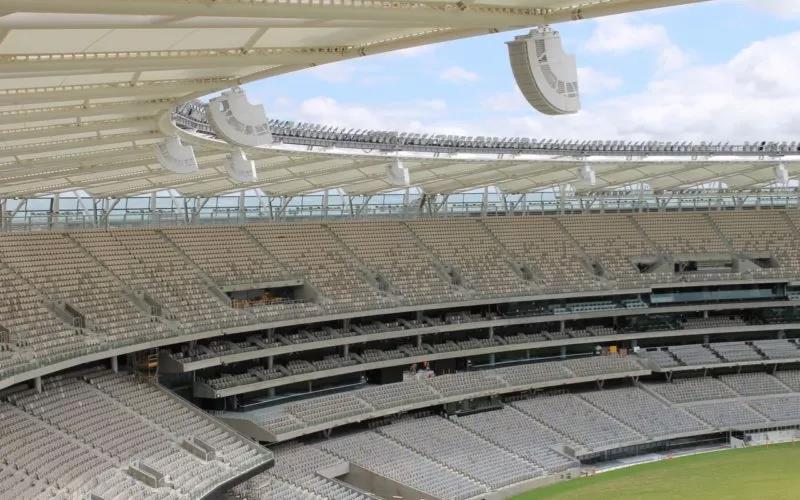

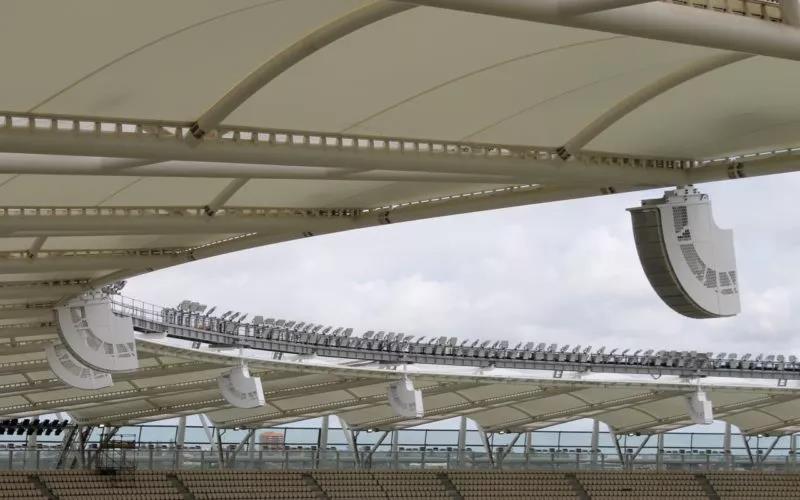

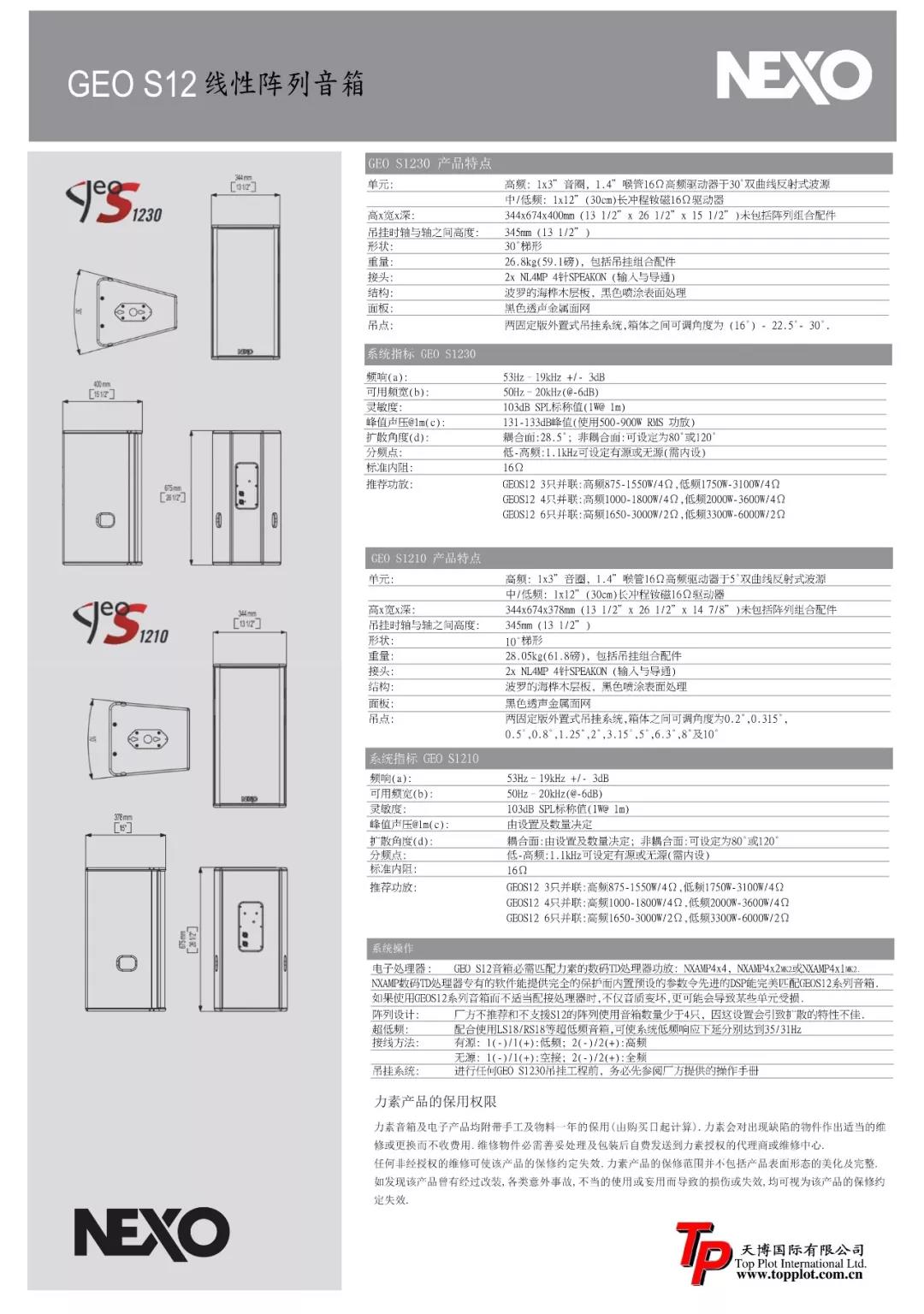

安裝18組線陣列音箱，每組包含12只GEO S12與3只LS18 18寸低頻音箱，為體育場提供大部分直達聲。采用NEXO仿真模擬軟件NS-1計算來決定GEO S1210和GEO S1230音箱的數量，保證長距離投射能力，以覆蓋到L1層看臺的座位區。通過垂直和水平控制，進一步加強GEO S12雙曲線反射波源，指向性相位裝置拓展到低于正常低頻-高頻耦合極限。每串線陣列音箱中附加的3個LS18超低頻音箱，將低頻響應延伸至32Hz(-6dB)。
斯梯爾先生首先向一家專門進行金屬加工的車間，釆購定制18只IP65陣列防風外殼，然后雇傭?qū)I(yè)分包商實施工程。然后，由于吊裝18串線陣列音箱被評選為高風險工作，需要克服職業健康與安全的棘手障礙。

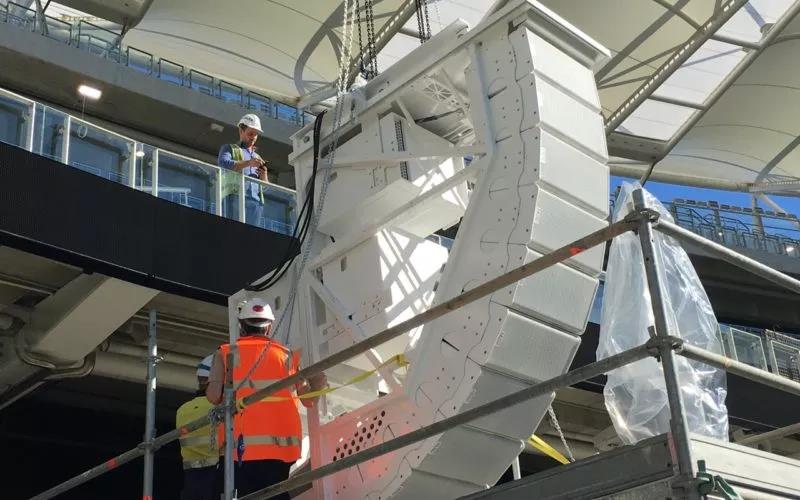

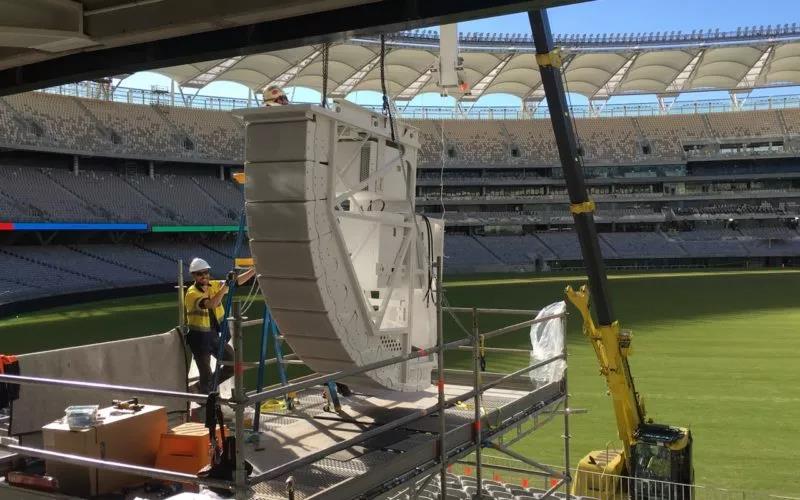

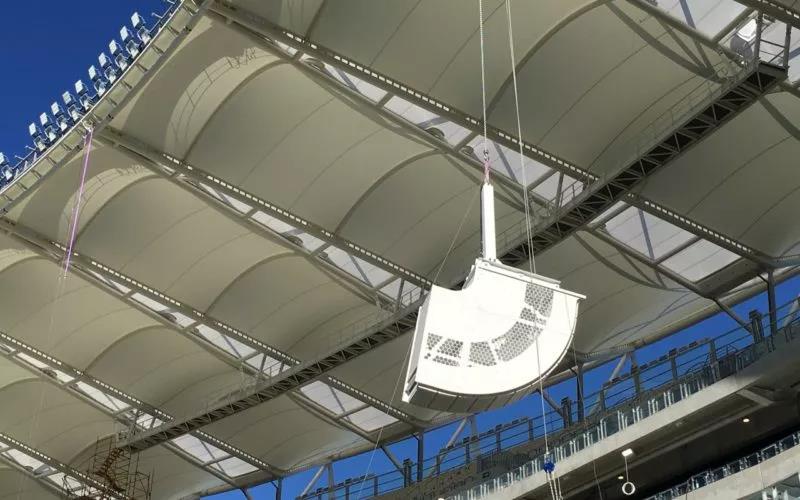

在座位上方搭建臨時腳手架，構建起每串線陣音箱結構。專門的超級起重機被放置在場地上，將15個線陣列音箱吊掛到18個等距吊掛點上。每次，合資格的分包商在頂棚創建臨時機械將臨時腳手架上的線陣音箱結構懸掛起來。再將GEO S12和LS18音箱角度調整, 接線和校準, 裝上側面板并用定制小車將其吊掛到最終位置。
“第一組線陣列音箱需要一些完善，但我們很快就掌握好節奏，每天安裝一組線陣列音箱。我們還將一輛定制移動小車永久放置在頂棚架上。它可以將線陣列從馬道降到L1層看臺，以便定期維修、清潔和維護�！�

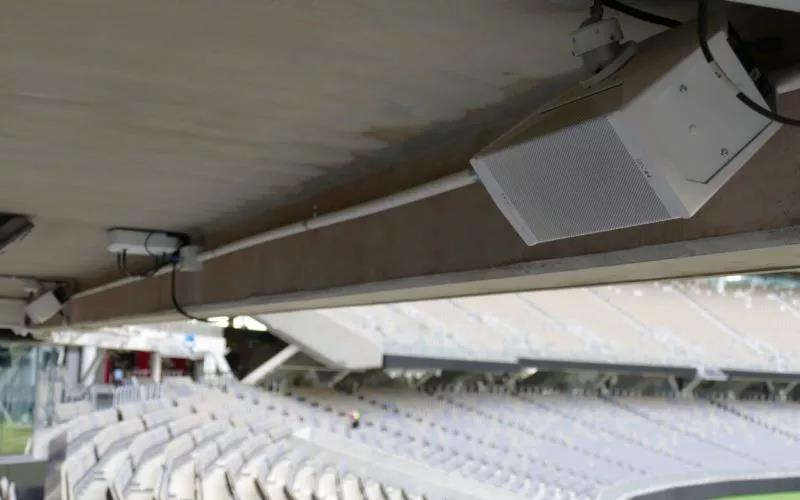

為了使L1,L3和L4層看臺的挑臺下方座位的語言清晰度達到0.6 STi，還安裝了200只NEXO ID24音箱。每個延時的ID24音箱內含雙4寸偶極排列驅動器，在GEO S12的范圍以外提供聲音覆蓋。斯梯爾先生解析道：“這些看似強大的音箱允許我們?cè)诜Q(chēng)之為陰影區內實現100dB的聲壓覆蓋，它們緊湊的尺寸使我們用得更是得心應手�！�

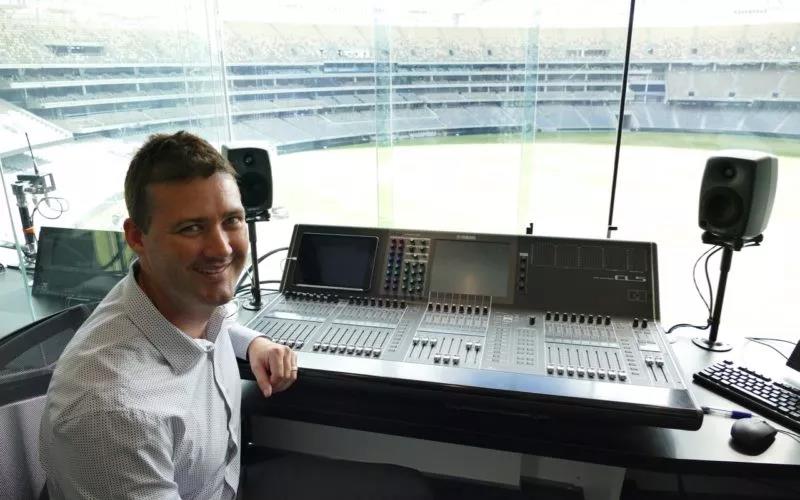

每串GEO S12和LS18線陣的電纜管道連接到L5層的數個控制室內的NEXO NXAMP4x1和NXAMP4x4的功放機拒，它們之間的距離在85米內。NX功放配備預設處理功能，接收來自下層廣播間一臺擁有4張MY8-ADDA96卡Yamaha CL5調音臺的信號。
集成的PA系統通過數字Dante信號網絡傳輸，向Q-LAN網絡的所有區域廣播。“在監控和區域控制方面，Q-Sys平臺必須與NEXO音響系統完全對接，最終需要兩個不同協議之間進行自定義接口。例如，兩個制造商必須一起創建定制軟件腳本和命令來確保兼容，以便操作員可以監控或靜音�！币苿�(dòng)配置和監控功能已經安裝到Y(jié)amaha’s Stage Mix軟件上，通過IOS觸摸操作。
除了語音廣播和背景音樂外，Bowl PA也作為一個輔助系統補充特殊活動所需聲音。此外，Bowl PA可與各看臺層和座位區隔離，在低場率的活動中減少反射聲。通過對較低層看臺降低音量或靜音，允許從場內系統均勻過渡到Bowl PA上部區域。
以利亞斯梯爾先生總結道：“奧普?qǐng)D斯體育場把我們帶到了一個新的水平。僅線陣結構本身就是一項艱巨的工程，還要加上布線基礎設備，后臺的高級場館和廣播設施。一路上有很多挑戰，但最終我們成功了。從第一天開始，我們組建的團隊非常專注和專業。共同努力的結果，是一處可以根據活動規模提供高度靈活性的一個多功能的場地�！�
“不過時的理念在塑造體育場最終設計起到一個重要的作用，一些標準要求設計壽命延長至20年。我們必須研究市場上的情況，以確保幾年后該技術不需要更換，這就是光纖主干如此重要的原因。如今，大多數硬件，如CL5控制臺和Q-SYS核心處理器，都可以通過其軟件和固件進行更新，從而延長其使用年限�！�
|
