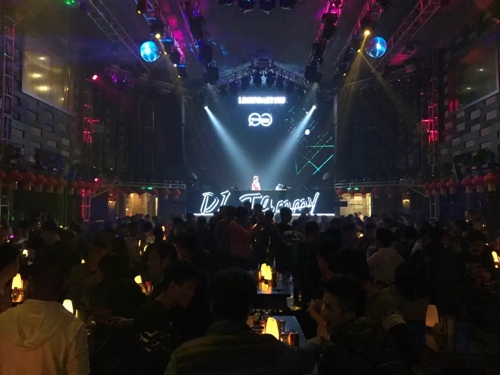

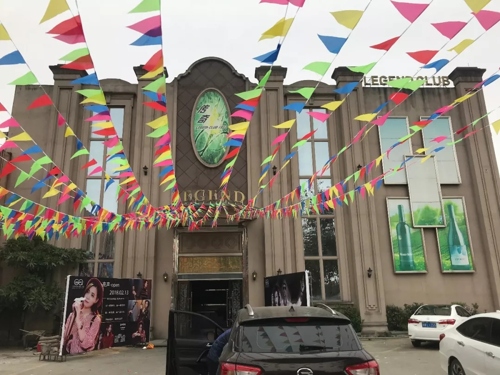

云浮《傳奇1933》俱樂部，全國首例搭建Dante數字音頻網絡的高端頂級俱樂部，由德國TWAUDiO揚聲器＆英國Midas調音臺聯袂打造。歡迎您到現場體驗極其震撼的音響效果，《傳奇1933》俱樂部更是重金特邀世界百大DJ國際超新星《ALEX LEE》、當紅網絡女歌手OPEN、眾多國際超模等，在TWAUDiO音響系統的結合下，帶來讓全場沸騰炸裂的視聽盛宴！
俱樂部作為演藝中心，氣氛至關重要，而音響設計是影響氣氛的重要因素，如何利用音響設計讓現場氣氛更震撼人心，這里面大有學問。
接下來就讓小編為您揭曉【云浮•傳奇1933俱樂部】的音響方案設計吧！
方案設計：

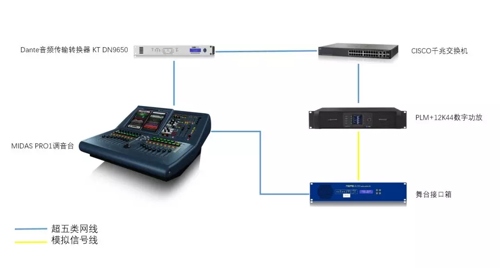

系統采用了Dante網絡音頻和數字/模擬音頻冗余備份的系統連接方式，主鏈路PRO1調音臺通過DN9650網橋?qū)ES50協議轉換成Dante后接入交換機，與PLM12K44功放進行數據交換；冗余備份鏈路通過AES50直接傳輸?shù)紻L152接口箱，再轉換成模擬輸出，接入PLM12K44功放模擬輸入。Dante與模擬之間相互獨立，互為備份。

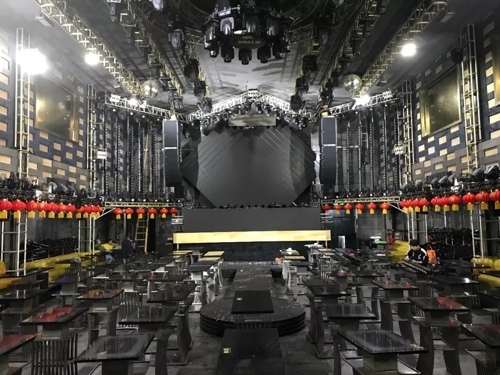

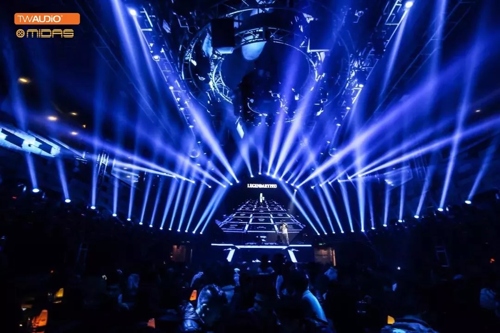

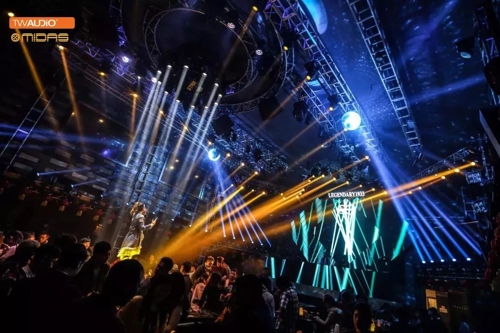

主擴區域

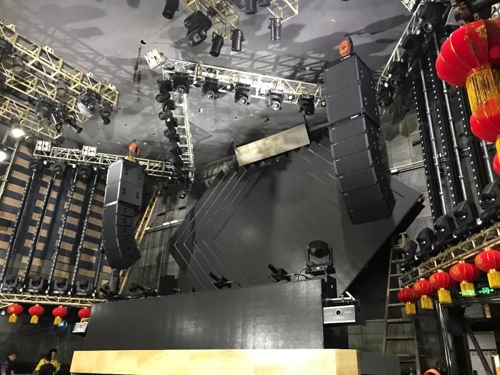

■ DJ舞臺左右兩邊共吊掛了12只Vera36線性陣列全頻揚聲器+4只S33線陣列超低頻揚聲器作為主擴LR
■ DJ舞臺前方左右兩邊以及場地后方共使用了6只BSX 雙21"超低頻揚聲器作為超低
■ VIP閣樓位置左右使用了2只B18 18" 超低頻揚聲器作為超低
補聲區域
■ 卡座補聲使用了10只M12揚聲器，以及使用了8只B18 18" 超低頻揚聲器
■ 大廳補聲則使用了4只B18 18" 超低頻揚聲器
■ DJ返聽使用了2只M15揚聲器
功放系統
■ 整個系統共使用了10臺PLM12K44 四通道數字功率放大器

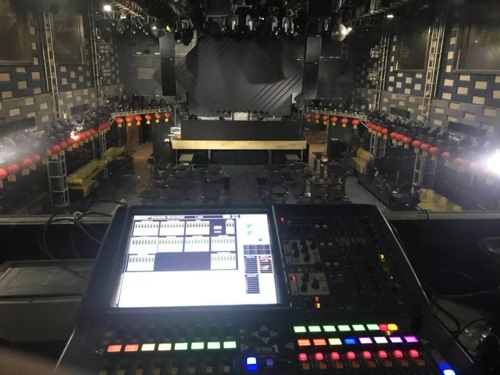

調音臺系統
■ 調音臺是連接各種聲源與電聲系統其它電聲設備的紐帶，因而必須具有優秀的電聲性能指標，高度的兼容性、可靠性、靈活性及強大的功能。綜合各方面的因素，對于本項目我們配置了一臺國際頂級品牌英國MIADS PRO1 48路數字調音臺，搭配一臺DL152接口箱。
演出陣容
▲世界百大DJ國際超新星《ALEX LEE》
▲當紅網絡女歌手OPEN
▲當歐洲女子電音+小提琴組合
▲眾多國際超模等
主要產品簡介：

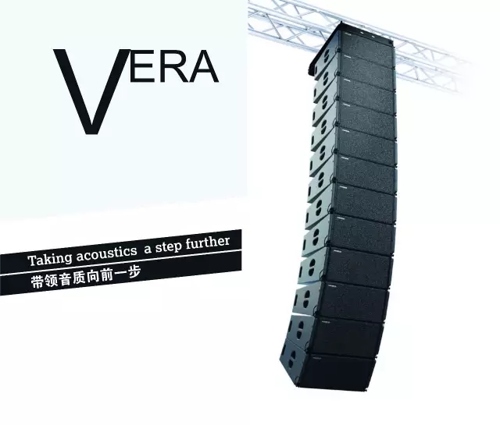

德國TWAUDiO Vera36垂直線陣列揚聲器系統：
德國TWAUDiO推出的VERA36是一個非常緊湊的垂直線型陣列系統，擁有明朗的語言清晰度，足夠的動態，優美的音質，而且他擁有比它大得多的同類型系統才能實現的強勁中低頻。即使站在離舞臺40米之遠的控制臺，您依然可以聽到高質量的聲音。VERA36 和VERA10一樣，可以做大型流動演出、會堂、體育館等固定安裝。
VERA S33 獨樹一幟的特點：一個18寸單元在前，一個15寸單元在后。雙通道控制提供心形低音輻射，中間部分阻尼高達15dB。此特性造就了更加立體、緊湊的低音重放。此箱能與VERA36線陣系統完美結合。得益于它緊湊的箱體和TW AUDiO獨有的把手，這個VERA S33 心形指向超低音箱操作起來非常簡便和隨機，就像我們期待的一樣，TWAUDiO總能不負眾望。
它憑借關鍵音質技術和組件，輕松捕捉清晰音質。無論您是陣列履帶式吊掛，還是垂直堆放于機柜、流動車或者地面，每一種安裝方式都安裝多達24個音箱，都符合德國BGV C1標準并且非常的簡單方便。

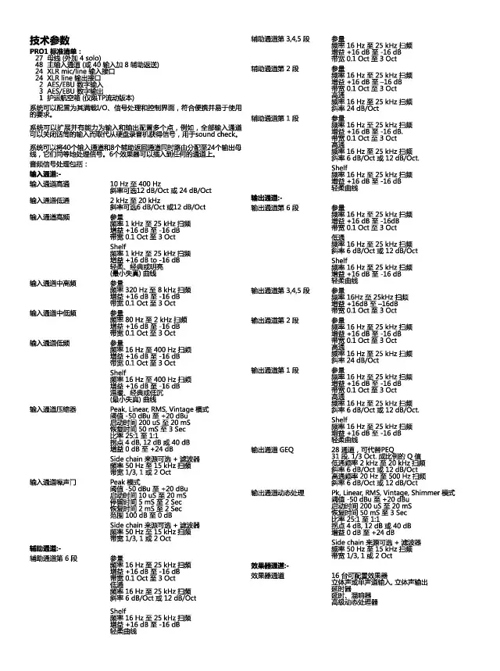

技術參數

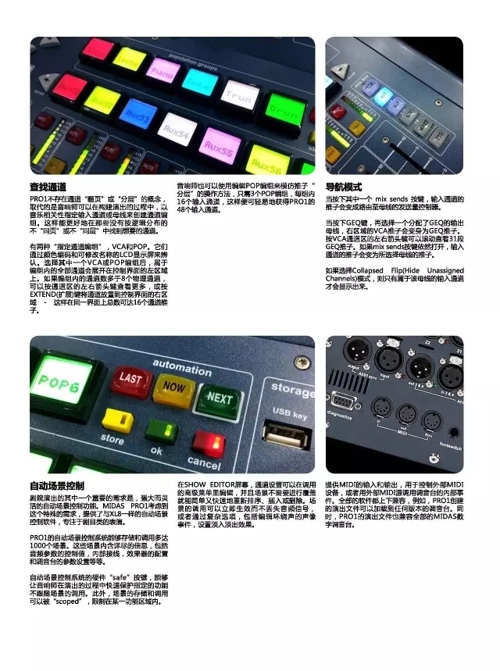

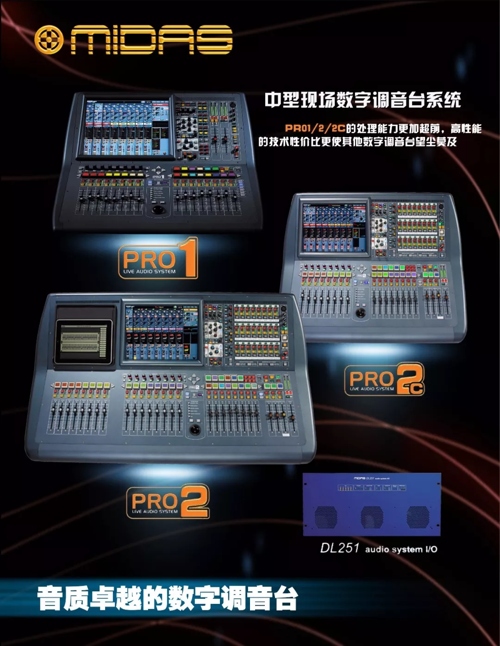

英國Midas PRO1數字調音臺系統：
|
