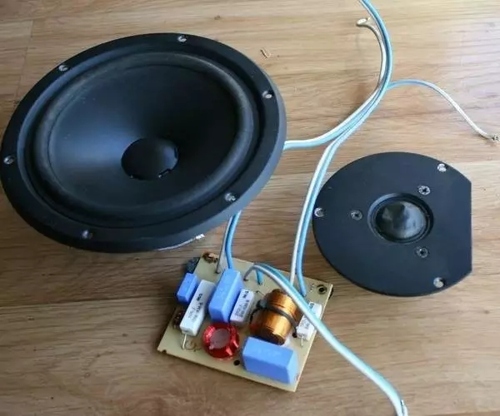

如果說喇叭單元是音箱的靈魂，那么分頻器就屬于音箱的血液，分頻器將整個音頻信號切分為中高低頻輸送到不同的喇叭單元當中，能夠讓喇叭單元只處理它最為擅長的頻段。而在音箱的設計當中，分頻器也是非常考驗音箱設計師功力的，很多的音箱制作大師之所以被人肯定，就是因為他們在分頻器理論以及設計上的成就，因為音箱在確定箱體之后，后期的調教都是有分頻器來解決的，所以分頻器的設計也是設計師自己的聲音哲學。今天我們就來了解一下音箱背后的英雄——分頻器。
分頻器按照分頻頻段分為：
二分頻：高頻，低頻
三分頻：高、中、低
四分頻：高、中、低、超低
分頻器按是否有源可分為“功率分頻器”和“電子分頻器”兩種，一般情況下，我們說的分頻器都是功率分頻器。

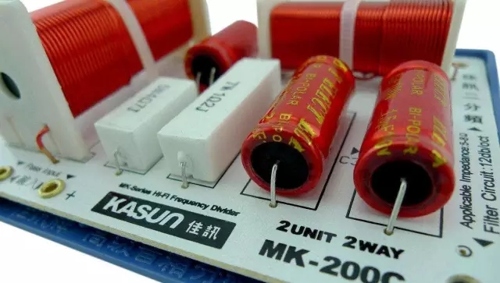

A功率分頻（無源分頻）
功率分頻的使用范圍是最為廣泛的，絕大部分音箱只要分頻器是內置的，那么基本上都是功率分頻器。
它的特點是無源電路位于功率放大器之后，設置在音箱中，通過LC濾波網絡，將功率放大器輸出的功率音頻信號分為低音、高音或是低音、中音、高音，分別送到各自的揚聲器中，連接比較簡單，使用比較方便，不過消耗功率，出現音頻谷點，產生交叉失真，它的參數和揚聲器阻抗有直接關系，而揚聲器的阻抗又是頻率的函數，和標稱值偏離比較大，所以誤差也比較大，不利調整。
B.電子分頻（有源分頻）：
電子分頻器也是發燒友們經常提到的“電分”。電分每路都要使用獨立的功率放大器，整體的成本比較高，電路的結構較為復雜，所以在使用一些比較復雜又高端的HIFI系統中，或者專業擴聲系統當中。
它的特點是有源電路處在功率放大器之前，將前置的音頻信號分頻之后再使用各自獨立的功率放大器，將每個音頻頻段信號放大，分別送入到相應的揚聲器單元，因為電流比較小所以可以使用較小功率的電子有源濾波器實現，調整比較容易，減少功率損耗，以及揚聲器單元之間的干擾，使得信號的損失比較小，音質較好。
電路復雜的電子分頻器
分頻器按照濾波器的種類可以分為一階分頻、二階分頻、三階分頻、四階分頻等等：
簡單來說，不同階數的分頻區別就是滾降斜率和相位不同。一般分頻的滾降斜率是6dB/Oct，信號經過1階分階器后相位反轉90°二階分頻的滾降斜率是12dB/Oct，信號經過1階分頻器后相位反轉180°，以此類推。需要注意的是，并不是四階分頻要比一階分頻要好，雖然四階分頻的設計要比一階分頻復雜，不過使用什么分頻還是要看配合的喇叭和箱體。同時也應該有相位的考慮，通常，低音單元使用一階分頻，而中音、高音單元會使用更為高階的分頻。
總結：
一個影音發燒友應該大致對分頻器有一定的了解，不過如果你想成為一個DIY玩家，自己來設計分頻器，那么久需要大量的知識沉淀。
|
