一、項目背景
該航空兵學院是一所軍事與政治、指揮與技術、空勤與地勤、軍官與士兵同校訓練的多學科、多層次的綜合型院校。學院主要任務是培養航空兵中級政治指揮人才，直升機飛行員和航空工程機務干部，以遵循教育要面向現代化、面向世界、面向未來的方針，把培養造就具有崇高理想、高尚的道德、寬廣的胸懷、豐富的知識、過硬的本領、嚴格的紀律、頑強的作風、強健的體魄，適應未來作戰需要的飛行軍官，作為培養目標。該院擁有一支熱愛教育事業，結構合理、素質優良、教學實踐經驗豐富、科研攻關能力強的師資隊伍，現有教師700余人，其中教授、副教授300余人，中國科學院院士1名，博士生導師近30人，碩士生導師80余人。有近百人被評為全軍優秀教師、國家有突出貢獻的中青年專家、享受政府特殊津貼。
學院組建后，在中央軍委和總部機關的關懷下，圍繞打牢基礎，勇于創新，辦出特色，爭創一流，努力實現學院建設跨越式發展的總體建設思路，學院各方面建設取得了快速發展，師資隊伍不斷壯大。學院的教學正朝著“教學網絡化、訓練模式化、指揮自動化”的現代教學方向發展。
二、需求分析
對應學院“教學網絡化、訓練模式化、指揮自動化”的現代化教學，方案整體設計需包含教學模式、指揮作戰模式、會議模式等多種模式以滿足多方需求。不同模式共用一整套管理系統，靈活便捷。整套方案包括導演大廳室、演習室、數據處理中心、會議控制室、教室等多個功能區域的建設。以實現網絡化的“紅藍”軍事演習為主要目的。為確保操作人員能把系統快速部署到位，并實現操作人員之間、操作人員與設備之間的信息交互，整套系統需實現不同功能區間跨網絡、跨區域的視頻、音頻（線路音頻、語音音頻）、控制的互聯互通，在此基礎上，完成音視頻系統中的具體工作，包括傳輸、控制及管理（設備實時狀態、使用數據統計）等，這要求這套系統不僅能兼容多種格式信號的輸入輸出及切換，還需保證信號遠距離無損傳輸，最終完美清晰的顯示再各區域終端上，以配備的交互式觸摸控制進行一鍵式操作，實現對系統內信號的可視化調度。
三、解決方案
1、設計原則
系統設計充分考慮到實用、簡單和穩定性。以包括收發終端、控制節點、拾音節點及1000M網絡的IMIS系統以核心路由堆疊方式實現信號互聯互通、自由調度功能，具體包括可視化、IP接入、音視頻共享、全局管理、狀態管理、云服務等在內的多項系統功能。簡單的系統結構設計，大大減少了處理設備的數量，易于管理。IP網絡（或光纖）布線，設備尺寸緊湊，易于安裝，最大的節省時間和空間。使用局域網絡傳輸音視頻數據，1對1編碼，系統傳輸更加穩定快速可靠。去中心化的全分布式設計，各個部分獨立，一旦出現問題通常是單點故障，不至影響全系統，系統的健壯性極高。整套系統根據客戶細節需求進行相應的個性化安排，以達到客戶對產品的各項嚴格要求。

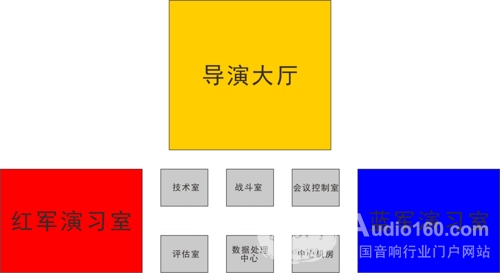

2、應用模型
3、使用設備
針對項目的應用需求，我們決定通過在每個房間配置一套完整的系統設備（每個房間均可獨立的形成一個完整的系統），包括與信號源連接的發送終端，與現實終端連接的接收終端，以及用于信號調度的網絡化音視頻傳輸系統主機，以核心路由堆疊式（利用網絡化音視頻傳輸系統主機專用堆疊端口通過萬兆Fiber傳輸介質的方式堆疊）實現信號的互聯互通，自由調度功能。

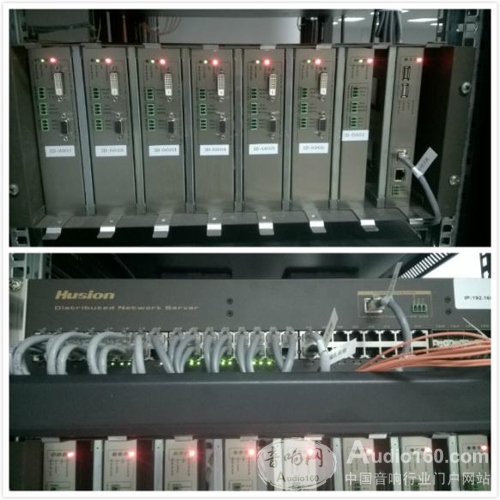

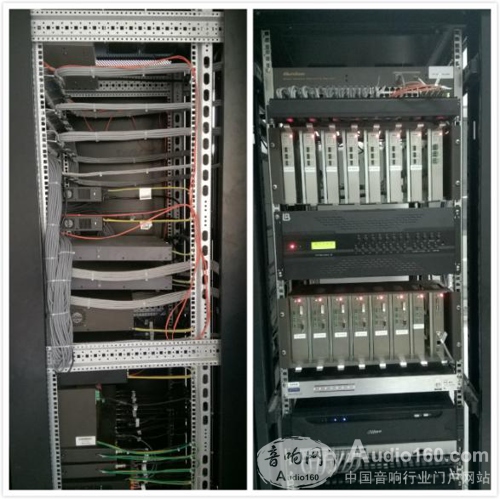

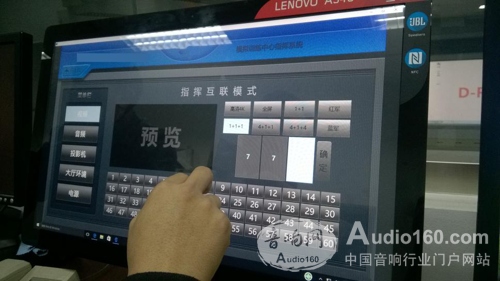

系統選用了一臺48路網絡化音視頻傳輸系統HDC IP 10G-48F（導演大廳）和兩臺24路網絡化音視頻傳輸系統HDC IP 10G-24F（演習室）通過4對千兆SFP光模塊實現三臺系統的堆疊，其高效的信號路由與分配，對于滿足高品質、低延時的小型或中等規模高清數/模信號分配，具有無可比擬的優勢。以此為中心，為其分別配備16、18臺多格式雙絞線發送終端HS-MULF-D-C/TX-ASI通過兩根熱備份的CAT6及以上電纜傳輸CV/YUV/VGA/DVI視頻、立體聲音頻、RS-232、IR等多種類型信號至200m遠的距離。再以分別配備的8、5臺多格式雙絞線接收終端HS-MULF-D-C/RX-ASI接收信號并將其傳輸到多個終端，包括投影儀幕布、桌面監視器、會議主機等，4K@30Hz以及4K@60Hz的信號處理能力，完美兼容，提供超高信號質量。此外，每個房間均配置一臺分布式智能控制系統CCU DNC 3000用以實現對房間內較多的RS-232/485（HDC 900s、攝像機、等離子電視）及IR（紅外）控制對象的管理。配套21.5寸有線交互式觸屏控制屏對系統內所有信號進行綜合可視化操控，使用簡單，方便快捷，極大提高的系統的使用效率。
四、方案功能
1、音視頻集中管理和分發。實現對全局的整體掌控調度，使得工作協調有序進行。
2、異地音視頻交互。實現操作人員之間，操作人員與設備之間的信息交互。
3、批量會議室集中管控，狀態回顯。
4、自帶大屏拼接功能，節省硬件成本。
5、多屏組合顯示圖像，支持單屏拼接，相同／不同分辨率／刷新率設備間任意調度切換無黑屏、無閃退，提高使用體驗。
6、IPC監控信號直接上屏。大屏顯示，清晰明了，有助于決策人員的整體把控。
7、全信號格式支持，無須額外增加信號轉換設備、削減成本、增強系統穩定性.
8、在4K信號的高質量信號下，仍然可以保持33ms左右的延時，確保信息傳遞的質量，保證了指揮中心業務穩定性和有效性。
9、音視頻錄制。

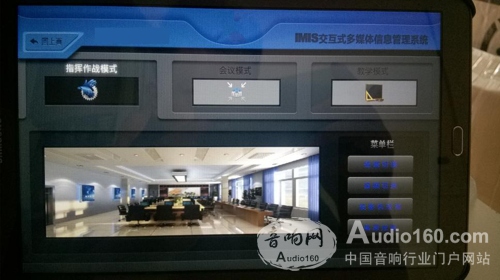

10、可視化調度。直觀便捷，簡單易上手，大大方便了操作人員快速管控。
11、支持軟件界面自定義、拖拽上屏、快捷鍵一件切換場景等多種操作場景。
五、方案優勢
1、面向未來的解決方案
分布式的系統架構和對于4K@60Hz的信號支持決定了最終用戶可以隨著需求的發展任意方便擴容，而不需要拋棄現有系統。系統功能可以有延續性地滿足當前和未來的應用需求。
2、最為完整的解決方案
客戶用統一套解決方案即可達成多媒體信號統一調度管理、環境統一控制、IMIS調度和管理等功能，無須拼湊多個不同的方案，系統更加完整、相互之間兼容性更好，整體架構更加穩定。
3、高效便捷的解決方案
分布式的系統架構帶來簡單便捷的施工安裝。整個系統只需要鋪設湖森系統的響應節點，六類網線或者光纖以及強電電纜即可，施工更佳有效率，后期維護也更佳方便，做到最大程度保證最終用戶的需求被完美滿足。
|
