MARANI 作為一家意大利品牌的原創數字音箱處理器設計公司，經過10多年的成長，擁有自主的設計，研發，生產團隊，成為全球?yàn)閿?shù)不多的具備DSP 源代碼專利的主流供應商，在多年的全球客戶服務中經常會被客戶問道：
同樣是2進4出，2進6出，4進8出的處理器，大家都有均衡，壓限，延時，增益等功能， 跟國內眾多處理器和進口品牌相比較，客戶要如何選擇最高性價比的產品，這里筆者不一一解釋每款處理器的功能，因?yàn)閺幕竟δ芏裕鱾�(gè)廠家的產品基本大同小異，也都會將產品的功能不同區分為低、中、高不同檔次的產品，然而真正衡量一款處理器水平的高與低，功能并不是最重要且唯一的參考指標，很多技術層面的硬指標，往往會被非技術型的用戶忽略，我們這次特別羅列出來幾項關鍵的技術層面評判標準，供大家選購產品的時候作進一步參考。
在此篇測評中，筆者將會通過業界標準級的Audio Precision AP515測試儀的結果來將MARANI LPP系列處理器(以LPP260A為例)跟XTA DP448跟DOLBY LAKE LP4D8來進行，以讓讀者更加了解各種MARANI LPP系列處理器的不同性能。
在測試之前，我們首先需要知道一臺數字處理器的性能評估主要是基于以下幾個指標：
最大電平值(Maximum Level)、頻率響應(Frequency Response)、動態范圍(Dynamic Range)和信噪比(Signal to Noise Ratio)、總諧波失真+噪聲(THD+N)、共模抑制比(CMRR)及串?dāng)_(Crosstalk)。
一、最大電平值(Maximum Level)
這里指數字處理器的最大輸入電平值和最大不失真輸出電平值，一般取決于運放周邊器件、運放供電電壓大小等，要增加最大電平值，就需要提升上述元器件的性能，同時也對周邊電路的要求大大增加，這就意味著最大電平值的提升會導致成本的急劇增加。
MARANI LPP260A數字處理器最大輸入電平值跟最大不失真輸出電平值都為+20dBu。對于普通的數字處理器來說，一般情況下，當輸出電平值超過+20dBu時，就會出現削波失真問題。但是，由于MARANI LPP260A數字處理器的DSP內置了動態余量處理，允許機器的輸出電平值在+20dBu的時候，保持輸出不失真的情況下，還能夠繼續增加+12dB的輸入增益。
圖1. MARANI LPP260A最大電平值（上圖）

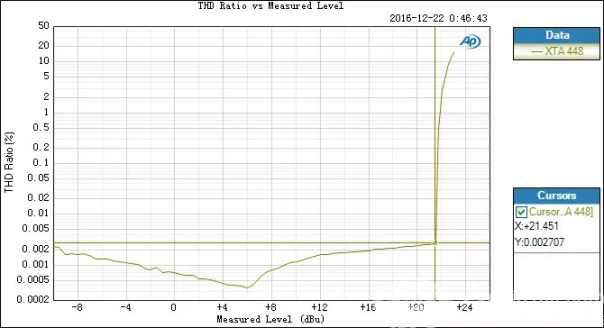

圖2. XTA DP448最大電平值 （上圖）

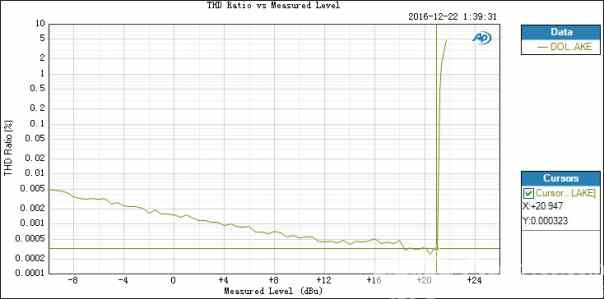

圖3. Dolby Lake LP4D8最大電平值（上圖）
結論：在-10dBu的電平值上，MARANI LPP260A的失真率可低至0.007%，對比XTA DP448 0.002%跟Dolby Lake LP4D8 0.005%的失真度，在該電平值時MARANI LPP260A能保持最小的失真。另一方面，在達到最高電平值時，MARANI LPP260A的失真度約為0.005%，略高于XTA DP448的約0.003%失真度，也是相當不錯的表現了。
二、頻率響應 (Frequency Response)
頻率響應是描述一臺設備對于不同頻率信號的處理能力的差異，也稱為頻響。如果一臺數字處理的頻響范圍為 “30Hz~10kHz,±0.5dB”，就是指該處理器的可在30Hz~10kHz頻率范圍內運作，上下浮動0.5dB。一臺好的數字處理器的頻響范圍在20Hz~20kHz之間，這樣當輸入一個20Hz~20kHz的音頻信號時，該機器能夠有足夠深的低頻下潛以及十分卓越的高頻表現。相反，如果將該信號輸入到一臺頻響范圍相對較差的處理器時（假設其頻響范圍為80Hz~13kHz），那么超出該頻響范圍的信號就無法進行處理，使得聽者會覺得聲音狹窄并且沒有表現力。同時，其偏差值最好也能夠控制在±0.5dB以內，曲線越平坦，說明偏差越低。

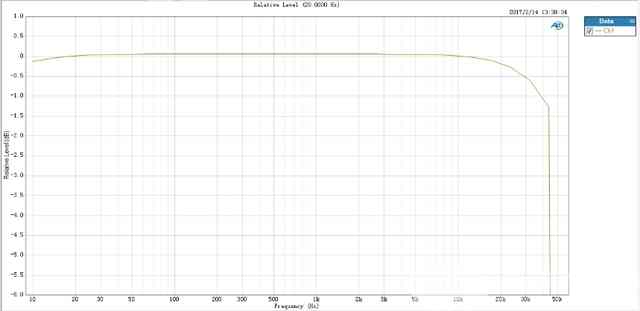

圖4. MARANI LPP260A頻響范圍（上圖）

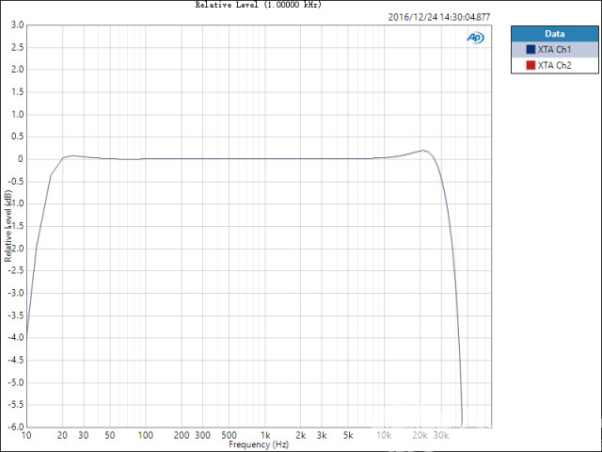

圖5. XTA DP448頻響范圍（上圖）

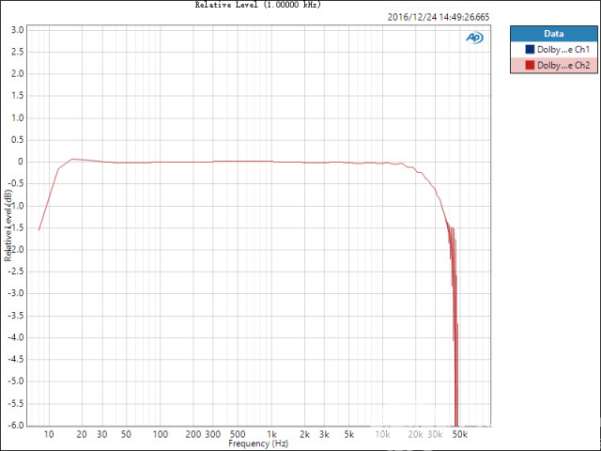

圖6. Dolby Lake LP4D8頻響范圍（上圖）
結論：對比圖4、圖5、圖6里面MARANI LPP260A， XTA DP448以及Dolby Lake LP4D8的頻響圖，不難發現，在20-20kHz的范圍內，特別是高頻部分(20kHz左右)，MARANI LPP260A的相關電平值偏差都可以控制在約±0.1dB內，總體是十分平坦的。
三、信噪比 (Signal to Noise Ratio)和動態范圍 (Dynamic Range)
信噪比也稱為訊噪比，指數字處理器的輸出電平值與同時輸出的噪聲聲壓的比，就是說，信噪比越高，處理器所產生的雜音越少。一般來說，機器的信噪比越大，說明混雜在信號中的噪聲越小，即聲音回放的音質越大，反之亦然。而動態范圍是指音響系統重放時最大不失真的輸出功率與靜態時系統噪聲輸出功率之比的對數值。數字處理器的信噪比一般不應低于70dB，而優秀的處理器信噪比可達到90dB以上。

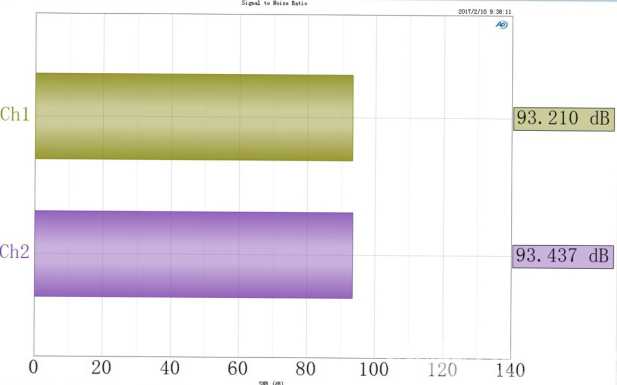

圖7. MARANI LPP260A信噪比@1kHz 0dBu（上圖）
圖8. XTA DP448信噪比@1kHz 0dBu （上圖）

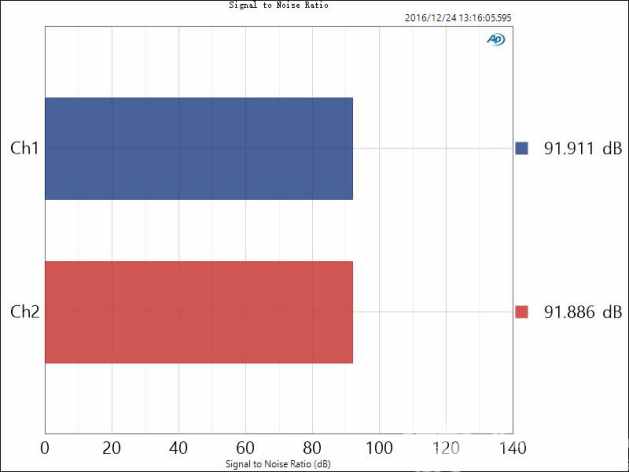

圖9. Dolby Lake LP4D8信噪比@1kHz 0dBu（上圖）
結論：在相同測量條件下（在1kHz的頻率上輸入0dBu的信號），MARANI LPP260A、XTA DP448以及Dolby Lake LP4D8都超過了90dB的水平，XTA DP448以95dB領先，MARANI LPP260A 93dB的信噪比略低于DP448，高于Dolby Lake LP4D8的91dB，仍算是不錯的表現。
四、總諧波失真+噪聲(THD+N)
THD+N指總諧波失真+噪聲，是設備本身產生的失真諧波頻率的總和，代表輸入信號與輸出信號之間的吻合程度。在最理想的狀態下，該參數是一個完美的正弦波，意味著不存在任何失真。然而，在實際情況下，數字處理器的輸出音頻信號總會出現有一點的失真，并且疊加了噪聲，因此，THD+N自然是越小越好。但是，該指標參數是需要在一定條件下測試的，對于同一臺數字處理器，若改變測試條件，則THD+N的值會有起伏。

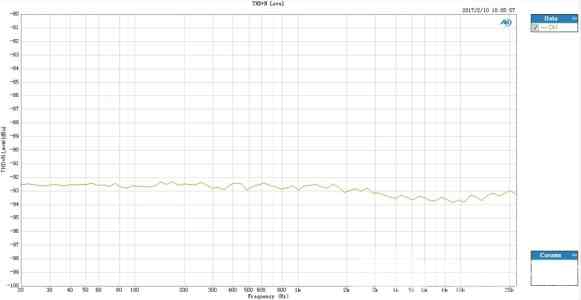

圖10. MARANI LPP260A THD+N（上圖）

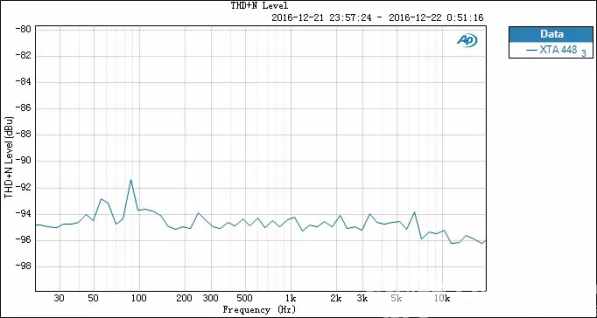

圖11. XTA DP448 THD+N（上圖）
圖12. Dolby Lake LP4D8 THD+N（上圖）
結論：MARANI LPP260A、XTA DP448以及Dolby Lake LP4D8在20-20kHz的范圍內，THD+N都低于-90dBu，最低甚至都能達到約-94dBu。而且MARANI LPP260A的持續THD+N值為-92dBu。
五、共模抑制比(CMRR)
共模抑制比是指差分放大器對同時加到兩個輸入端上的共模信號的抑制能力。更確切地說,CMRR是產生特定輸出所需輸入的共模電壓與產生同樣輸出所需輸入的差分電壓的比值。可以說，共模抑制比代表了平衡式放大電路（由差分電路組成）的平衡度，當完全平衡時，信號傳輸過程中感應到的外界噪音（共模信號）可以得到最大的抑制，這個指標是越高越好，一般能達到60dB以上已經是很優秀的了，當差動放大電路完全對稱時，共模信號電壓放大倍數=0，則共模抑制比CMRR→∞，這是理想情況，實際上電路完全對稱是不存在的，共模抑制比也不可能趨于無窮大，而共模抑制比取決于周邊電路、布線、硬件等原因，所以該指標參數側面反映了數字處理器的硬件設計水平。

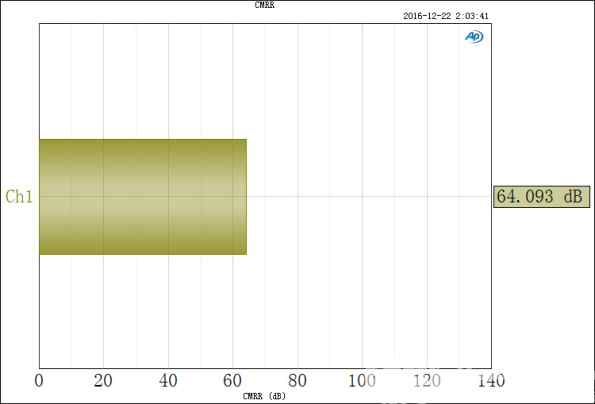

圖13. MARANI LPP260A CMRR

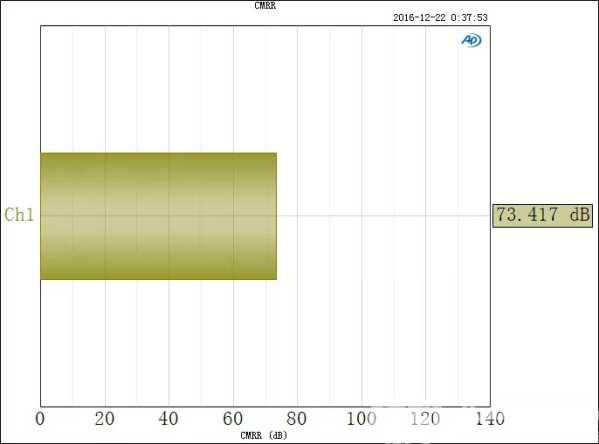

圖14. XTA DP448 CMRR（上圖）

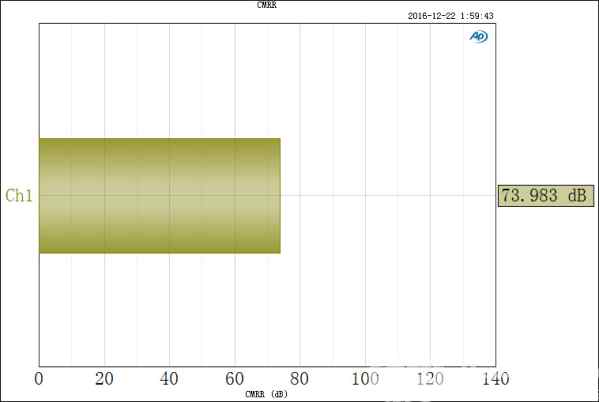

圖15. Dolby Lake LP4D8 CMRR（上圖）
結論：MARANI LPP260A的CMRR值雖略低于XTA DP448和Dolby Lake LP4D8的CMRR值，但超過了60dB，說明MARANI在處理器的硬件設計方面水平是十分不錯的,當然依然有進一步完善的空間。
六、串?dāng)_(Crosstalk)
串?dāng)_是兩條信號線或兩個信號通道之間的耦合，信號線之間的互感和互容引起線上的噪聲。容性耦合引發耦合電流，而感性耦合引發耦合電壓。PCB板層的參數、信號線間距、驅動端和接收端的電氣特性及線端接方式對串?dāng)_都有一定的影響。
換句話說，串?dāng)_就是指兩個通道之間的隔離程度。一般低于-90dBu已經是很不錯的指標。

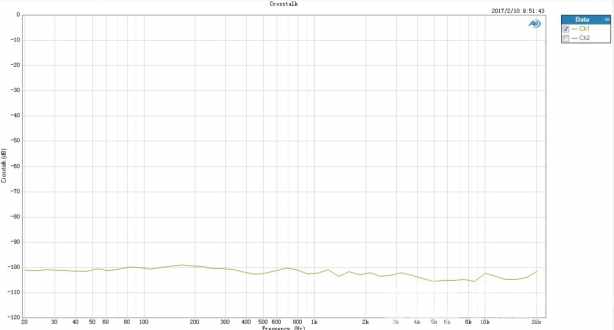

圖16. MARANI LPP260A串?dāng)_（上圖）

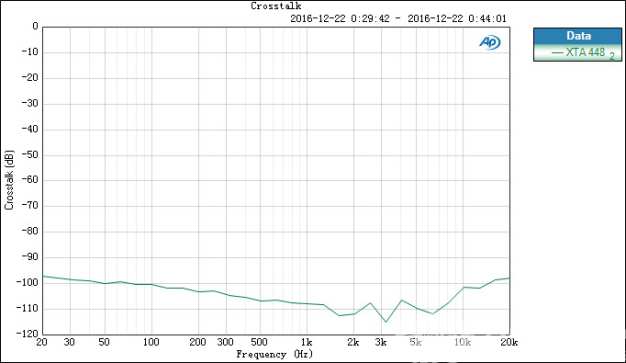

圖17. XTA DP448串?dāng)_（上圖）

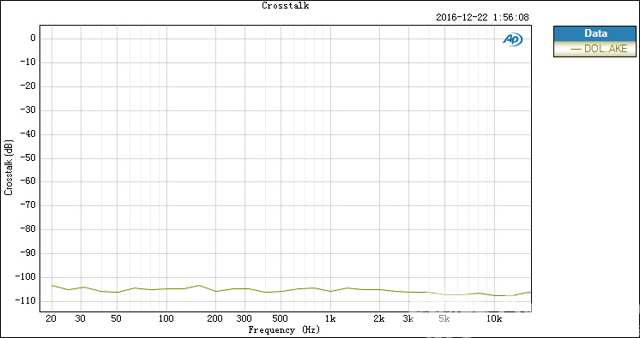

圖18. Dolby Lake LP4D8串?dāng)_（上圖）
結論：在20-20kHz的頻率范圍內，MARANI LPP260A、XTA DP448以及Dolby Lake LP4D8的串?dāng)_值基本都低于-100dB。
(本文部分段落借鑒曾山原創)
結語：
硬件指標上，以LPP260A為例的MARANI數字處理器與XTA DP448、Dolby Lake LP4D8平分秋色，而且MARANI LPP系列數字處理器在功能上面，還增加了12dB的動態余量以保證更大的不失真輸出增益，以及軟件上的FIR分頻，自動相位矯正，目標均衡等功能。不管是現場演出、還是固定安裝，MARANI LPP系列數字處理器都能滿足各種需求，不失為一個高性價比的選擇。MARANI也會參加2017年2月22日至2月25日的廣州國際專業燈光、音響展，歡迎大家前來3.2展館B55號展位與MARANI面對面交流、并且體驗MARANI數字處理器、D類功放模塊及DSP數字功放等產品。
（本公司全部產品享有自主知識產權，DSP 源代碼，軟件&硬件專利，全部為本公司自主研發生產設計的產品）
