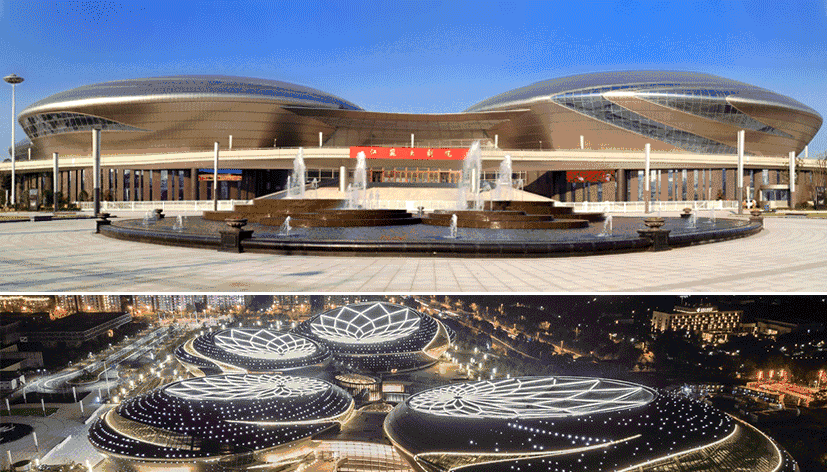

江蘇大劇院位于南京市建鄴區河西新城文體軸線西段、南京奧體中心以西，瀕臨長江，與江北新區隔江相望。江蘇大劇院建筑總面積27.1386萬平方米，是江蘇省境內最大的文化工程，被定為“世界級藝術作品的展示平臺、國際性藝術活動的交流平臺、公益性藝術教育的推廣平臺”。

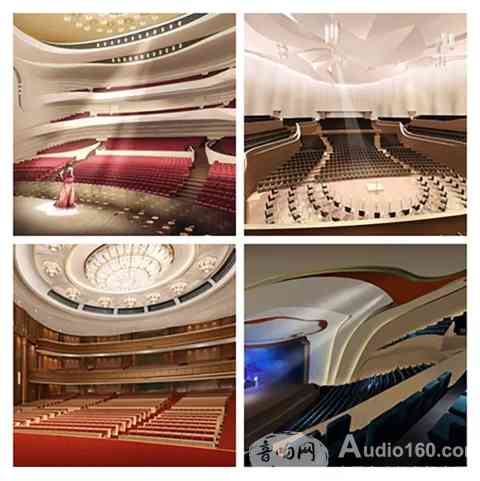

江蘇大劇院包括2280座的歌劇廳、1001座的戲劇廳、1500座的音樂廳和2711座的大綜藝廳，還有780座的小綜藝廳以及附屬配套設施。建成后的江蘇大劇院可滿足歌劇、舞劇、話劇、戲曲、交響樂、曲藝和大型綜藝演出功能需要，具備接待世界一流藝術表演團體演出的條件和能力，也是公眾的文化活動場所。
安恒利公司在江蘇大劇院主要負責1500座的音樂廳舞臺燈光，以及歌劇廳、戲劇廳、綜藝廳的包括ClayPaky電腦燈、Ayrton LED變焦Par燈、MA 燈光控制臺、Spotlight常規燈在內的設備供貨及技術支持工作。
歌劇廳燈光控制系統使用:（浙江大豐中標）
德國
MA grandMA2 full-size燈光控制臺 x2
MA grandMA2 light燈光控制臺 x2
MA grandMA2 fader wing 燈光控制臺推桿側翼 x2
歌劇廳燈具系統使用：
意大利
ClayPaky Alpha Wash 1200 染色電腦燈 x18
ClayPaky Alpha Spot 1200 圖案電腦燈 x34
ClayPaky Alpha Profile 1200 切割電腦燈 x10
Spotlight FI 25 ZS 2500W長焦變焦成像燈 x70
Spotlight COM 25 ZW 短焦變焦成像燈 x12
Spotlight COM 50 F 5000W螺紋聚光燈 x11
Spotlight COM 25 PC 2500W 平凸聚光燈 x188
Spotlight CYC LED300RGBW 300WLED天幕燈 x36
法國
Ayrton WiIdSun500C 37顆15W LED電腦燈 x21
綜藝廳燈具系統使用:（廣州勵豐中標）
意大利
ClayPaky Alpha Wash 1200 x30
ClayPaky Alpha Spot 1200 x30
ClayPaky Alpha Wash 700 x10
ClayPaky Alpha Spot HPE 700 x10
法國
Ayrton ColorSun 200S LED變焦帕燈 x160
戲劇廳燈具系統使用:（杭州億達時中標）
意大利
ClayPaky Alpha Wash 1200 x14
ClayPaky Alpha Spot 1200 x22
ClayPaky Alpha Profile 1200 x10
法國
Ayrton WiIdSun500C 37顆15W LED電腦燈 x1

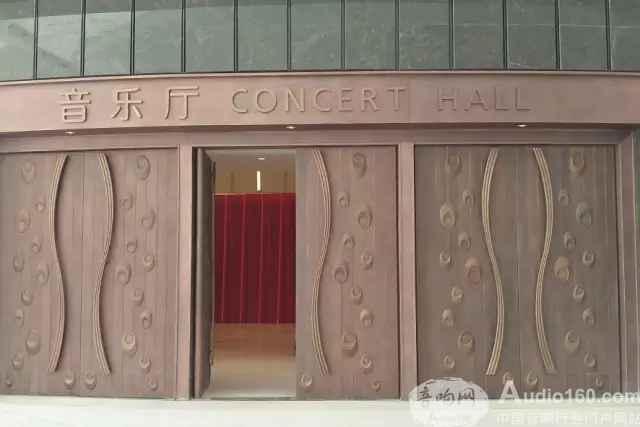

▲ 音樂廳
由安恒利公司承建的是音樂廳舞臺燈光系統工程，音樂廳舞臺燈光系統設計正弦波回路75路、DMX512輸出12路、RJ45以太網12路，分布于面光橋（正弦波回路24路、DMX512輸出1路、RJ45以太網1路），舞臺柵頂（正弦波回路36路、DMX512輸出6路、RJ45以太網6路）、舞臺區域（正弦波回路9路、DMX512輸出3路、RJ45以太網3路），二層樓座（正弦波回路6路、DMX512輸出2路、RJ45以太網2路）等區域。為了充分滿足演出的需求，工程還在舞臺柵頂、樂池區域共設置了4路三相32A電源。

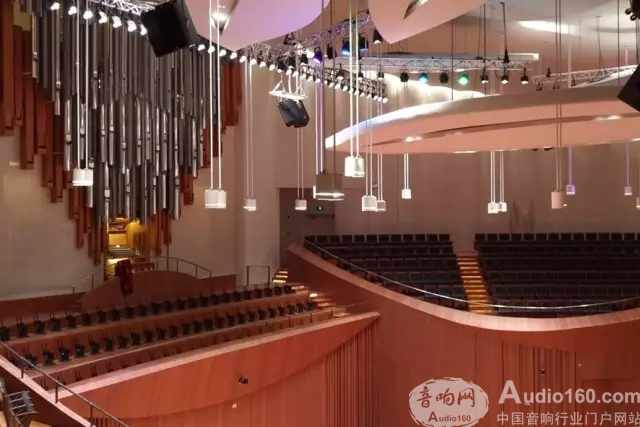

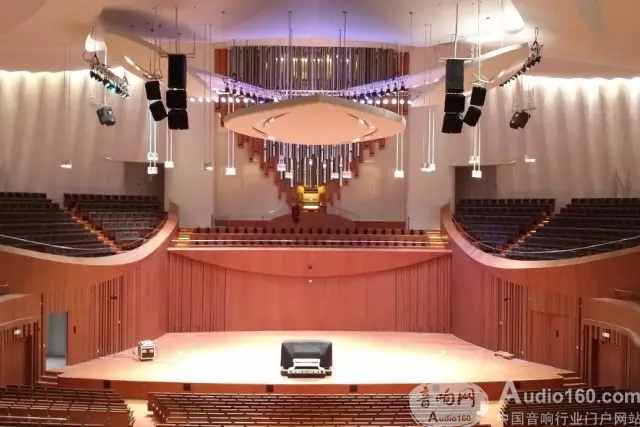

▲ 音樂廳舞臺
音樂廳舞臺燈光系統配置了2臺grandMA2 Ultra-light 4096路燈光控制臺，96路澳洲State Automation（簡稱SA）調光柜（含2.5kW正弦波調光器75路）及場燈控制設備等調光設備。

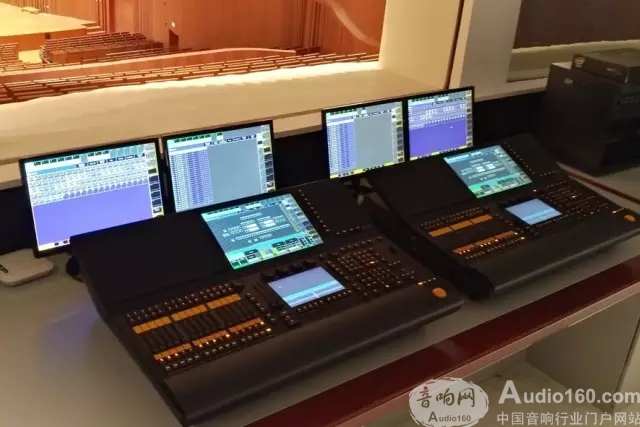

▲ 音樂廳燈光控制臺

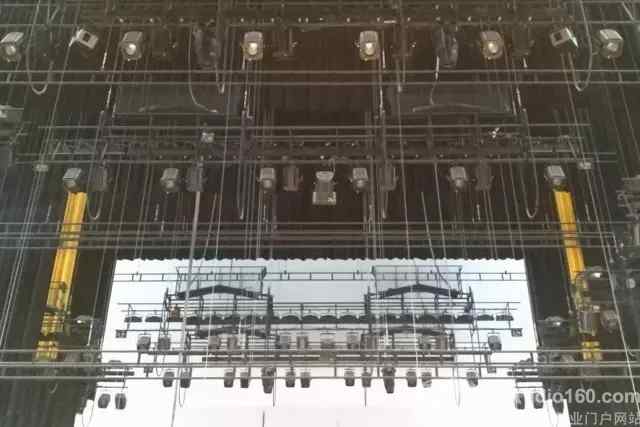

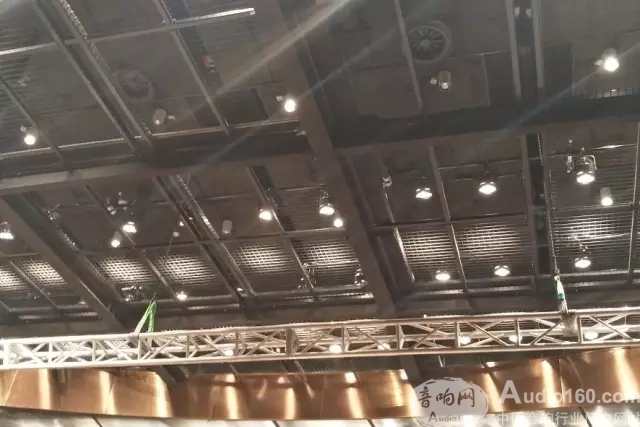

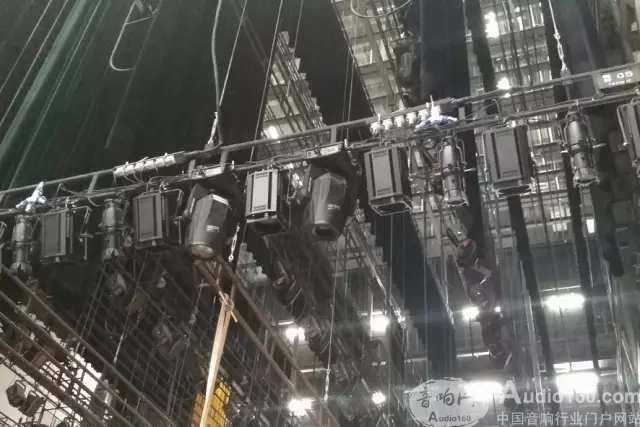

▲ 音樂廳舞臺燈光
音樂廳舞臺燈光系統在燈光控制室、調光器室設置兩個網絡機站，分別配置了24口千兆交換機、MA 2Port Node E/D轉換器、DMX放大器、光纖盒及光纖模塊、跳線盤、UPS電源等設備，保證舞臺燈光系統的網絡數據有效地傳輸。

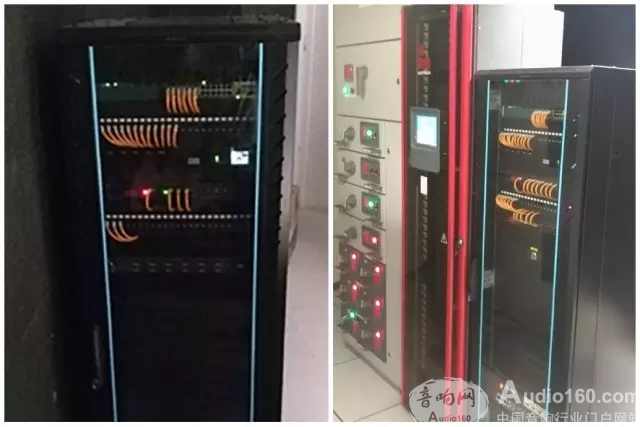

▲ 燈光控制室網絡機站和調光器室網絡機站
音樂廳舞臺燈光配備ETC 750W 19°橢球成像鹵素聚光燈10只, ETC 750W 26°橢球成像鹵素聚光燈10只、ETC 575W MCMPAR燈75只、法國Ayrton ColorSun 200S RGBW內混色LED變焦聚光燈24只，滿足音樂廳的燈光效果，大大提高音樂廳的文化服務功能。
在各位同事的共同努力協作下，目前完成了音樂廳舞臺燈光系統全部的安裝、調試工作。
項目經理 - 許志勇
技術負責人 - 陳瑞星
項目執行經理 - 曹宇忠
該項目正待第三方檢測機構檢測、驗收，讓我們共同期待江蘇大劇院的完美呈現！
|
