在家庭影院的組建時，有源低音炮在高清家庭影院的系統中扮演著不可或缺的重要的角色，缺了它，你就不可能在家庭影院中體驗到只有專業影院才可能擁有的極致震撼之低頻以及氣份十足的現場感！所謂低音炮，是專門用于（電影）音樂中所特別灌制的超低頻效果聲的放大和播出的低音音箱產品。低音炮分為兩種：有源低音炮和無源低音炮：而現在我們常見的低音炮都是有源低音炮，也即是自帶低音功率放大器的低音炮。

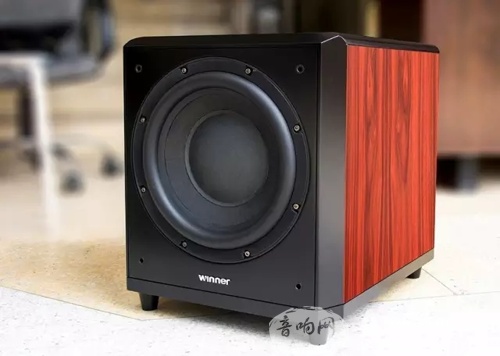

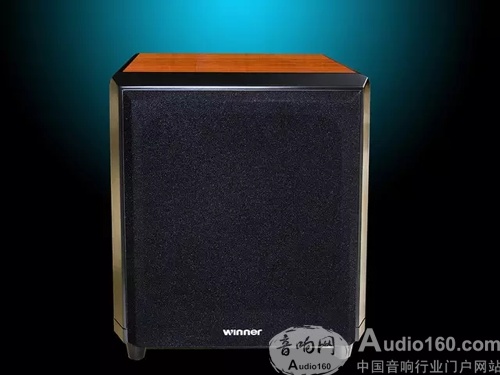

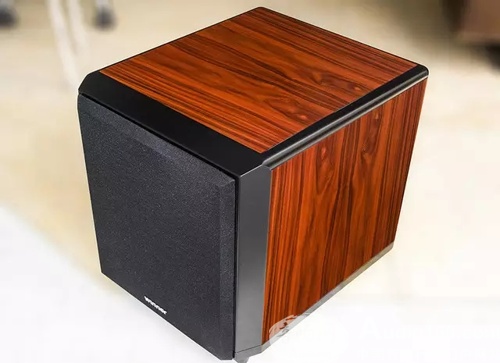

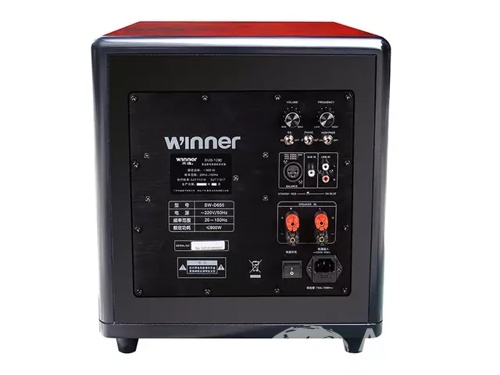

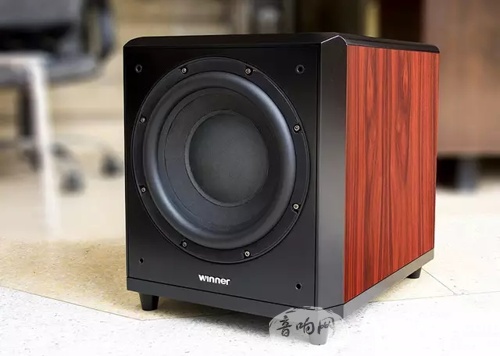

SUB-1280是廣州天逸音響專門為次世代高清家庭影院設計生產的重量級高檔有源超低音炮，該產品將一個功率強勁的超重低音數字功放和一個品質卓絕的12英寸超重低音音箱完美地結合在一起。它使用方便、功率強大、節能環保、電聲轉換效率高達80%，低頻低沉有力、具有極強的震撼力。放大器設計有相位切換、線路輸入、平衡輸入、EQ調節以及頻率調節等功能，功能十分完善，營造聲音震撼的效果非常的明顯和確切。
電路方面：SUB-1280低音炮選用了專業影院使用的數字功放電路。關于數字功放，現在這種技術已經相當成熟，尤其是使用在高功率爆棚效果要求很高的低音炮中，和模擬功放相比，它具有高效節能，可靠等優點，其中最典型的優勢如下：
1. 數字功放電路的過載能力遠遠高于模擬功放。模擬功放電路分為A類、B類或AB類功率放大電路，正常工作時功放管工作在線性區；當過載后，功放管工作在飽和區，出現諧波失真，失真程度呈指數級增加，音質迅速變壞。而數字功放在功率放大時一直處于飽和區和截止區，只要功放管不損壞，失真度不會迅速增加，如圖1所示。圖1全數字功放與普通功放過載失真度比較:由于數字功放采用開關放大電路，效率極高，可達75%~90%（模擬功放效率僅為30%~50%），在工作時基本不發熱。因此它沒有模擬功放的靜態電流消耗，所有能量幾乎都是為音頻輸出而儲備，加之前后無模擬放大、無負反饋的牽制，故具有更好的"動力"特性，瞬態響應好，"爆棚感"極強。
2.交越失真和失配失真:模擬B類功放在過零失真，這是由于晶體管在小電流時的非線性特性而引起的在輸出波形正負交叉處的失真（小信號時晶體管會工作在截止區，無電流通過，導致輸出嚴重失真）。而數字功放只工作在開關狀態，不會產生交越失真。模擬功放存在推挽對管特性不一致而造成輸出波形上下不對稱的失配失真，因此在設計推挽放大電路時，對功放管的要求非常嚴格。而數字功放對開關管的配對無特殊要求，基本上不需要嚴格的挑選即可使用。
3.功放和揚聲器的匹配由于模擬功放中的功放管內阻較大，所以在匹配不同阻值的揚聲器時，模擬功放電路的工作狀態會受到負載（揚聲器）大小的影響。而數字功放內阻不超過0.2Ω(開關管的內阻加濾波器內阻)，相對于負載（揚聲器）的阻值（4~8Ω）完全可以忽略不計，因此不存在與揚聲器的匹配問題。
4. 瞬態互調失真模擬功放幾乎全部采用負反饋電路，以保證其電聲指標，在負反饋電路中，為了抑制寄生振蕩，采用相位補償電路，從而會產生瞬態互調失真。數字功放在功率轉換上沒有采用任何模擬放大反饋電路，從而避免了瞬態互調失真。
5.聲像定位對模擬功放來說，輸出信號和輸入信號之間一般都存在著相位差，而且在輸出功率不同時，相位失真亦不同。而數字功放采用數字信號放大，使輸出信號與輸入信號相位完全一致，相移為零，因此聲像定位準確。

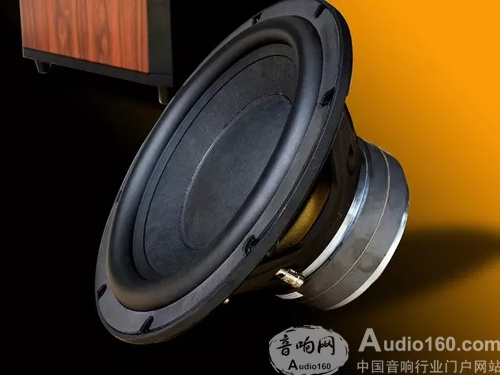

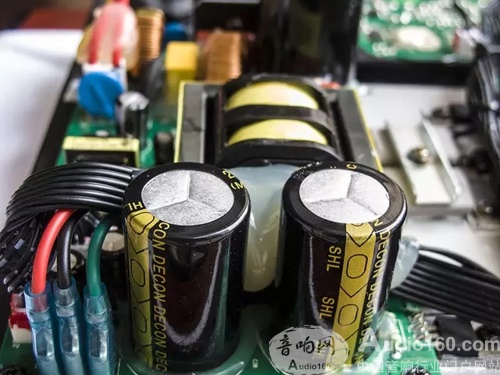

在充分保證主體功放電路優秀的同時，該電路還設計了一系列過流、過壓、過熱等保護電路，以保證該低音炮正常工作時的可靠性。在選擇電阻電容時，所有的電阻均選用優質五色環電阻和可靠性很好、漏電小的聚酯電容及高耐壓低損耗的優質電解電容。此外，筆者特別拆開音箱，看到了這只超大型的12寸低音喇叭的確是采用了大型的超強天然特大磁鋼設計，高彈性的寬邊橡皮懸邊和超長沖程的大口徑音圈設計，也為滾滾如雷的低頻重放奠定了很好的物理基礎。
主要技術指標
1.頻率范圍:20Hz-150Hz
2.最小源電動勢:<350mv
3.輸入電平:≥800mvRMS4.
5.信噪比：≥80dB(A記權）
6.凈重:30Kg/只
7.外形尺寸:390寬x470高x480深
8.功率:≥600W/4歐
9.電源：220V/50Hz
搭配建議：配合天逸童笛8號、5號等高檔、中檔音響的最佳搭檔，能夠在別墅等影院系統、影吧的場所，營造出無與能比的極致震撼和專業影院的聲場效果！
|
