AVWIN多媒體電教中央控制主機介紹
更新時間:2012-5-10 9:17:41 。 編輯:溫情 )    【 】     手機訪問


內容導航:
AV-3900智能電教分體式中控

  【音響網資訊】

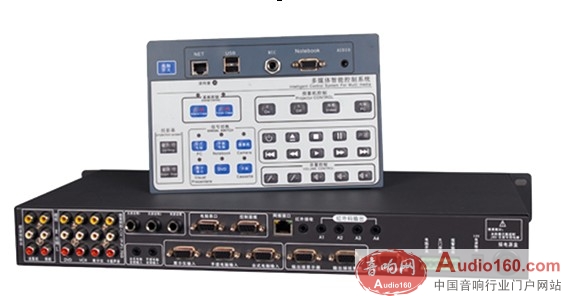

  AV-3900智能電教分體式中控
  AV-3900是一款高集成的中控系統產品。該產品不僅可以進行AV/VGA信號的切換,而且可以對多種控制端口編程。它集中系統、矩陣和電源控制器的功能于一體,性能穩定,能夠勝任電教室和多媒體會議室等中小型系統工程。采用1U緊湊結構設計,控制面板使用防火PC材料,可以嵌入桌面,也可以安裝墻上。AV-3900具有功能齊全,性能穩定,使用簡便的特點,是多媒體投影教室理想的選擇,其優異的性價比特別適合教育和培訓行業客戶大批量使用。

  面板表面尺寸219×143mm,        面板開孔尺寸202×139mm,



  功能介紹
  ◆ 內嵌式紅外學習功能,無須配置專業學習器,使用更簡單,學習更可靠;
  ◆ 采用一鍵式聯動控制管理功能;
  ◆ 4路獨立可編程紅外發射接口;
  ◆ 內置兩路麥克風非平衡式輸入。4路立體聲音頻線路輸入,1路獨立的平衡式立體聲音頻輸出或者2路獨立的非平衡立體聲音頻輸出。輸出音量可在控制面板調節。
  ◆ 內置投影機燈泡檢測延時電路,投影機、屏幕智能操作功能,實現自動升、 降屏幕,自動延時關閉投影,并能自動鎖定投影開/關按鈕,避免錯誤的頻繁開關操作損壞投影燈泡。
  ◆ 內置4x2視頻矩陣切換,并帶預覽功能,視頻頻寬高達150MHZ;
  ◆ 內置3x2 VGA帶400MHz長線驅動器(帶數碼展臺輸入);
  ◆ 內置電動屏幕、投影機延時電源、設備電源控制;
  ◆ 1路獨立可編程RS-232控制接口,可采用RS-232通訊方式控制投影機
  ◆ 內置專業數碼音量、音色控制模塊;內置網絡模塊插槽(可選配網絡模塊)支持遠程網絡控制;
  ◆ 豪華C++版控制軟件,全面支持Windows9x/2000/XP/NT操作系統,內置多種投影機RS-232控制代碼;
  ◆ 可以導入導出設備紅外碼,方便保存和批量安裝;
  ◆ 專用電源盒:采用開關電源,強弱電分離帶投影機電源、電動幕升降電源
  ◆ 隱藏式控制面板,符合人體工學設計,結構緊湊、美觀、安裝簡易,
  ◆ 并起到防塵、防水作用。
  ◆ 獨立式開關箱設計,有效防止電磁干擾。
  ◆ 采用嵌入式設計,硬件采用SMD表面貼片安裝技術,系統穩定性高。
  ◆ 中控主機、控制面板、開關箱之間采用RS-485接口,保證長距離可靠通訊。
  ◆ 可選支持網管系統軟件,通過網管系統可對被控設備實現遠程管理、狀態查詢、防盜監控等功能。

  技術參數
  視頻
  增益:0 dB
  帶寬:100MHz (-3dB),滿載。0 - 60MHz :≤+0.1dB--0.1dB
  分離度:-50dB @5MHz, -45dB@10M,
  切換速度:200 ns(最長時間)
  信號類型:復合視頻(CVBS)
  輸入接口:4路RCA
  輸出接口:2路RCA
  最小/最大電平:2.0V p-p
  阻抗:75 Ω

  音頻
  增益:0dB
  頻率響應:20 Hz ~ 20 kHz, ±0.05DB
  總諧波失真+噪聲:0.03% @ 1 kHz (額定電壓下)
  信噪比(S/N):>80dB
  立體聲分離度:<-80dB @ 1 kHz,滿載
  共態抑制比(CMRR) >75dB @:20 Hz ~ 20 kHz
  信號類型:立體聲,不平衡接法
  輸入接口:4路RCA 2路3.5MM立體聲接口
  輸出接口:2路RCA
  阻抗:輸入:>10 kΩ(不平衡),輸出:50 Ω (不平衡)

  電腦信號
  輸入接口:3路VGA 15HD接口
  輸出接口:2路VGA 15HD接口
  輸入電平:0.5V- 5.0V p-p,:
  輸出電平:4.0V-5.0V p-p
  阻抗:輸入:75Ω 輸出:75 Ω
  通訊參數:波特率:1200 數據位:8 停止位:1

  規格
  工作電壓:AC100V/220V選配
  工作環境溫度:-10° ~ +60°C
  外形尺寸(mm):485(L)X171(W)X45(H)
  重量:約2kg

  應用技術

  一站式智能集中控制:
  通過中控的紅外編碼學習后,用控制面板、控制軟件、選配遙控器都可以控制所有的AV設備。

  支持多路信號輸入,一鍵式選擇輸出。

  投影儀作為中控的輸出設備,中控專業版提供了4x2視頻矩陣、3x2RGB、可以自由切換多路的數字和模擬視聽設備。

  支持投影儀自動切換信號,若投影儀不支持VGA信號和VIDEO信號的自動切換。可通過中控控制軟件的“投影儀向導”設置簡單的參數就可以讓投影儀自動切換信號。

  控制電動屏幕, 提供電動屏幕接口,可以控制其升降停。

  關機自動斷電,有兩路交流電的輸出可以接投影儀和插座,自動關機后關閉包括中控自身在內的所有設備的電源供應。

  自動保護投影儀,通過中控可延時一定時間后切斷投影儀的供電,避免了投影儀燈泡沒有冷卻就關閉電源導致縮短燈泡壽命的事故。選配強電控制模塊,實現對燈光和強電的控制。

  采用高速DSP芯片作為處理器,低功耗,高穩定性, 24小時不間斷工作。

  穩定的安防報警功能,同時支持本地報警和網絡報警。

  教學分工更為明確:多媒體教學工作統一由教學電腦完成;非教學工作由多媒體網絡中控完成(例如:監控、安防報警、外設控制等)。

  強大的外設控制功能:多媒體網絡中控可以分別控制多臺紅外接收設備(例如:電視、投影機、錄像機、DVD機);同時可以控制多臺串口設備(例如:單教室控制多臺不同型號的投影機)。

  監控編碼功能直接由DSP電路板完成(非PC主板插卡式架構),可24小時不間斷工作,高穩定性,可實現教務管理,校園監控等功能。

  多媒體網絡中控具有接收數字音頻廣播功能。主控中心可以同時向所有多媒體教室進行數字音頻廣播。

  強電、弱電徹底分離,將中控內部的電磁干擾降到最低,最大限度保障,多媒體網絡中控穩定運行。

  實現教室資產管理,可對計算機軟/硬件使用情況,投影機燈泡使用時長進行統計。

  廣州市贏溢電子有限公司 的AV-1200和AV-3900控制系統都屬于高性能中央控制系統。所有內部電路板采用SMD表面貼片安裝技術,無故障操作時間長。中控主機與強電開關箱采用分離式設計,且主機、強電開關箱、控制面板之間采用RS-485接口,保證長距離可靠通訊。配合AVA的一系列應用程序,將控制系統和網絡資源整合,為基于網絡的教育用戶帶來有效的教室管理解決方案。
