天地眾和（AVCONE）打造福建交通廳中控系統解決方案

更新時間：2012-4-20 17:11:11 　（編輯：溫情）【大中小】

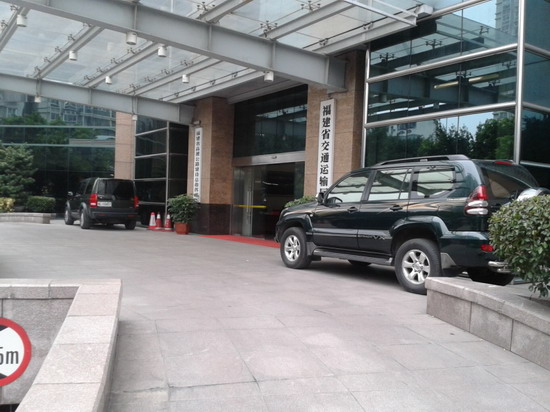

　　【音響網資訊】福建省交通運輸廳位于福州市東水路口，主管全省公路和水路交通行業的省政府組成。

　　2011年11月開始，天地眾和公司全權負責交通廳，應急指揮中心的集控系統建設。針對現場的特殊情況我們用AVCONE的中控系統，與剛完成開發測試的最新算法結合，成功地實現對會場所有設備的集中控制為使整個會議系統達到完美的效果，同時也得到了有關領導的認可。

　　一、項目概況：
　　會場情況：一個指揮中心，一個監控中心和一個集控機房。

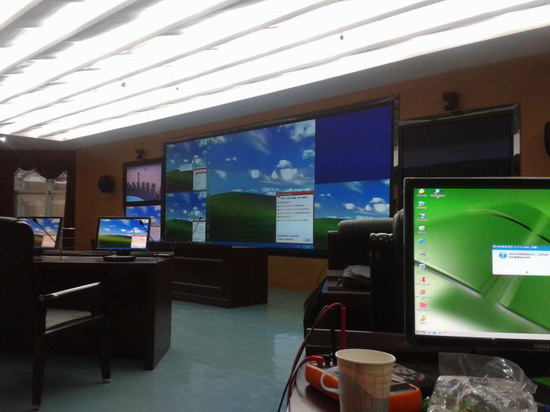

指揮中心

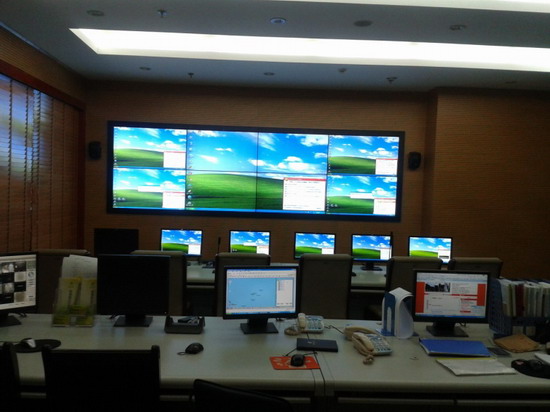

監控中心

　　指揮中心受控設備：4*2大屏，四臺電視，AV矩陣，RGB矩陣和DVI矩陣各一臺，一臺DVD，20臺液晶升降器，一套攝像機升降架，一套音頻系統
監控中心受控設備：4*2拼接屏，一臺攝像機，矩陣與指揮中心共用。

　　二、中控系統說明
　　會場存在多種受控設備，受控方式也有所不同。且該會議室所用三臺矩陣，其中兩臺為32*32以上的矩陣，如不加入中控系統，這會使操作人員因為查詢矩陣表而手忙腳亂。因此在系統設計之初便定下加入中控系統，以保證系統操作簡單化。

　　
　　硬件配置方案：
　　中控系統基本配置有主機，觸屏與接收器組成。

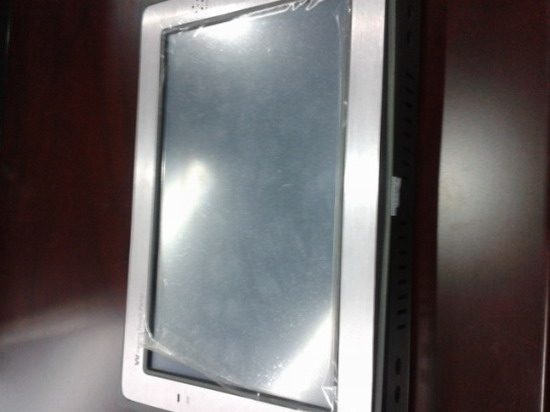

　　項目中總共存在三個房間，房間之間墻面阻隔。因此在這里配置了三塊觸屏與三個接收器保證無縫控制。同時在系統上三個房間的觸屏可以互相混用。

　　會場的設備所有設備加在一起已經超過8個串口，需要對串口進行擴展，這里我們選用了一臺串口擴展器。

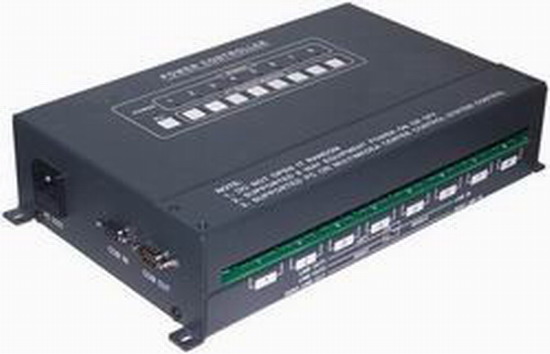

　　會場存在攝像機升降架，中控主機沒有220V強電控制接口，這里需要配置三臺八路電源控制器以完成對電動設備的控制。

　　軟件編程實現：
　　除了普通設備操作，我們還為系統作了以下設置：
　　A、我們為液晶大屏與拼接大屏各設置了八種常用模式，足以滿足用戶日常對大屏的控制需要。

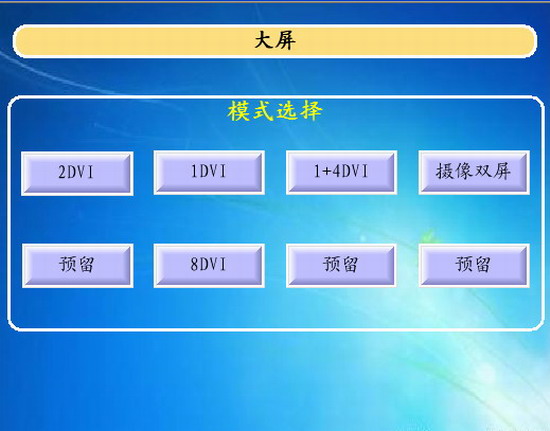

大屏控制

電視拼接控制

　　B、會場的RGB矩陣為64進64出，AV矩陣為32進32出，DVI矩陣為8進8出。通過中控編程將端口表寫入觸屏，用戶不用去記各路矩陣的端口情況，直接選擇觸屏上的中文按鈕，直觀選擇所需要的信號。

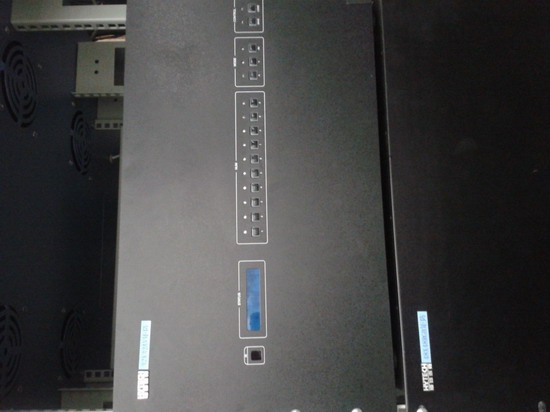

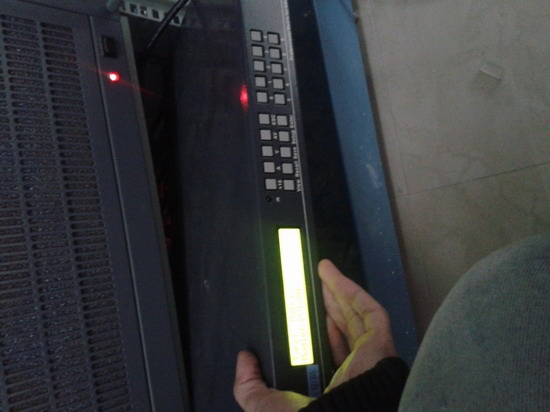

矩陣設備

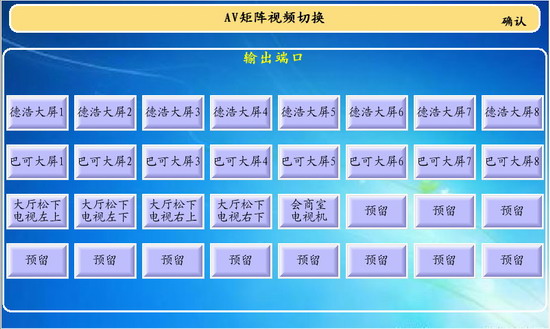

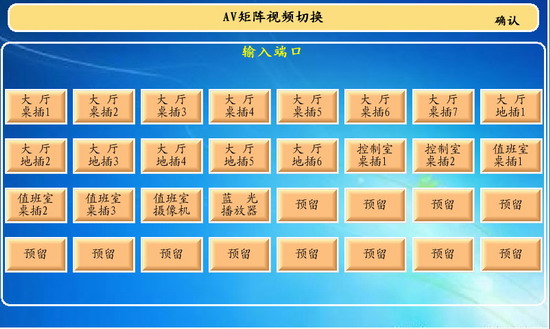

視頻矩陣控制

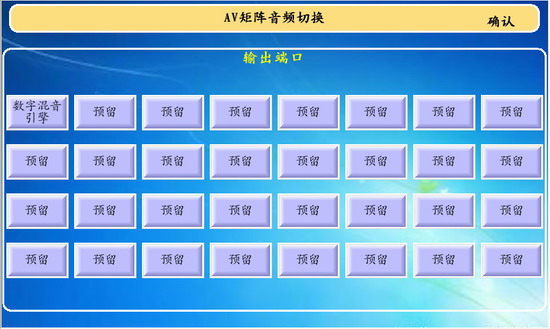

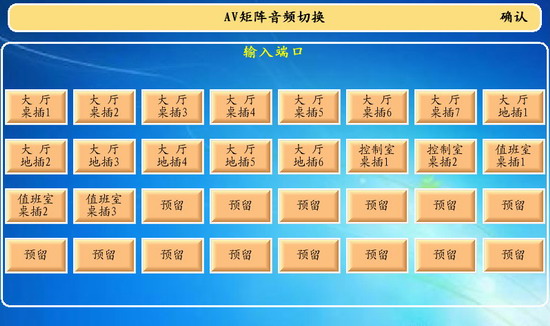

音頻矩陣切換

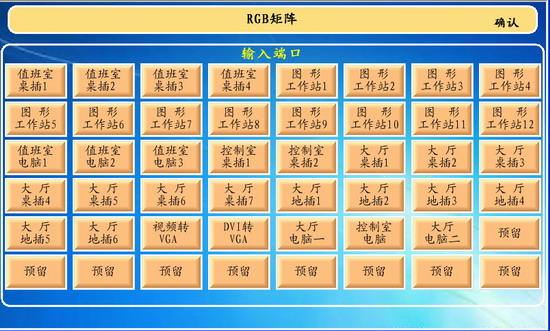

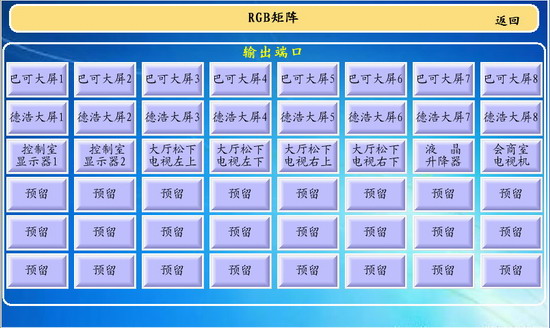

RGB矩陣控制

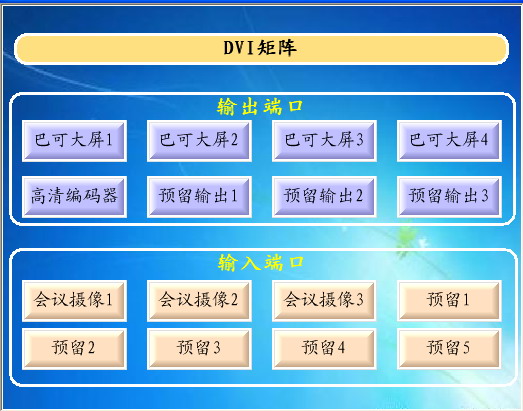

DVI矩陣控制

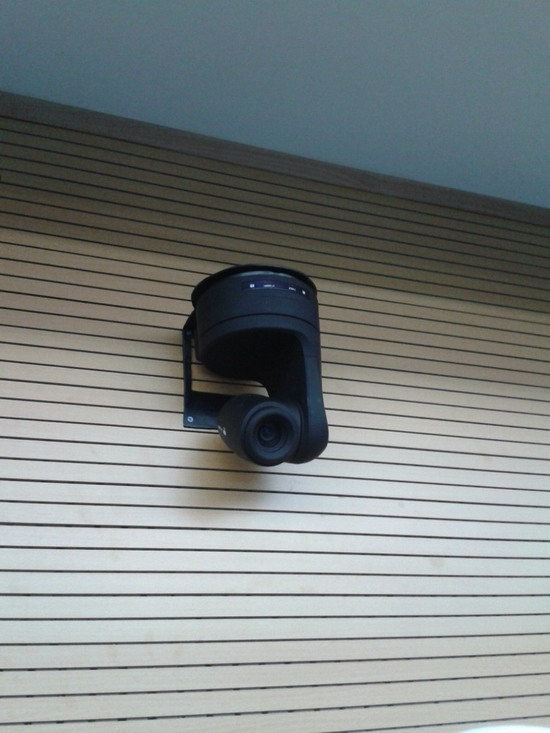

　　C、在攝像機的云臺轉動上，只要中控不放開按鈕就不會停止。

　　D、對液晶升降器操作時，可以選擇分組還是全部。如選全部會出現壯觀的升起畫面

　　三、中控系統配置清單
　　序號　　　　備注　　　　　品牌　　　　　數量　　　　　單位

　　1　　　　　中控主機　　　AVCONE　　　　　1　　　　　　臺

　　2　　　　　觸摸屏　　　　AVCONE　　　　　3　　　　　　臺

　　3　　　　　接收器　　　　AVCONE　　　　　3　　　　　　臺

　　4　　　　　串口擴展器　　AVCONE　　　　　1　　　　　　臺

　　5　　　　　電源控制器　　AVCONE　　　　　3　　　　　　臺
